 極性檢查－使用者可以有極性的檢測框

Step1. 選擇[Utilities/First Board Check/Check Polarity]

Step2. 程式會自動針對[MISSING_POLARITY]檢測框或[FailString]為[POLARITY]的

檢測框進行 0、90、180、270 角度旋轉後的檢查，必要時系統會自動取像。

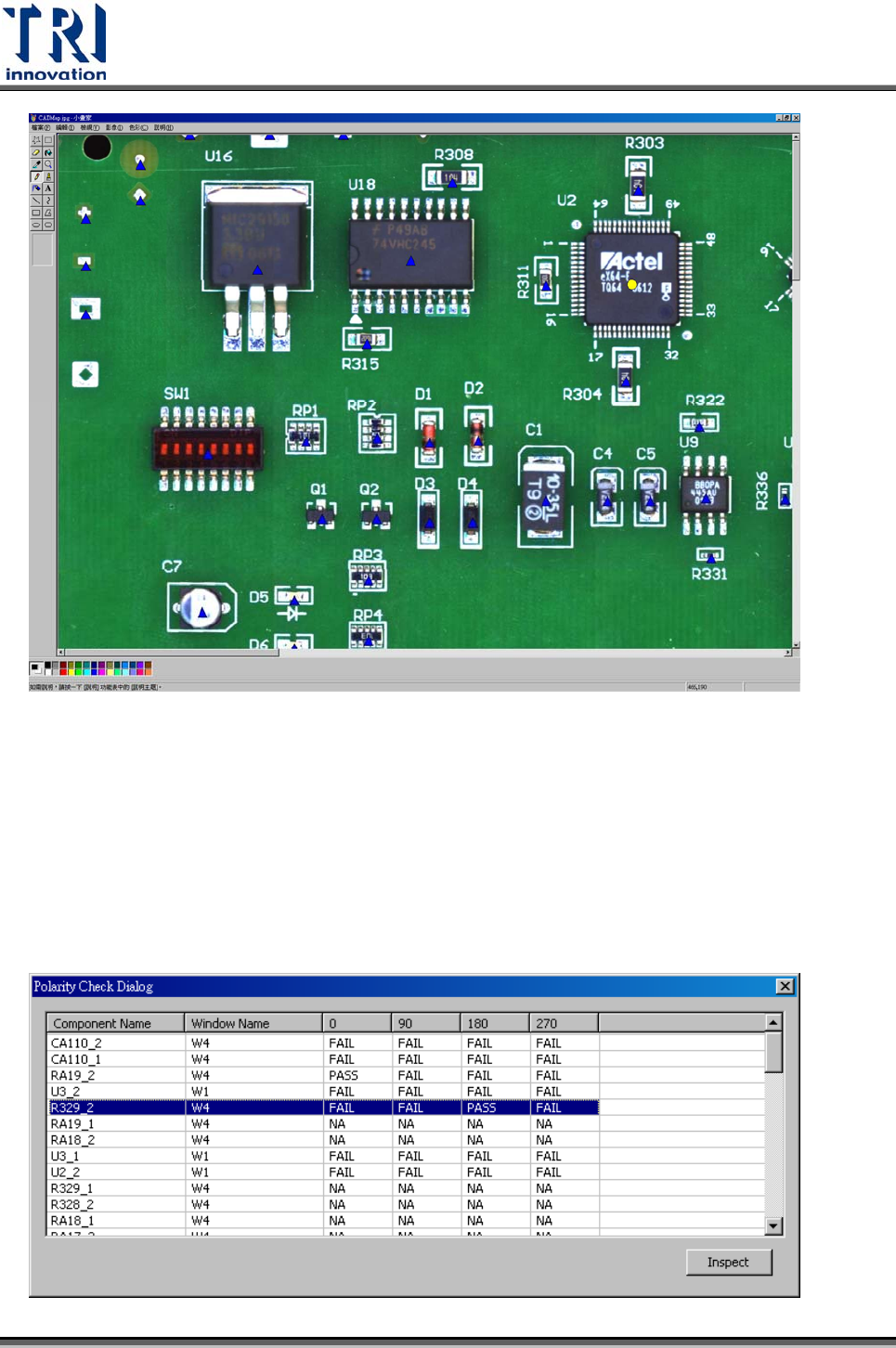

Step3. 將各檢測框各角度的檢測結果顯示出來。

Test Research Inc.

 TR7500SeriesUserGuide–Software 227

z 欄位 0、90、180、270 表示此檢測框旋轉各角度後的檢測結果。

z NA 表沒有檢測。

z 在 Train Dialog 點選每一行，會移至那個檢測框所在的 FOV。

z 按右下角的檢測可針對所選的檢測框單獨檢測。

3.7.30 版本比較(VERSION COMPARE)

 在同一個程式下，利用版本資訊比較出有差異的元件。

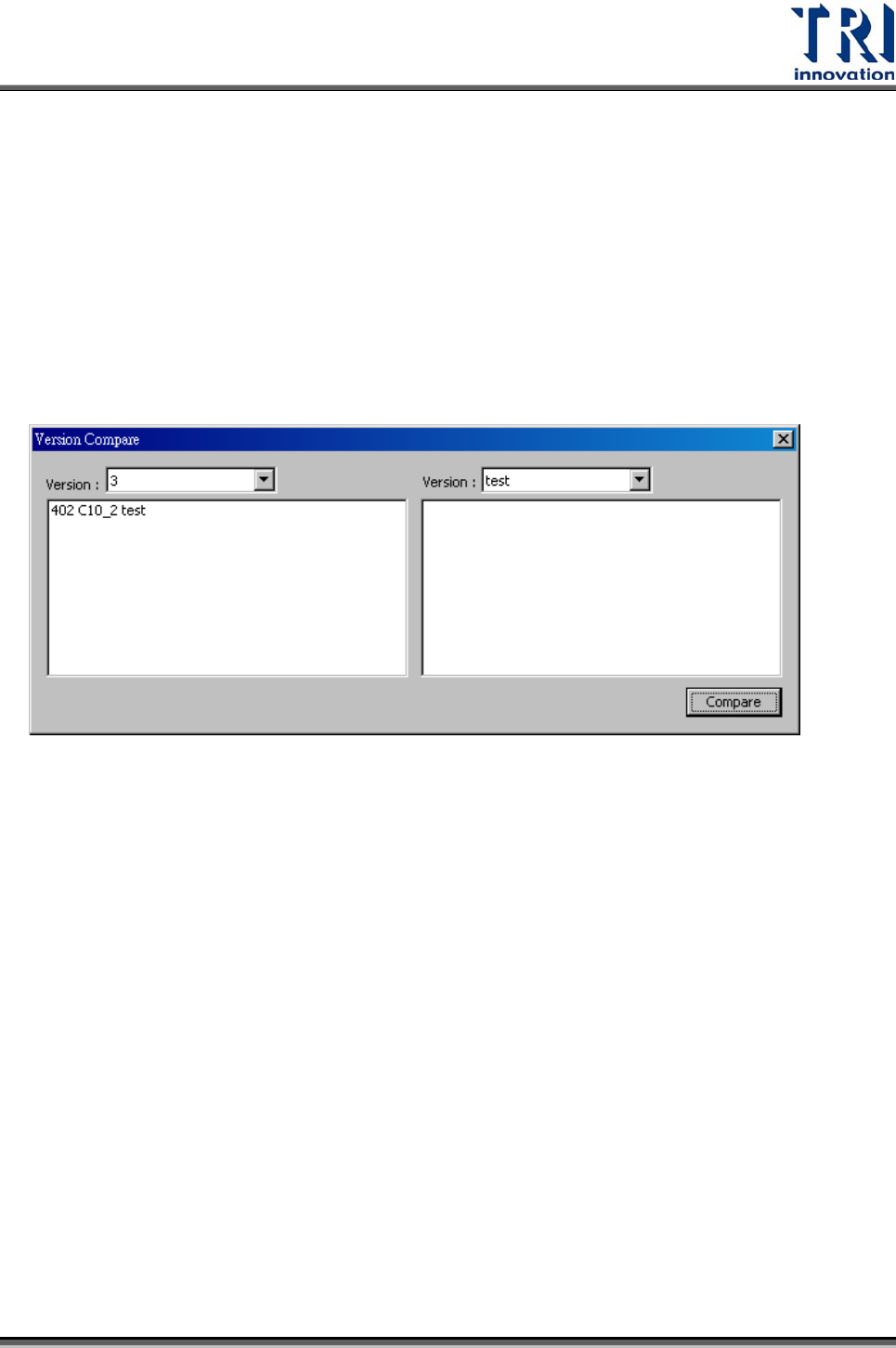

 選擇比較的版本後，再按下[Compare]，在左列表中顯示了版本 3有檢測，但版本

test 沒有檢測的元件；右列表中顯示了版本 test 有測但版本 1 沒有檢測的元件。

3.7.31 離線調整模式(OFFLINE TUNE MODE)

 利用多片板子檢測的結果在 Offline Machine 下進行資料的處理。在離線調整模式下

抓取影像時，影像將會存於以掃描時間為檔名的目錄之下。在離線調整模式下檢測

時，可以收集檢測資料。在關閉離線調整模式時，如果有檢測資料，則會顯示出統

計對話框。

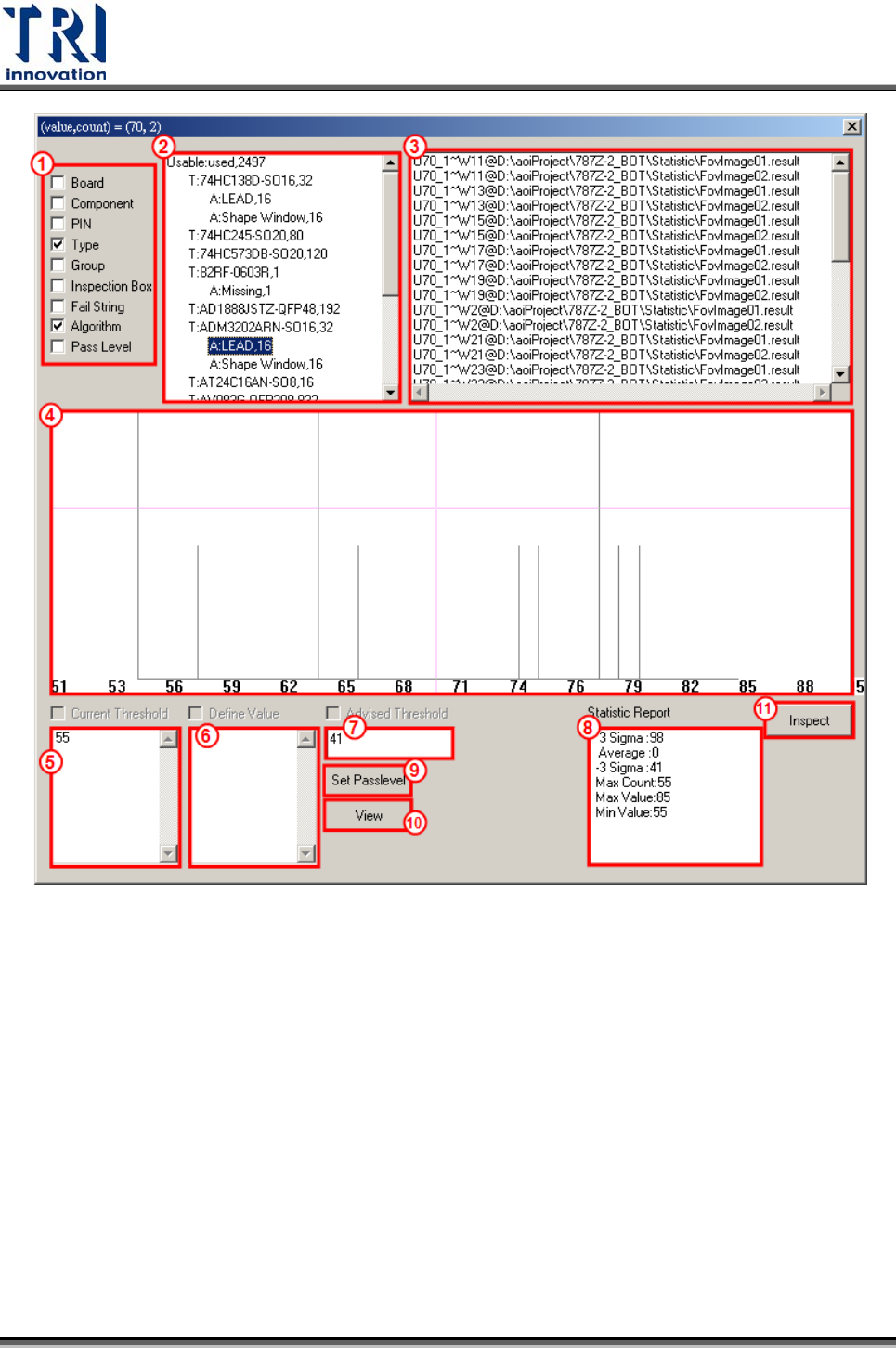

 視窗說明

Test Research Inc.

228 TR7500SeriesUserGuide–Software

1) 分類選擇區

2) 分類區

3) 檢測窗表示區

4) 統計圖區

5) 門檻區

6) 設定區

7) 建議值表示區

8) 統計值區
