Test Research Inc.
TR7500SeriesUserGuide–Software 241
使用說明

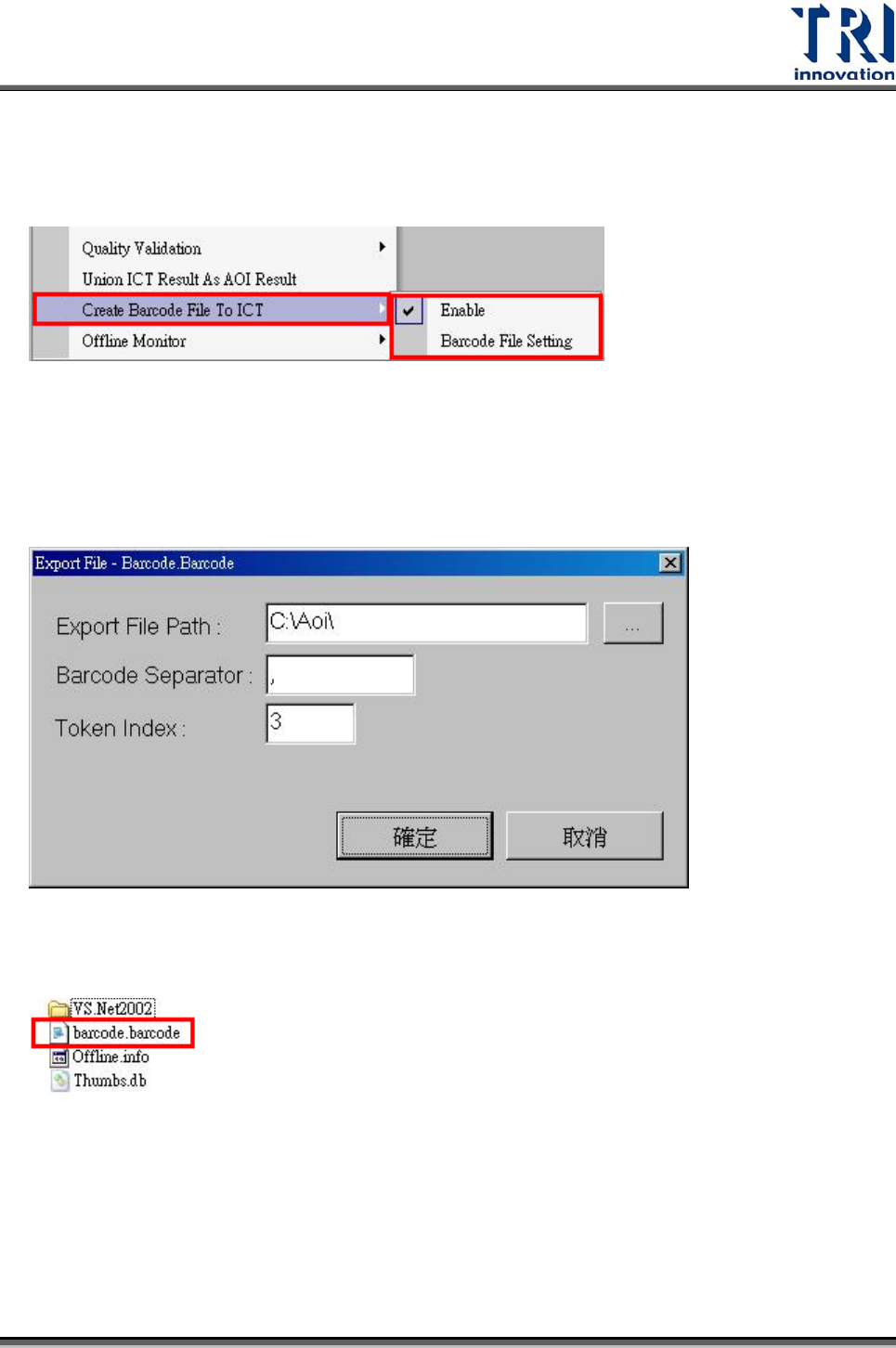

Step1. 啟動 [Utilities/ Create Barcode File To ICT]
Step2. 啟動 [Utilities/ Barcode File Setting] 設定 Barcode 檔(barcode.barcode)。
A. 存放位置預設值為[C:\AOI]
B. 條碼的分割字元，預設值為[,](逗號)。
C. 選擇的條碼索引，預設值為 1。
Step3. [barcode.barcode]檔案會在檢測完成後產生。
Step4. 資料內容如下
Test Research Inc.
242 TR7500SeriesUserGuide–Software
TRAOI 版本: Ver 3.8 以後的版本
AOI 機台傳送檔案可讓[Spea ICT]可以讀取。
因為 Spea ICT 為 DOS 環境，所以須進行以下設定。
z AOI 主程式輸出的檔案名稱需要控制在 8.3的長度內(檔名 8 碼，附檔名 3 碼)。
z 檔名命名原則為使用第一個條碼，條碼靠右對齊，不足的補零。(舉例說明，讀
入的條碼=56700001 = 000056700.001
z 使用者可以選擇檔案的存放路徑
z 檔案內容為每個單板的檢測結果，0 表示 FAIL，1 表示 PASS 或 SKIP。
使用說明
Step1. 啟動[Utilities/ Create Barcode File To ICT]，選擇[Enable]和[TechniSat]啟動
該功能。
Step2. 選擇[Barcode File Setting]，設定檔案存放路徑。
Test Research Inc.
TR7500SeriesUserGuide–Software 243
Step3. 檔案產生如下。
3.7.43 遠端監控系統(OFFLINE MONITOR)
版本: TRAOI 3.6 Beta 2009/5/15 以後的版本
功能說明
1) 使用 Offline機台連線到多個 Inline 機台進行 Fine Tune
如果多個 Inline機台都開啟同一個程式檔, 則對其中一台 Inline 機台所做的調整, 會自
動應用到其他連線中的 Inline機台
相關設定
Inline 機台部份
1) 註冊碼中設定[EnableInlineMonitor] = 1，[Offline] = 0。
[C:\ AOI_Offline_Data]資料夾必須開啟使用權限，讓 Offline 機台的使用者可以對該資
料夾進行讀寫動作。
Offline 機台部份
