Test Research Inc.
242 TR7500SeriesUserGuide–Software
TRAOI 版本: Ver 3.8 以後的版本
AOI 機台傳送檔案可讓[Spea ICT]可以讀取。
因為 Spea ICT 為 DOS 環境，所以須進行以下設定。
z AOI 主程式輸出的檔案名稱需要控制在 8.3的長度內(檔名 8 碼，附檔名 3 碼)。
z 檔名命名原則為使用第一個條碼，條碼靠右對齊，不足的補零。(舉例說明，讀
入的條碼=56700001 = 000056700.001
z 使用者可以選擇檔案的存放路徑
z 檔案內容為每個單板的檢測結果，0 表示 FAIL，1 表示 PASS 或 SKIP。
使用說明

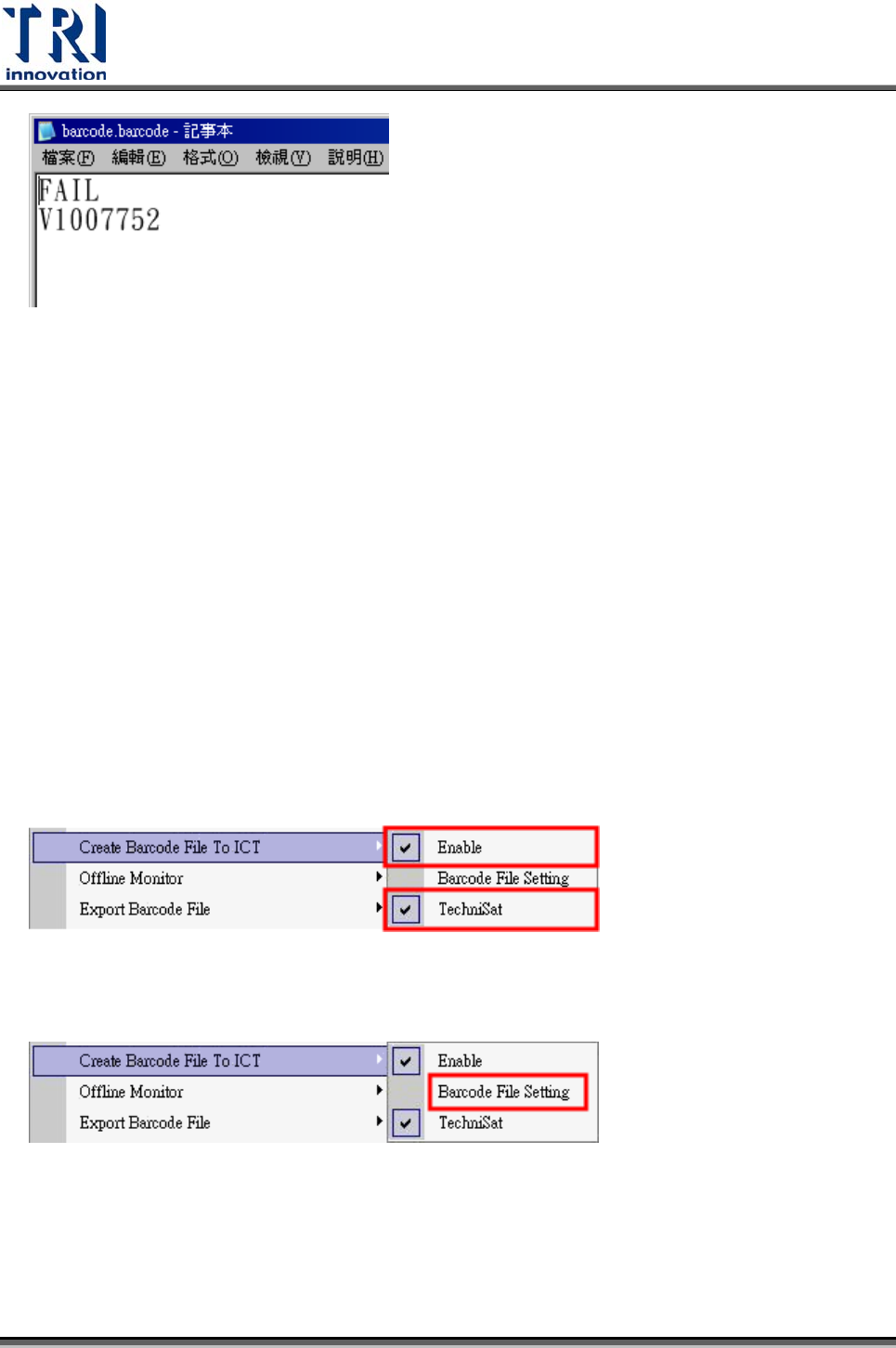

Step1. 啟動[Utilities/ Create Barcode File To ICT]，選擇[Enable]和[TechniSat]啟動
該功能。

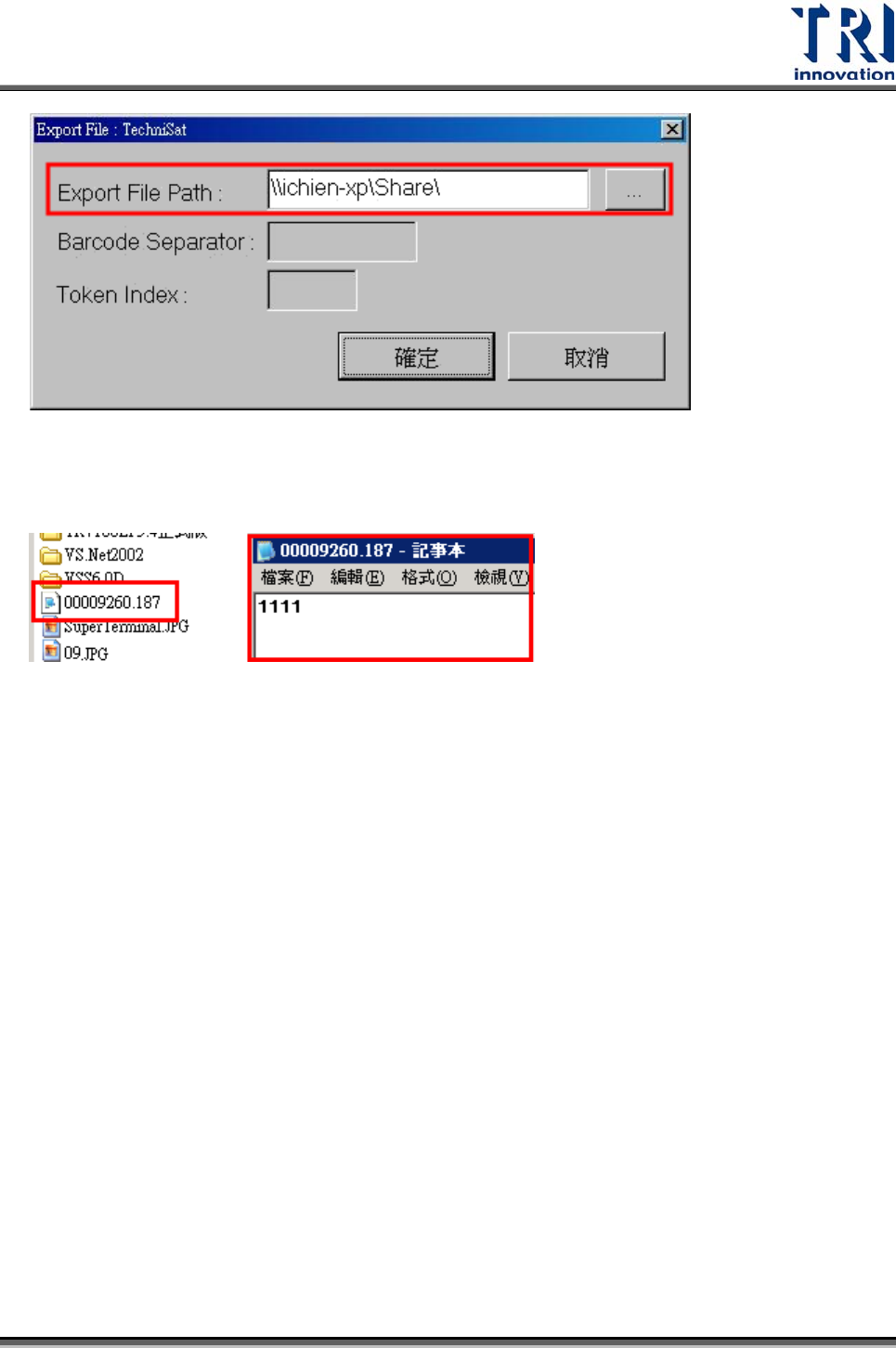

Step2. 選擇[Barcode File Setting]，設定檔案存放路徑。
Test Research Inc.
TR7500SeriesUserGuide–Software 243
Step3. 檔案產生如下。
3.7.43 遠端監控系統(OFFLINE MONITOR)
版本: TRAOI 3.6 Beta 2009/5/15 以後的版本
功能說明
1) 使用 Offline機台連線到多個 Inline 機台進行 Fine Tune
如果多個 Inline機台都開啟同一個程式檔, 則對其中一台 Inline 機台所做的調整, 會自
動應用到其他連線中的 Inline機台
相關設定
Inline 機台部份
1) 註冊碼中設定[EnableInlineMonitor] = 1，[Offline] = 0。
[C:\ AOI_Offline_Data]資料夾必須開啟使用權限，讓 Offline 機台的使用者可以對該資
料夾進行讀寫動作。
Offline 機台部份
Test Research Inc.
244 TR7500SeriesUserGuide–Software
1) 註冊碼中設定[Offline] = 1。
[C:\ AOI_Offline_Data]資料夾必須開啟使用權限，讓 Inline 機台可以對該資料夾進行
讀寫動作。
使用說明

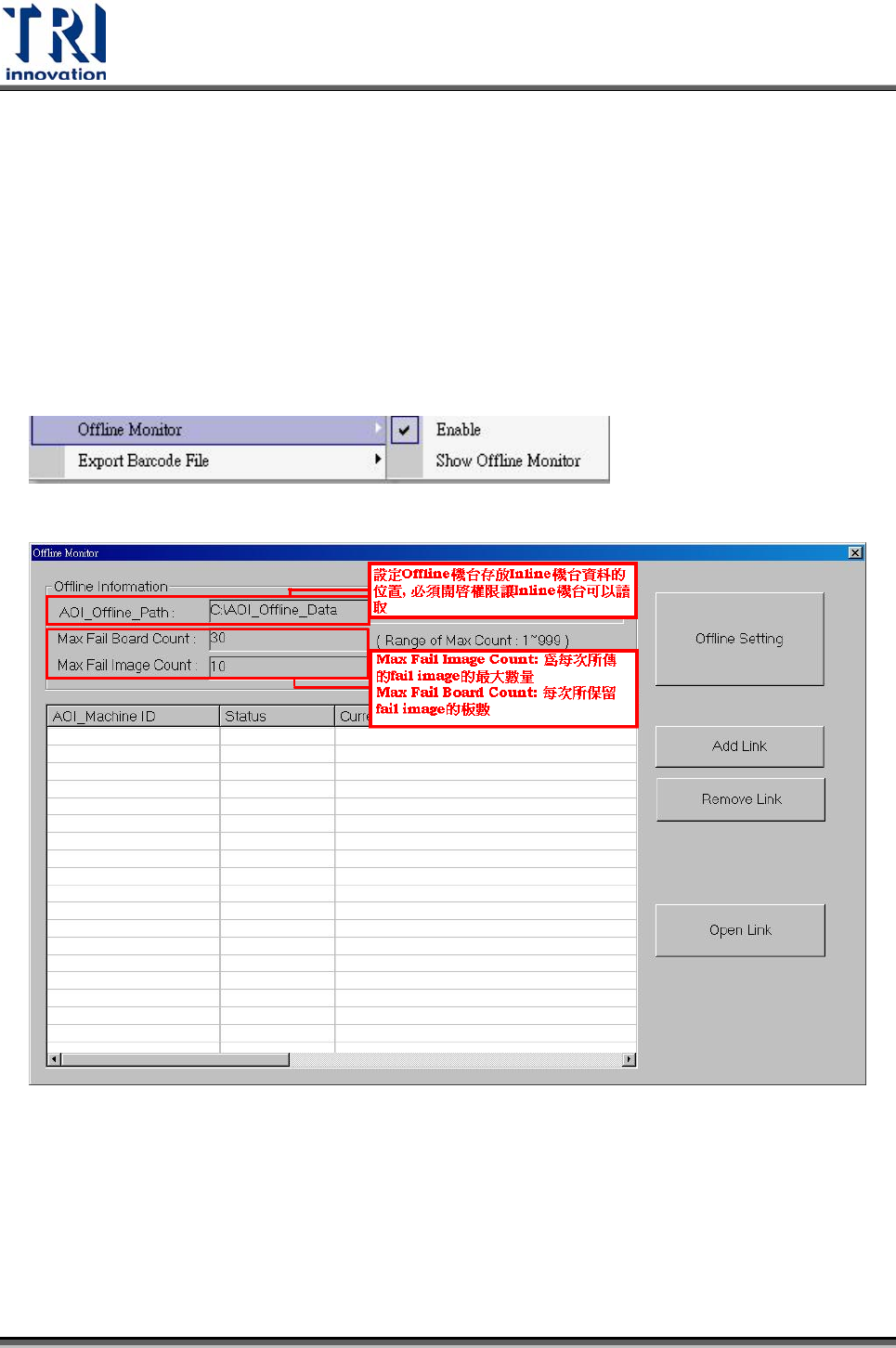

1) 啟動 Offline Monitor
A. 到[Utilities/ Offline Monitor/ Enable] 打勾
B. 選擇[Utilities/ Offline Monitor/ Show Offline Monitor]
