Test Research Inc. 250 TR7500SeriesUserGuide – Software 3.8.2 自我測試 (S ELF D IAGNOSIS ) 可進行多項系統自我測試。 3.8.3 P ROJECT 測試 (P ROJECT T EST )

Test Research Inc.

 TR7500SeriesUserGuide–Software 249

開啟成功後，使用者將可以進行 Offline Fine Tune。

Max Fail Board Count 和 Max Fail Image Count 數量，會影響

Offline 機台看到的檢測分數和 Inline 機台實際檢測分數的一致性。

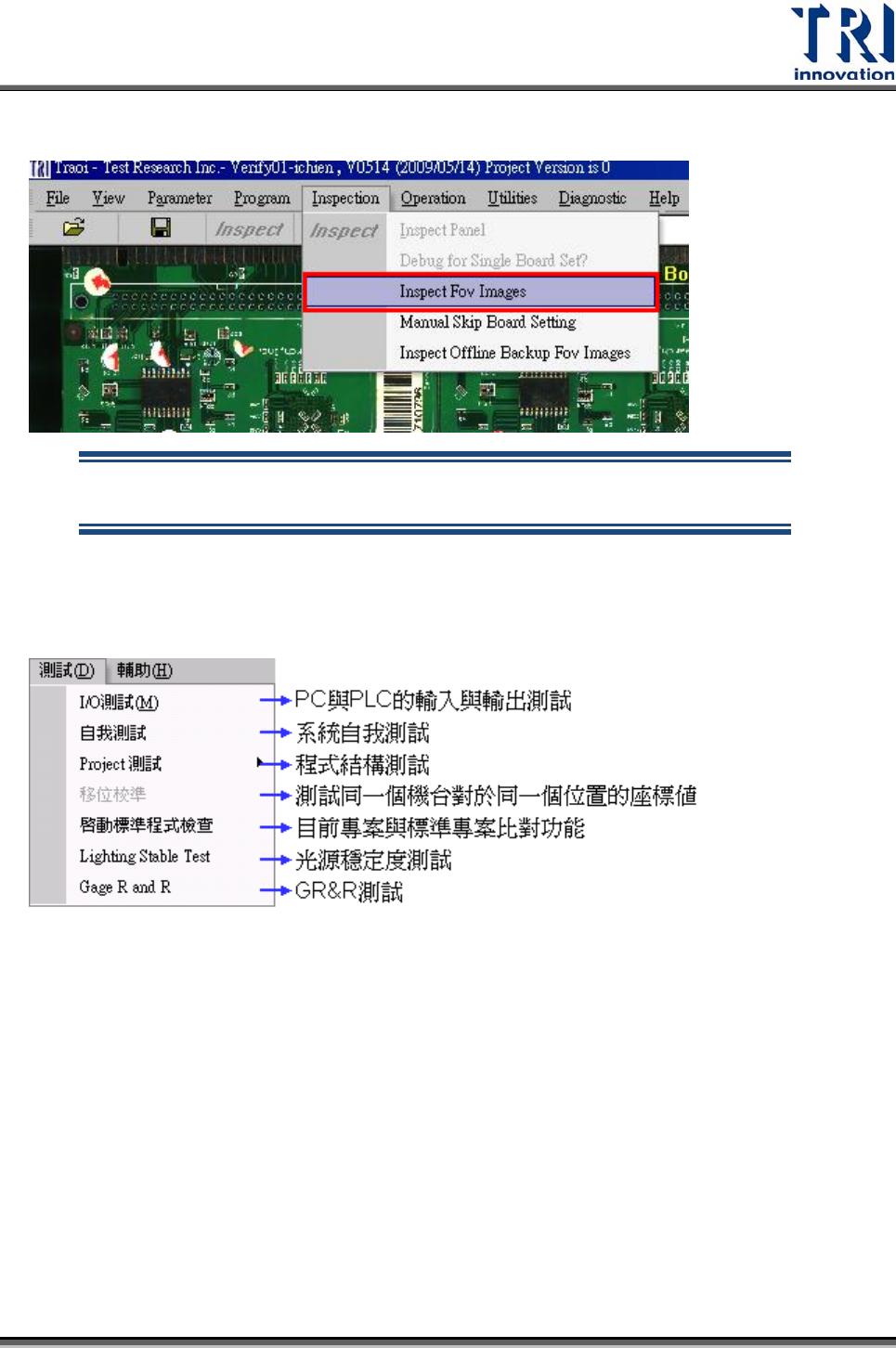

3.8 測試(Diagnostic)

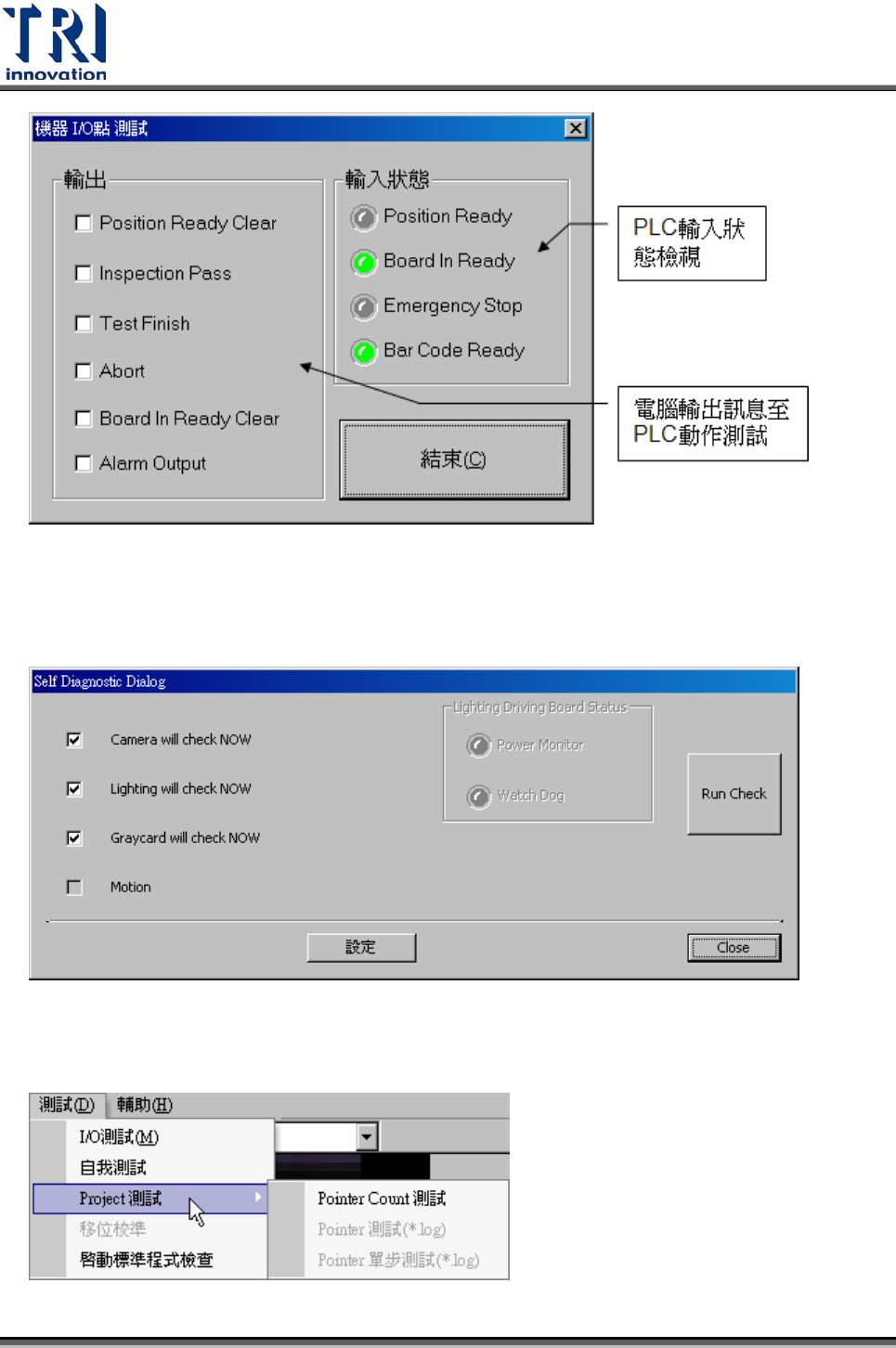

3.8.1 I/O測試(MACHINE I/O TEST)

檢視 PLC 的輸入狀態，亦可勾選測試電腦輸出狀態。

Test Research Inc.

250 TR7500SeriesUserGuide–Software

3.8.2 自我測試(SELF DIAGNOSIS)

可進行多項系統自我測試。

3.8.3 PROJECT測試(PROJECT TEST)

Test Research Inc.

 TR7500SeriesUserGuide–Software 251

 按下此按鈕可針對本程式進行檢測框之聯結結構測試，若程式出現問題系統會詢問

是否修復程式。

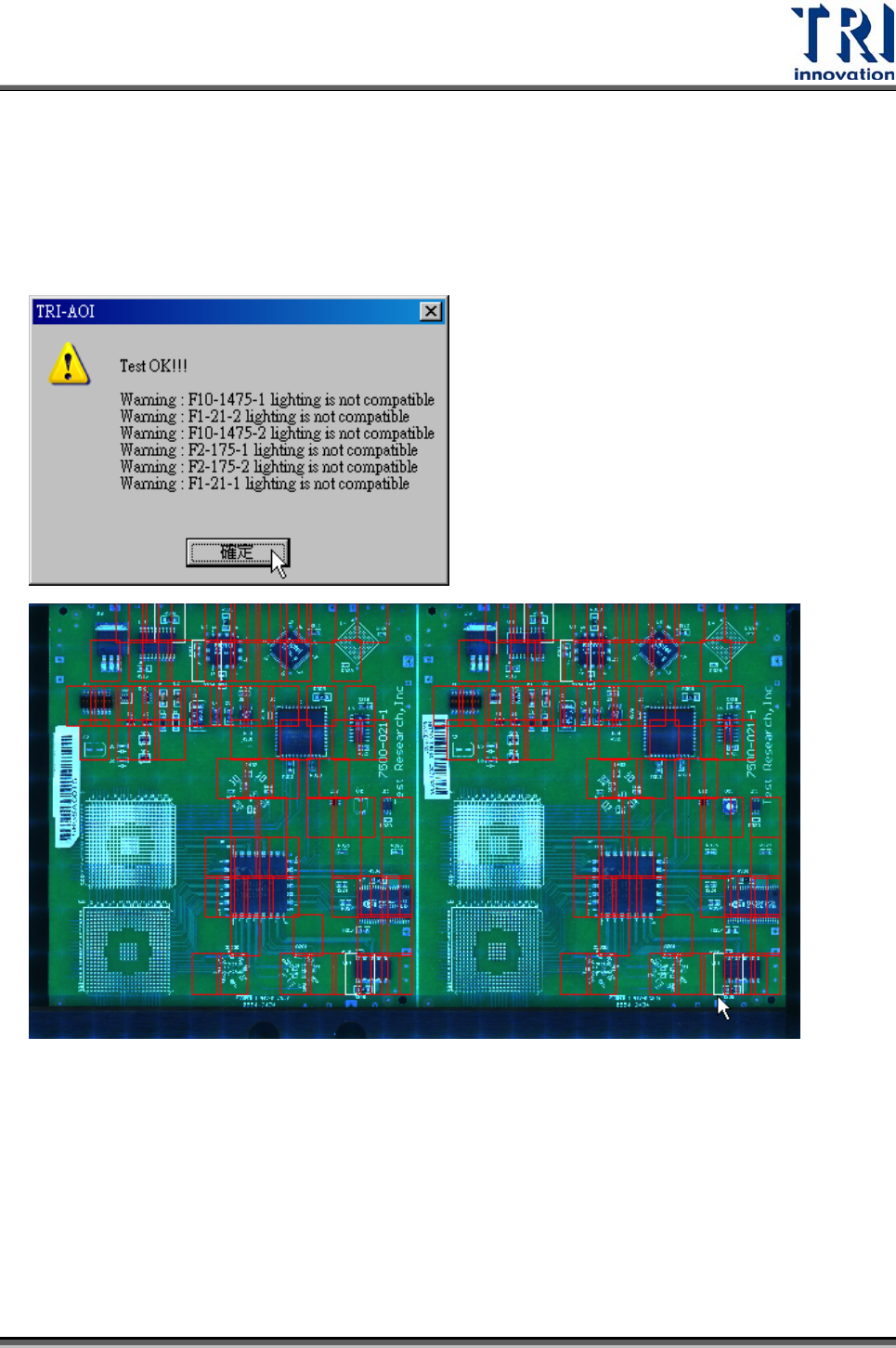

 在[Train]視窗下執行本測試，系統會進行 FOV燈光配置的測試，若 FOV中存在沒

有配置在正確燈光的元件時，會顯示出警告訊息，且在大圖影像中以白色標示出檢

測框位置。

3.8.4 位移校準

(MOTION ALIGNMENT)

要使用本功能，須在登錄檔中將[CrossMotionAlignment]設定為[1]。

測試在本機台中，對於基準點座標位置的一致性。在特殊狀況下才需要使用。
