Test Research Inc.
TR7500SeriesUserGuide–Software 251
按下此按鈕可針對本程式進行檢測框之聯結結構測試，若程式出現問題系統會詢問
是否修復程式。
在[Train]視窗下執行本測試，系統會進行 FOV燈光配置的測試，若 FOV中存在沒
有配置在正確燈光的元件時，會顯示出警告訊息，且在大圖影像中以白色標示出檢
測框位置。
3.8.4 位移校準
(MOTION ALIGNMENT)
要使用本功能，須在登錄檔中將[CrossMotionAlignment]設定為[1]。
測試在本機台中，對於基準點座標位置的一致性。在特殊狀況下才需要使用。
Test Research Inc.
252 TR7500SeriesUserGuide–Software

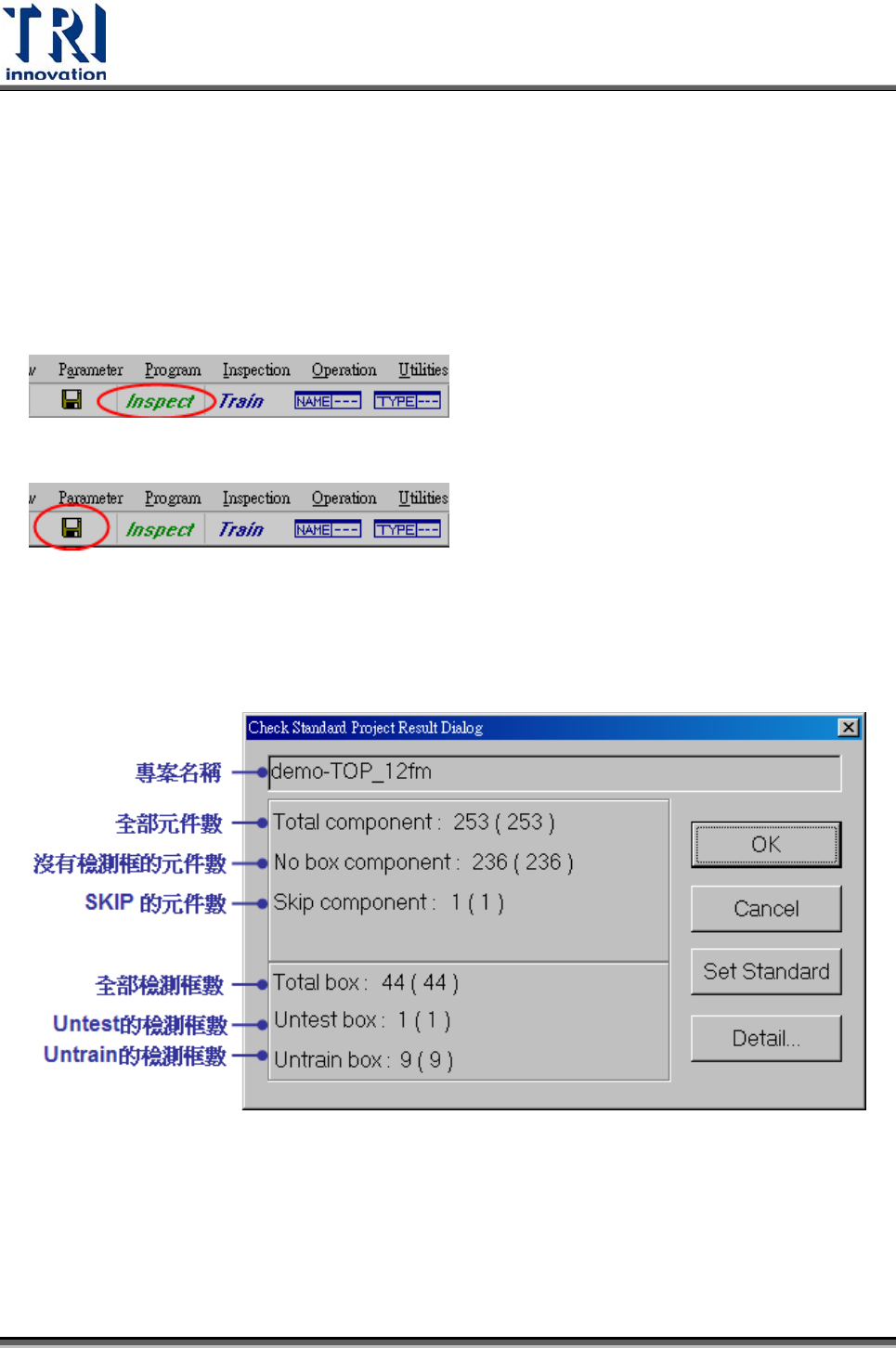

3.8.5 啟動標準程式檢察(ENABLE STANDARD PROJECT CHECK)
3.8.6 檢查時機
啟動此功能後, 系統會在以下三個時機進行目前專案和標準專案的比對
1) 載入專案成功後
按下檢測按紐時:
儲存專案前
3.8.7 功能介紹
檢查完成後會跳出對話窗顯示檢查結果，括號內為標準專案的資料。
若標準專案和目前專案有不合的地方會以紅色顯示。
Test Research Inc.
TR7500SeriesUserGuide–Software 253
按下[Set Standard]可將目前專案設成標準專案。
按下[Detail..]能顯示詳細資料。
