Test Research Inc.

264 TR7500SeriesUserGuide–Software

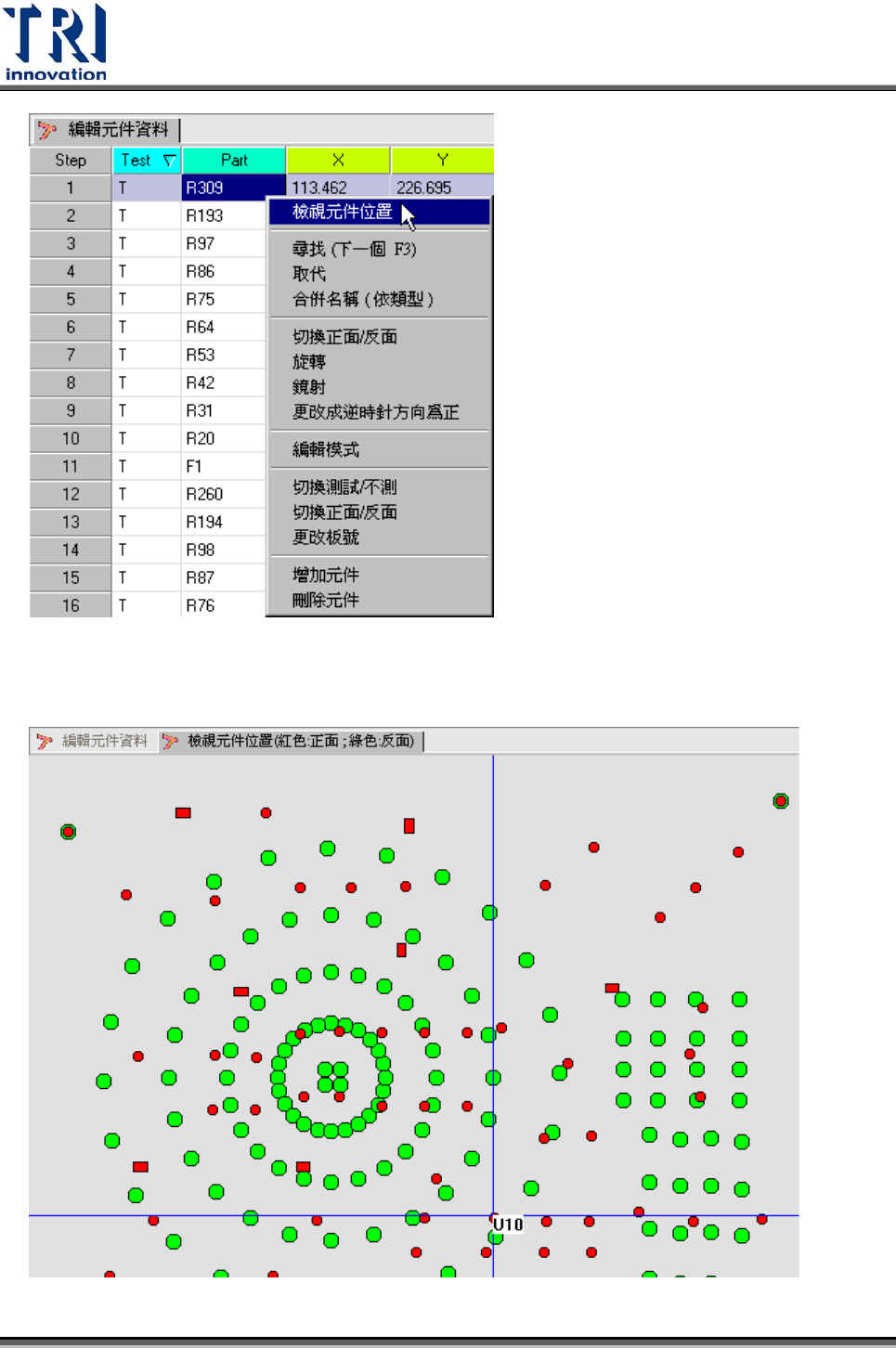

系統將根據座標畫出各元件的位置

Test Research Inc.

 TR7500SeriesUserGuide–Software 265

 紅色標示表示位於正面的元件，綠色標示表示位於背面的元件，方塊表示元件已有

元件資料庫，圓形表示此元件尚未建立元件資料庫。

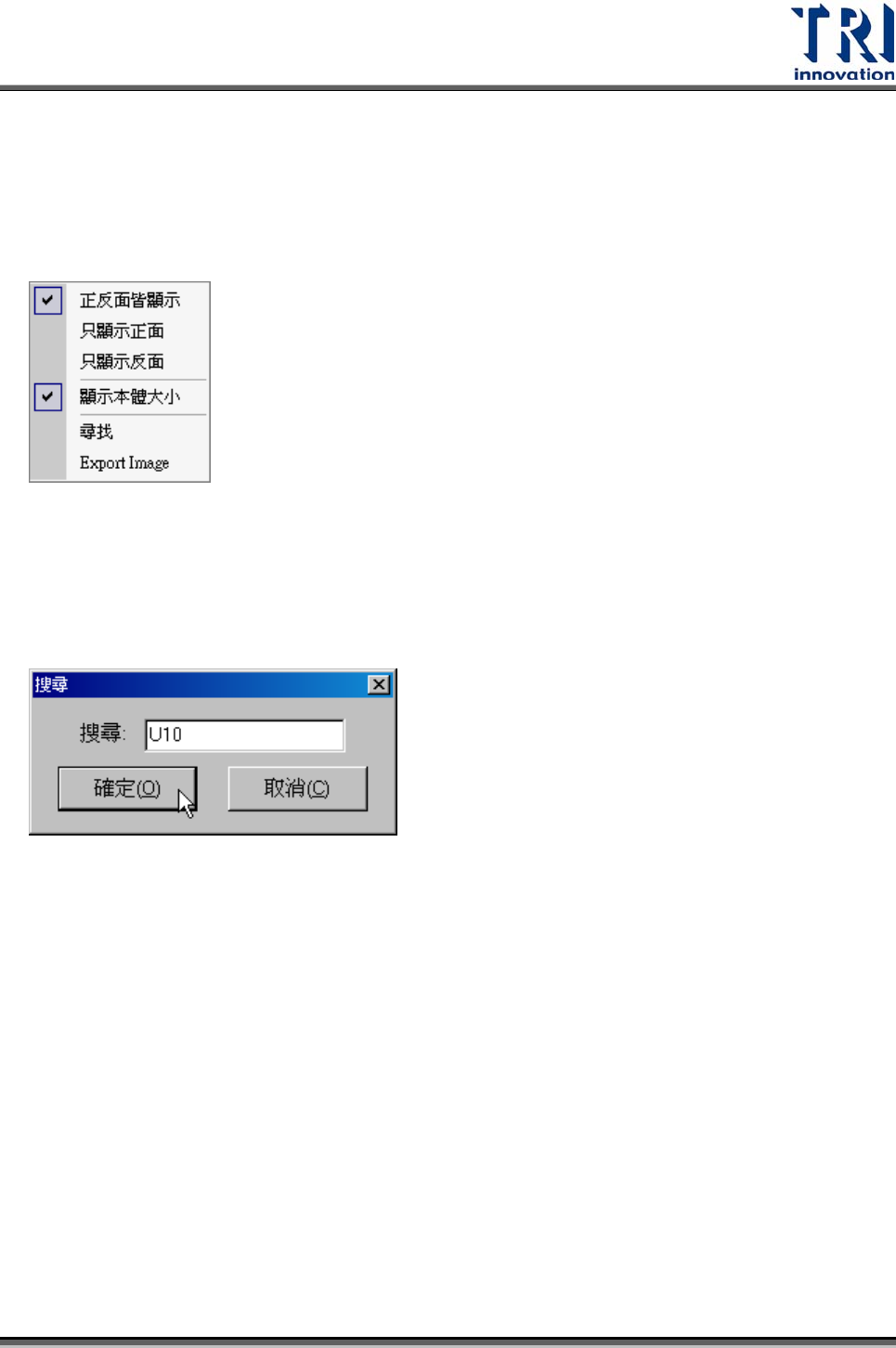

 在繪圖區域按一下滑鼠右鍵，會出現以下工具列。可以選擇只檢視正面或反面。

 勾選[顯示本體大小]時，在圖中會以元件在資料庫中[Body]框的大小顯示，若不勾選

擇表示以圓點顯示件位置。

 按下[尋找]按鈕可搜尋特定的元件位置。

Test Research Inc.

266 TR7500SeriesUserGuide–Software

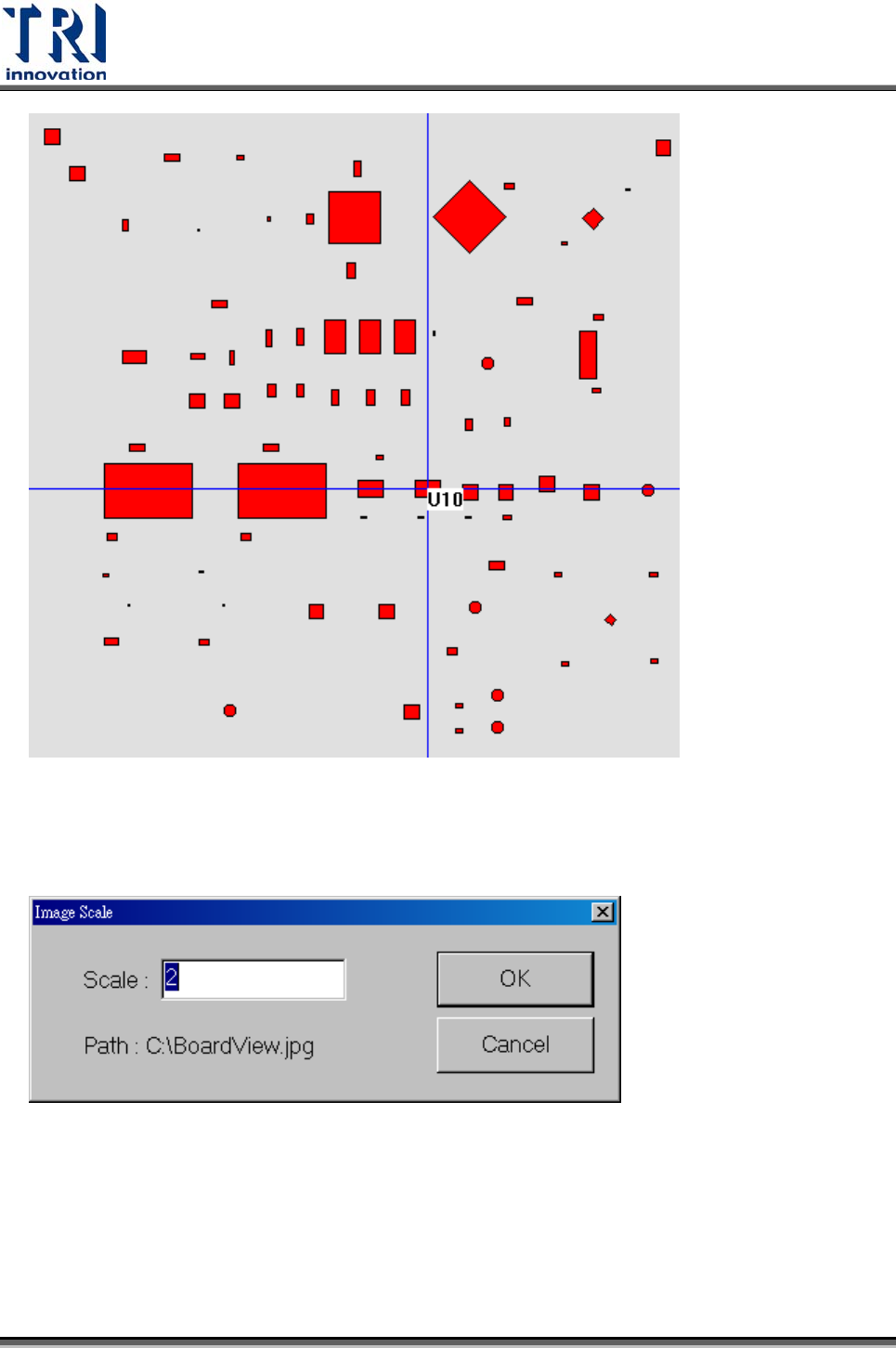

 按下[Export Image]，可輸出元件位置的圖檔，Scale 欄位表示要選擇幾倍大小輸

出。
