 TR7500SeriesUserGuide–Software 281

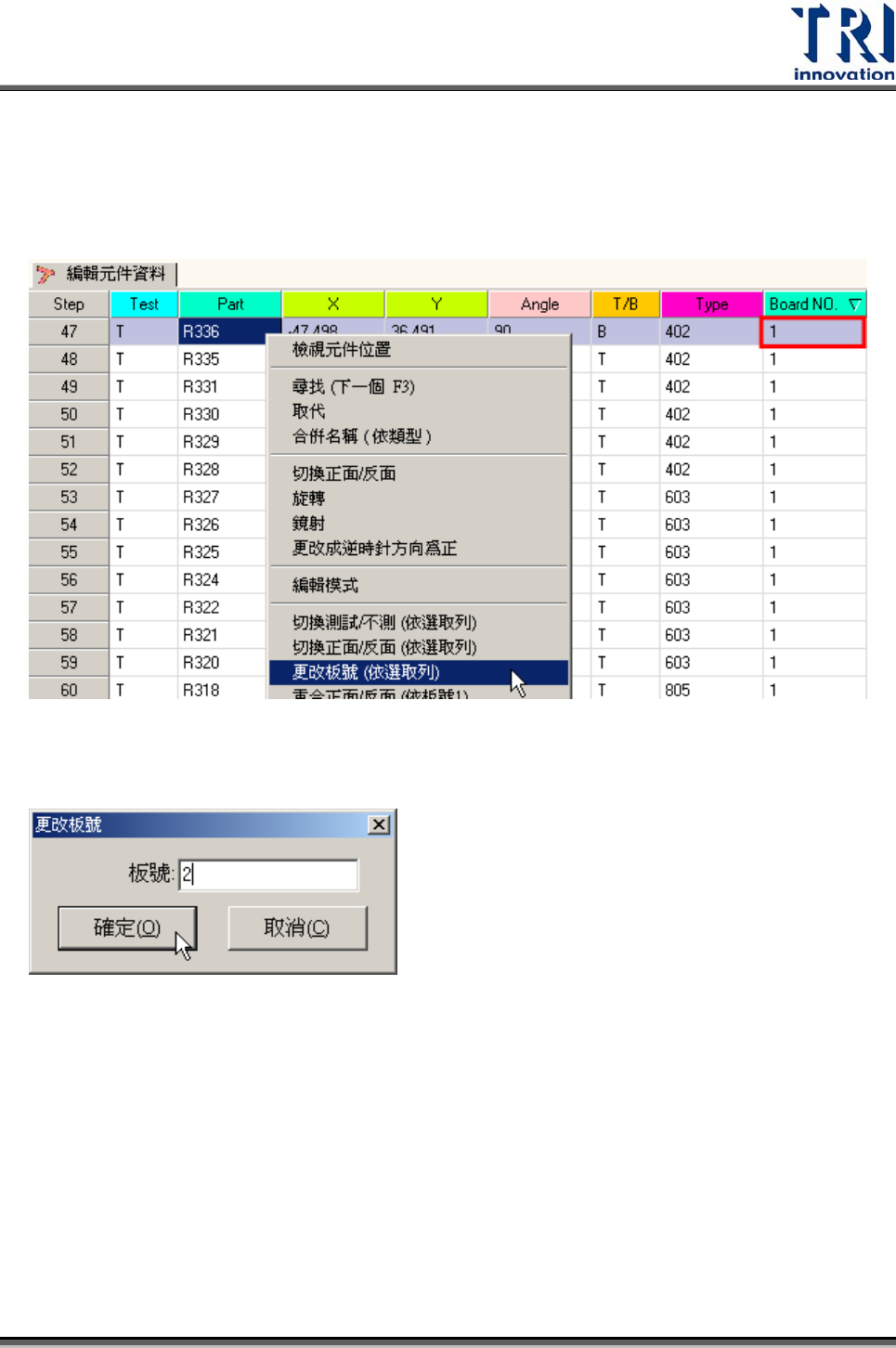

4.2.12 更改板號(CHANGE BOARD NO.)

此功能可以手動更改特定元件所位於的連板號碼。一般而言對於多連板的電路板，建

議使用[產生多連板元件資料]步驟來產生多連板資料。

在[更改板號]視窗中輸入欲更改之板號，接著按下[確定]按鈕即可更改板號。

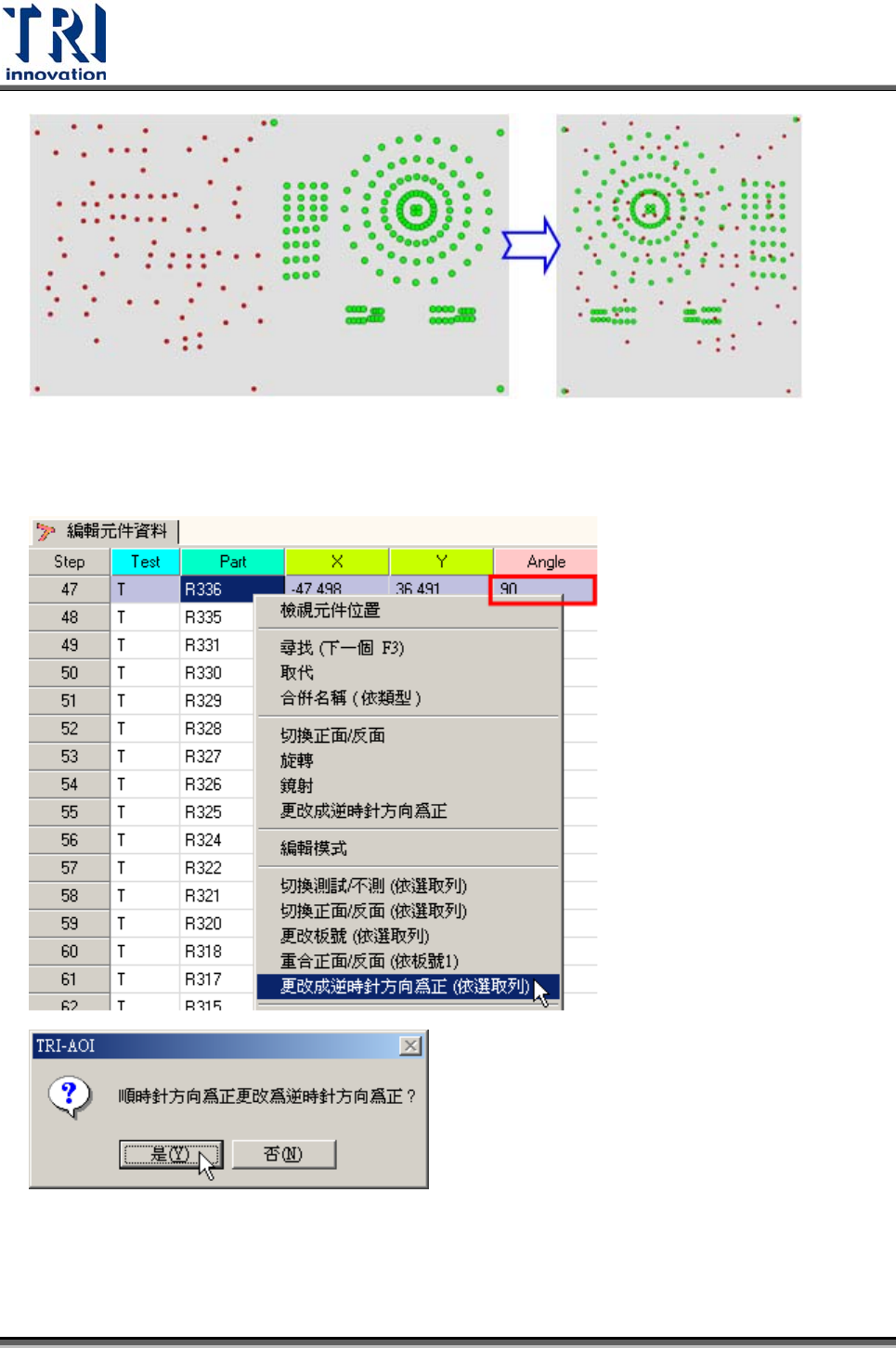

4.2.13 重合正反面(依板號 1)

(MERGE TOP/BOTTOM(BY BOARD 1))

本功能可將展開的 CAD 整理成穿透式 CAD。需將原始的格式整理成單板，且含有正

面以及反面的元件位置。如下圖所示，當按下本按鈕後，系統會自動把反面的 CAD自

動鏡射到正面板元件位置的後方。

Test Research Inc.

282 TR7500SeriesUserGuide–Software

4.2.14 更改成逆時針方向為正(依選取列)(CHANGE TO CCW. (BY SELECTED))

勾選表示將目前選取的元件角度重新以逆時針定義。

Test Research Inc.

 TR7500SeriesUserGuide–Software 283

4.2.15 增加元件(ADD)

可使用此功能增加新元件資料至本片電路板上。

選擇上述[增加元件]功能後，會出現以下[新增元件]視窗，將視窗內的資料填妥後按下

[確定]，即可新增一個元件。
