Test Research Inc. 318 TR7500SeriesUserGuide – Software 4.9.3 編輯 4.9.3.1 拷貝到全部的腳 (Copy to all pins) 須先選擇一個 [Pin] 框，以及與其相連接且欲複製的檢測框，接著按下本按鈕，則會將選擇的檢測框複製到其他腳位上。若選擇的檢測框與 [Pin] 框沒有連結，則會出現以下警告訊息。

Test Research Inc.

 TR7500SeriesUserGuide–Software 317

4.9.2.6 設成使用者元件庫(Set to User Lib)

 此功能只有在此 Library 為[Project Library]時才可以使用，選擇本按鈕時可將此

Library 設定為使用者資料庫[User Library]，將 pkg 檔由[TRI_PRJ_LIB]複製到

[TRI_USER_LIB]資料夾。

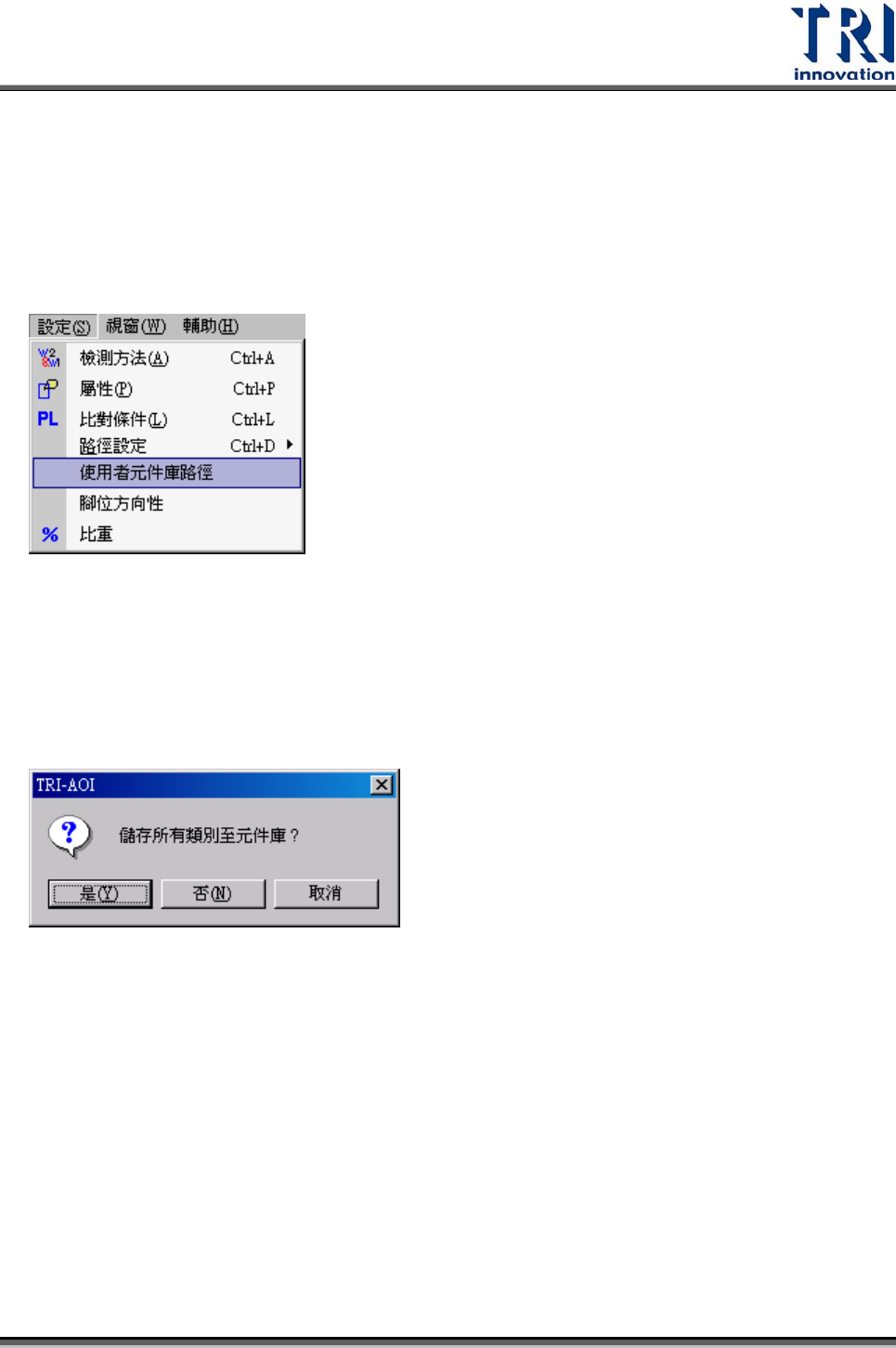

 可使用[Setting/User Library Path]功能自行指定 TRI_USER_LIB 資料夾。

4.9.2.7 全部關閉 (Close All)

將目前所有開啟的頁籤關閉，可節省一個個關閉的時間。按下[全部關閉]會出現以下視

窗。按[是]表示儲存所有形式資料庫，按[否]表示全部不儲存，按[取消]表示關閉的動

作取消。

4.9.2.8 旋轉 (Rotate)

將檢測框旋轉，按[旋轉]按鈕一次，表示將此元件所有的檢測框向逆時針旋轉 90 度。

Test Research Inc.

318 TR7500SeriesUserGuide–Software

4.9.3 編輯

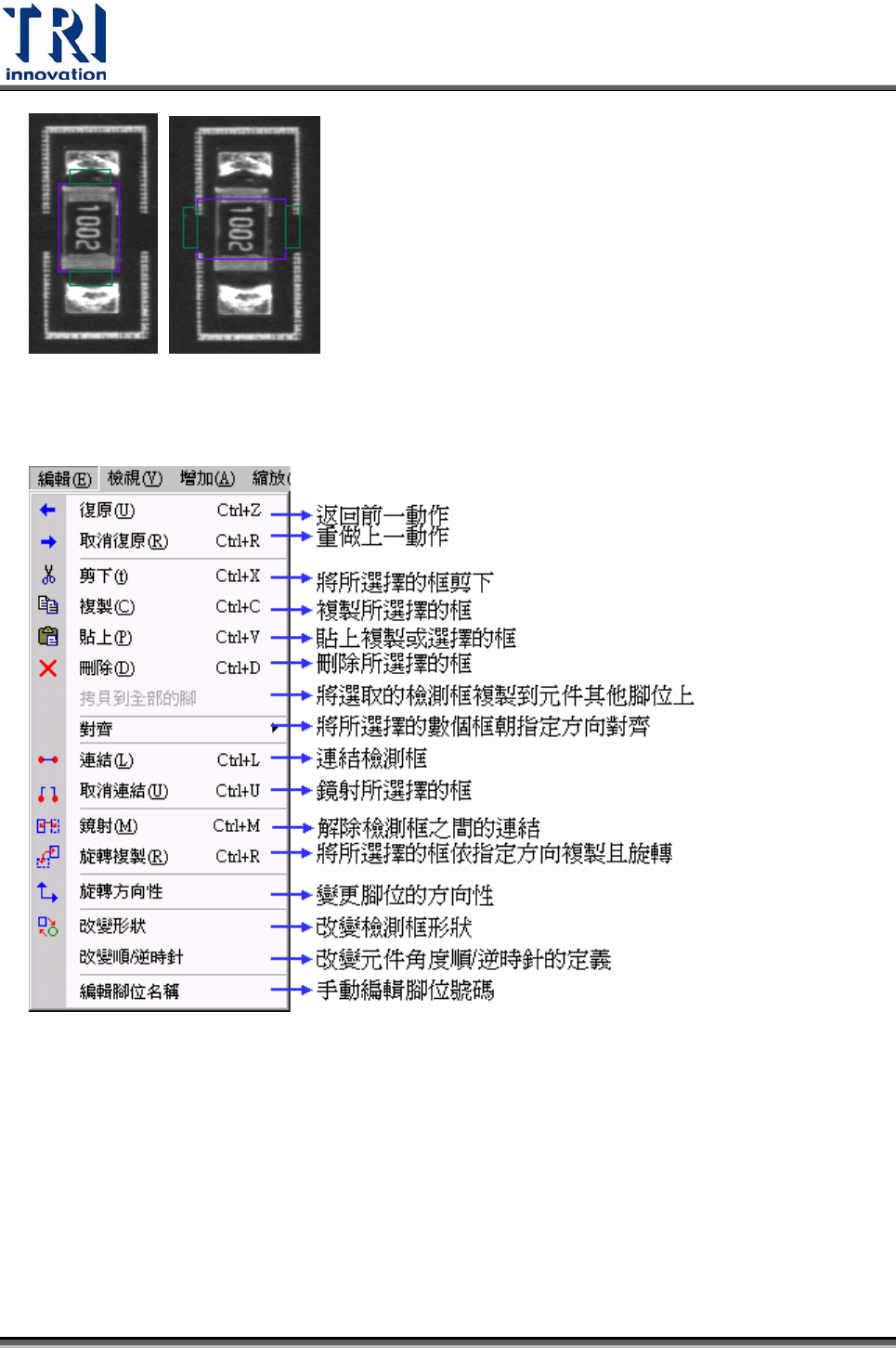

4.9.3.1 拷貝到全部的腳(Copy to all pins)

須先選擇一個[Pin]框，以及與其相連接且欲複製的檢測框，接著按下本按鈕，則會將

選擇的檢測框複製到其他腳位上。若選擇的檢測框與[Pin]框沒有連結，則會出現以下

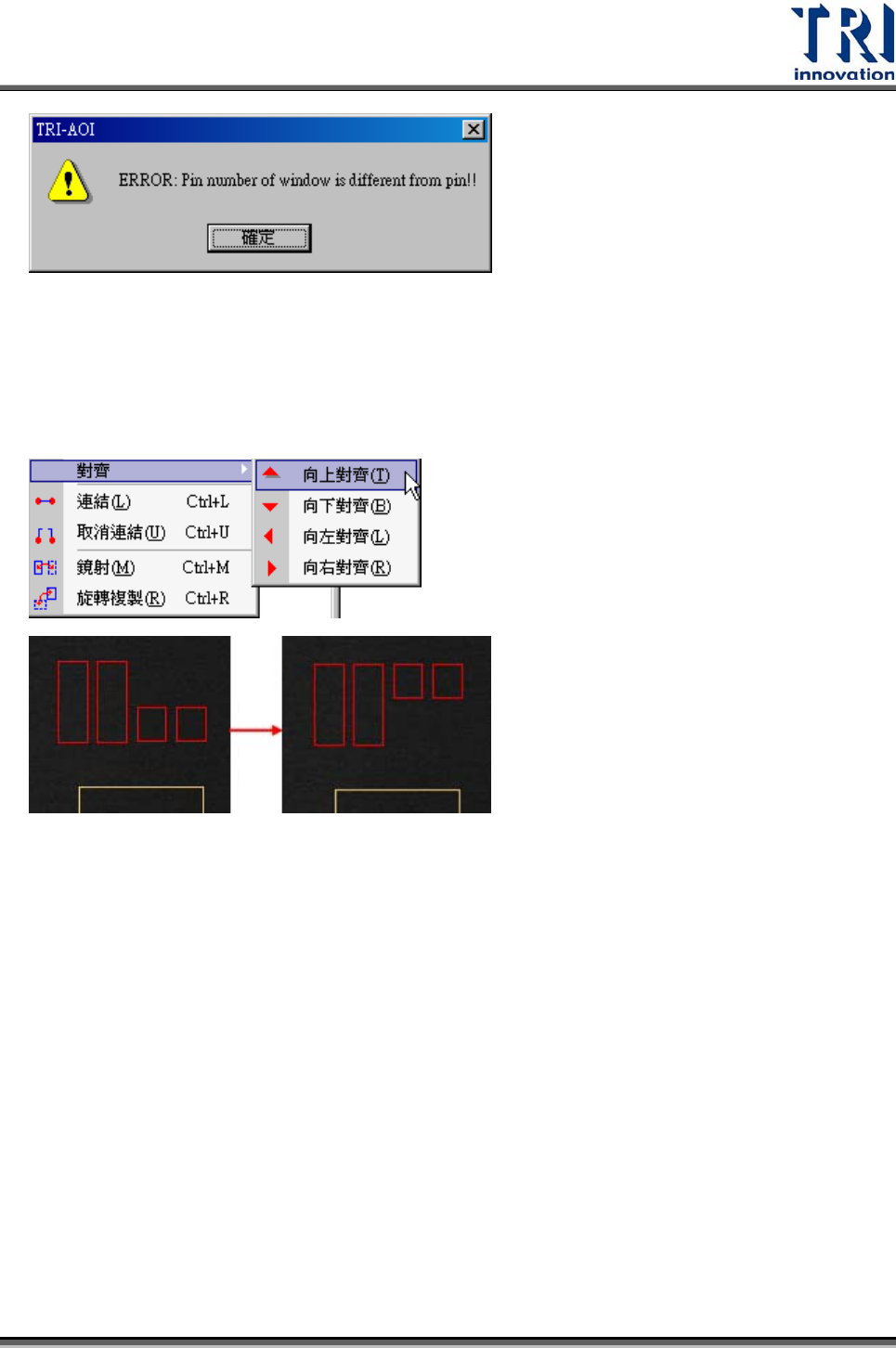

警告訊息。

Test Research Inc.

 TR7500SeriesUserGuide–Software 319

4.9.3.2 對齊(Align)

可將多個框往指定的方向對齊，以[向上對齊]為例，所有選取的框會向上移動至框的上

緣切齊最上方的框的上緣為止。

4.9.3.3 連結(Link)

 此功能可以將有從屬關係之檢測框連結起來。由於某些檢測框本身不具有定位的功

能(void 及 pin 等)，所以必須依靠與有定位功能的檢測框(Missing、Lead與 Align 等)

連結來做定位。

 若具有從屬關係之檢測框是經由[增加所有檢測框]功能一次增加的，則系統會自動

將其連結起來，不需要再經手動連結。
