Test Research Inc.  TR7500SeriesUserGuide – Software 323 4.9.4 檢視 (V IEW ) 4.9.4.1 顯示方向性 (Show Side) 開啟本功能以小圓圈來表示腳位的方向性。正常的方向性如下圖所示，若方向錯誤，需要按 [ 編輯 / 旋轉方向性 ] 按鈕，來改變腳位的方向。

Test Research Inc.

322 TR7500SeriesUserGuide–Software

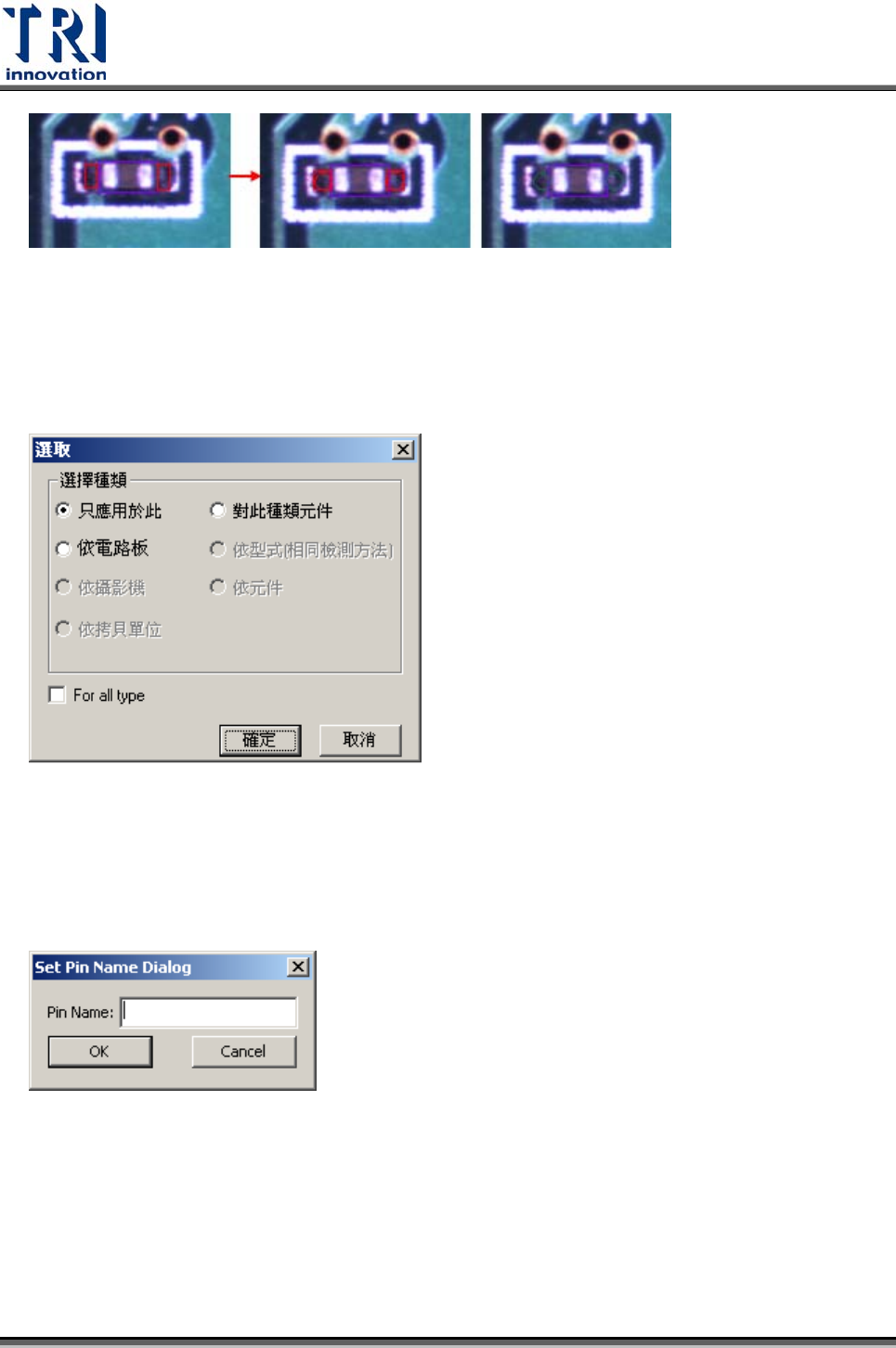

4.9.3.9 改變順/逆時針(Change CW/CCW)

按本按鈕可以改變元件角度順時針或逆時針定義。可選擇套用在本顆元件，同類型的

元件或是所有元件。

4.9.3.10 編輯腳位名稱(Edit Pin Name)

選擇一個 Pin框後，按下本按鈕，可自行指定 Pin 的編號，此編號在 Repair Station

中可顯示出來。

Test Research Inc.

 TR7500SeriesUserGuide–Software 323

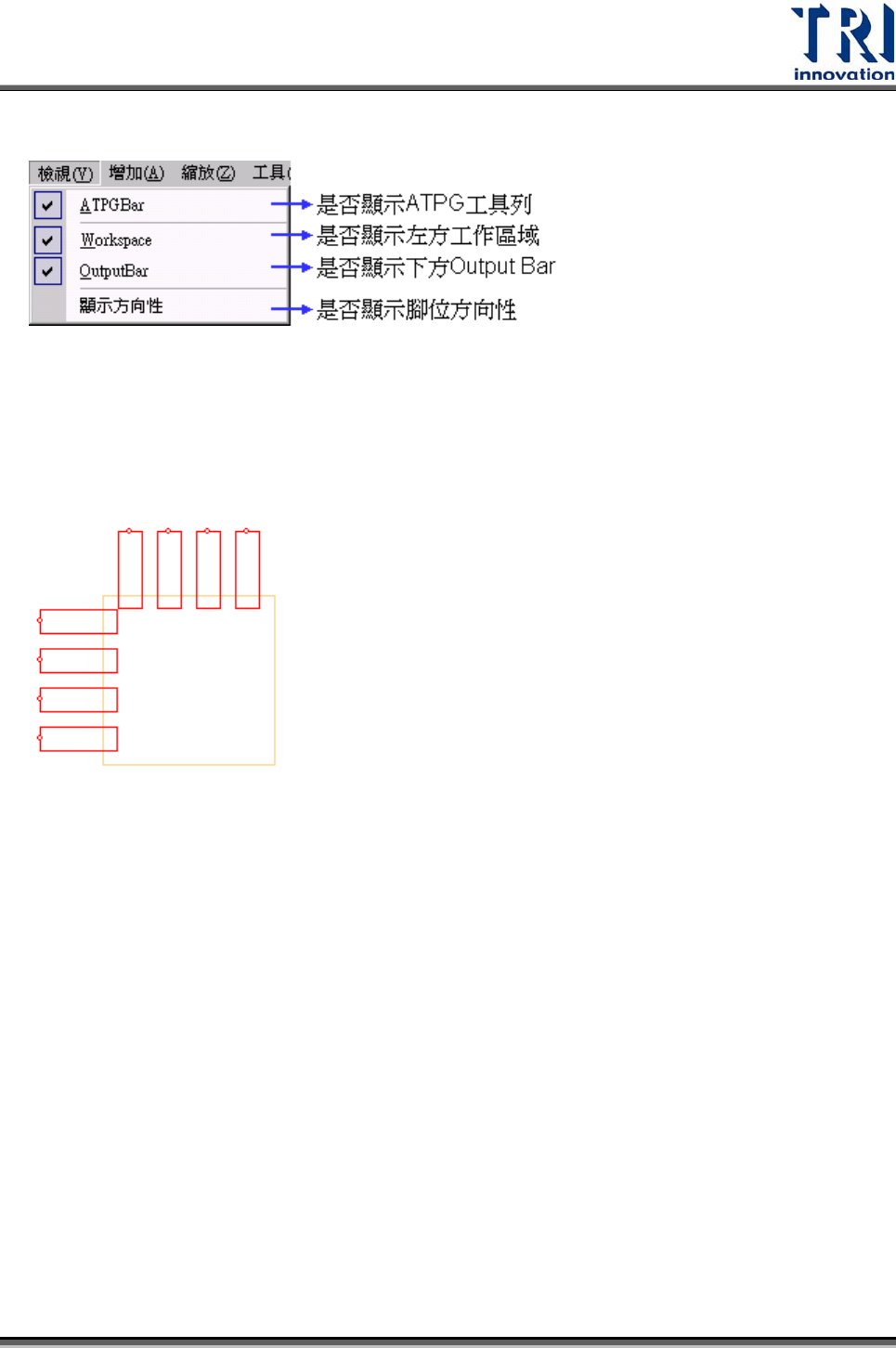

4.9.4 檢視(VIEW)

4.9.4.1 顯示方向性(Show Side)

開啟本功能以小圓圈來表示腳位的方向性。正常的方向性如下圖所示，若方向錯誤，

需要按[編輯/旋轉方向性]按鈕，來改變腳位的方向。

Test Research Inc.

324 TR7500SeriesUserGuide–Software

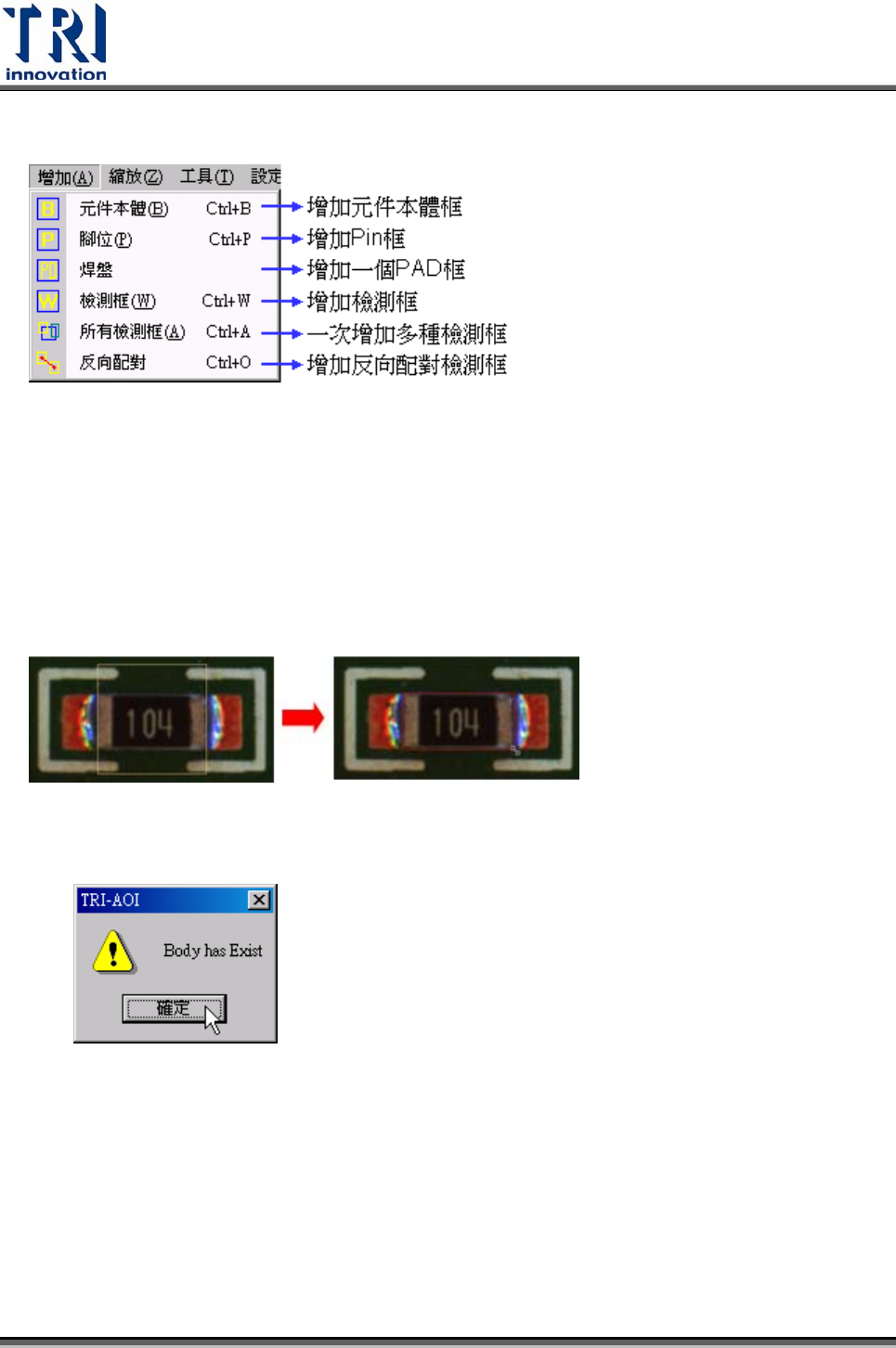

4.9.5 增加(ADD)

4.9.5.1 元件本體(Body)

 元件本體框的功能為告知系統元件的大小及元件的中心位置，以輔助完成資料庫的

建立。

 按此按鈕，系統會自動在影像區中央出現一黃色正方形框，即為本體框，元件本體

框產生後其大小需使用拖曳方式調整到與元件的本體大小相同，其位置則使用[運動

控制]視窗來把框移到元件中心位置。

 每一元件只可以擁有一個元件本體框，若在已經存在本體框的情況下按[元件本體]

按鈕時，會出現以下訊息告知，請按[確定]。

4.9.5.2 腳位(Pin)

 腳位框的功能是為告知系統元件擁有 IC 腳的大小、位置及數量，以輔助完成資料

庫的建立。

 按此按鈕後，使用者需在影像區按下滑鼠左鍵並拖曳出一個腳位框，腳位框產生的

位置需與 IC腳的位置相一致，因系統是以腳位框一開始產生的位置來判斷它位於

本體框的哪一邊。意即若 IC腳位於元件本體的上方，那麼一開始滑鼠點選要開始
