4.9.7.8 模組化元件庫(Model Library)
在 Library建立新的元件類別時，使用預先建立的 Model Library 可以快速的建造出該
元件類別的相關檢測框，以節省製作 Library的時間。
1) 建立 Model Library
需將 Model Library 的資料儲存在以下兩個路徑中。爐後用的 Library 資料儲存在
[C:\ AOI\ ModelSuite \PostFlow]資料夾中；爐前用的 Library 資料儲存在[C:\ AOI\
ModelSuite \PreFlow]資料夾中。
在上述目錄下，放置各模組相關文件，共有兩種文件類型，分別是副檔名為 XML
及副檔名為 BMP的文件。XML 與 BMP 文件形成一個模組，並且擁有相同的主檔
名。XML 用來定義模組之中所要建立出來的檢測框類型、參數、位置及大小，以及
在 Model Library上的位置及 Hint 說明；BMP 則是要用來顯示在工具列上面的圖
示。
Model Library檔案由TRI原廠提供，客戶亦可自行修改功能，請見 4.9.7.9。
Test Research Inc.
340 TR7500SeriesUserGuide–Software
使用 Model Library
進入 Library視窗後，選擇要編輯的元件後，再選擇下拉選單之[Tool\Model Library]，
則會出現 Model library對話框。
在建好 Body 及 Pin框之後，點選所需的 Model 即會產生對應的檢測框。
製作流程

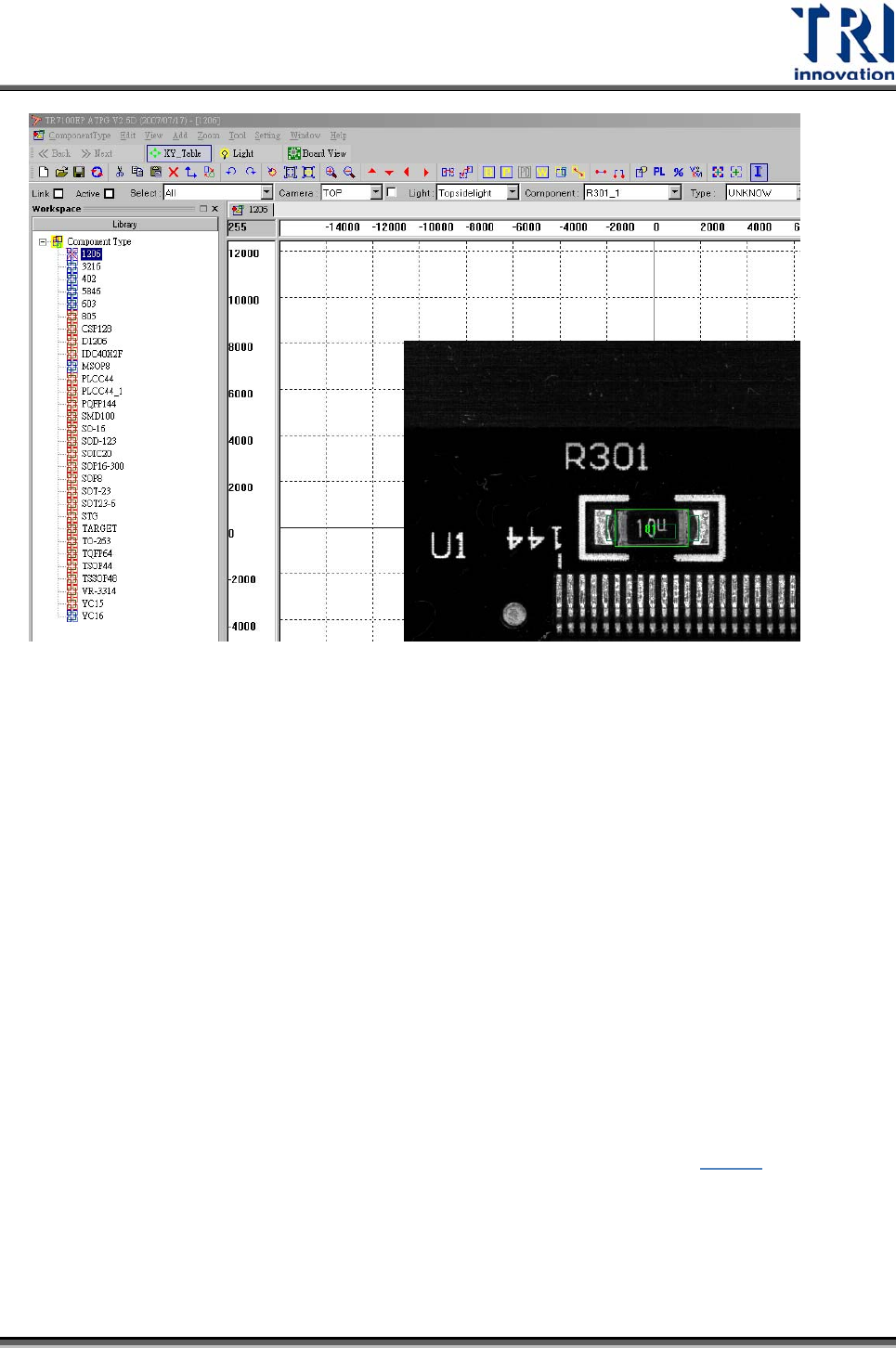

Step4. 進入 Library 視窗，選擇一個類型後，建立該類型元件的 Body 框及 Pin 框。

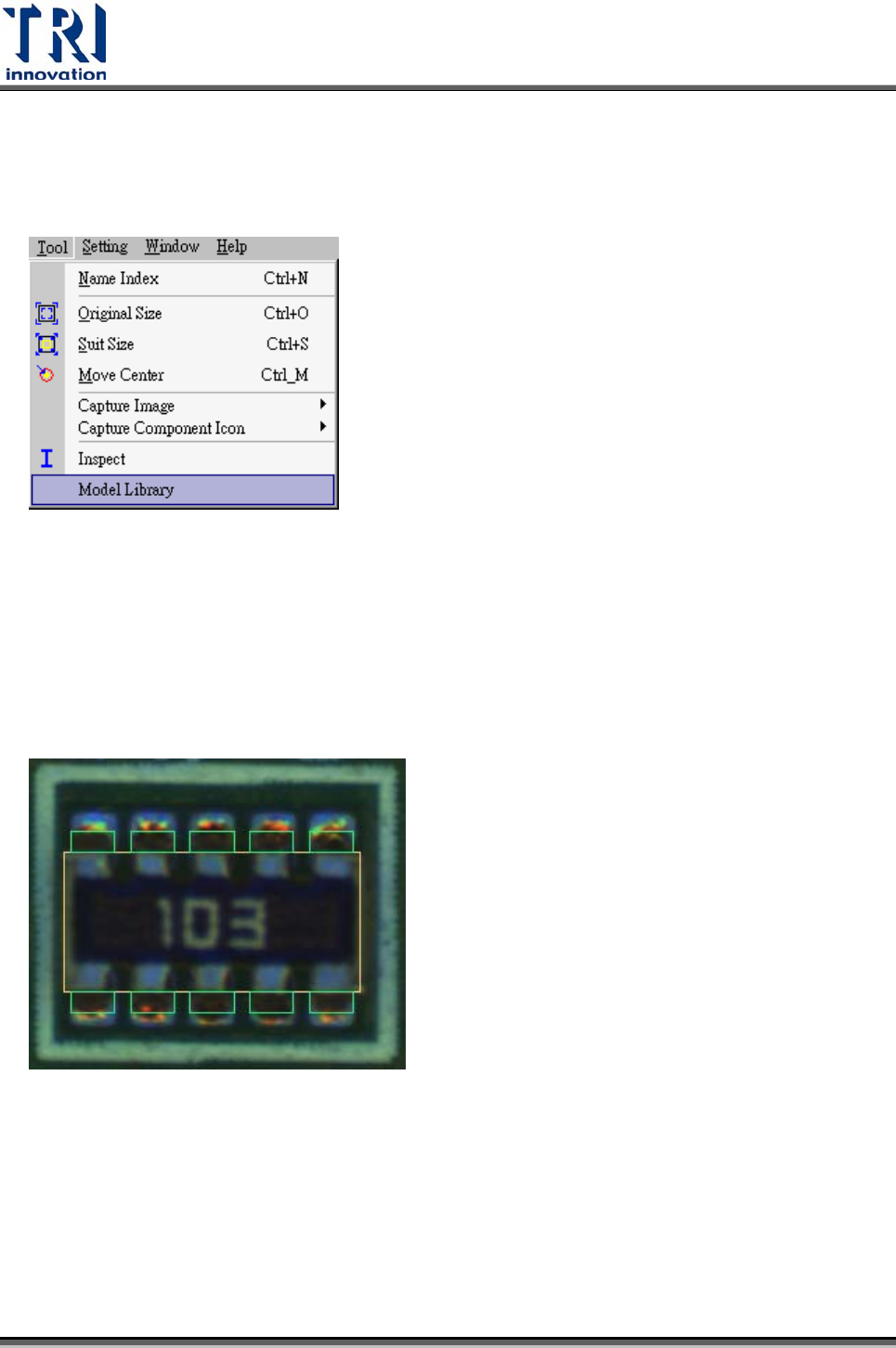

Step5. 選擇[Tool\Model Library]。
Test Research Inc.
TR7500SeriesUserGuide–Software 341
Step6. 出現 Model Library 對話框。

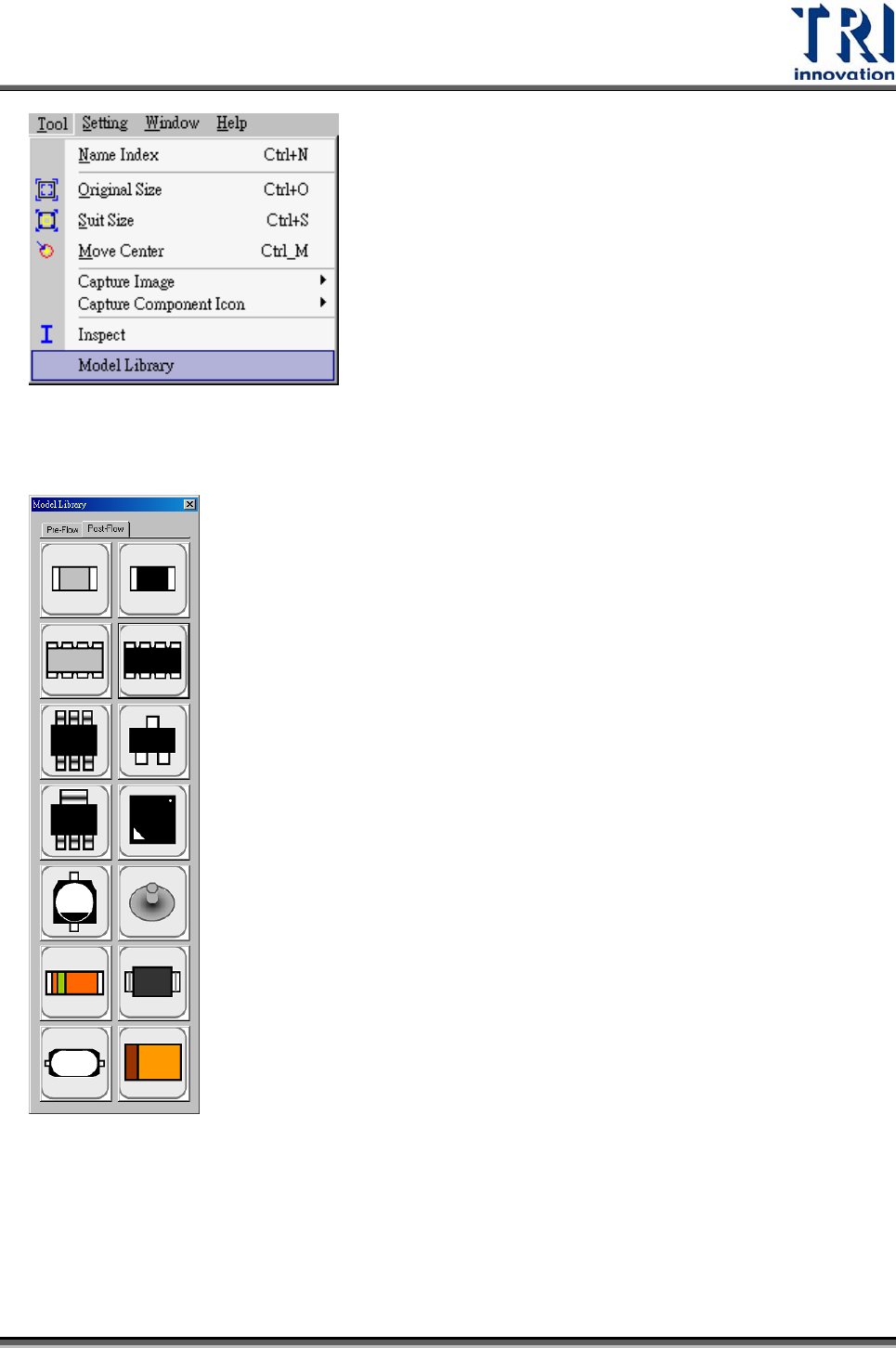

Step7. 在這個視窗上點一下，使得本視窗為最上層視窗時，可框滑鼠游標移到圖示
的上方，系統會顯示出文字標籤，註明該圖形所代表的元件類型。
