Test Research Inc.

348 TR7500SeriesUserGuide–Software

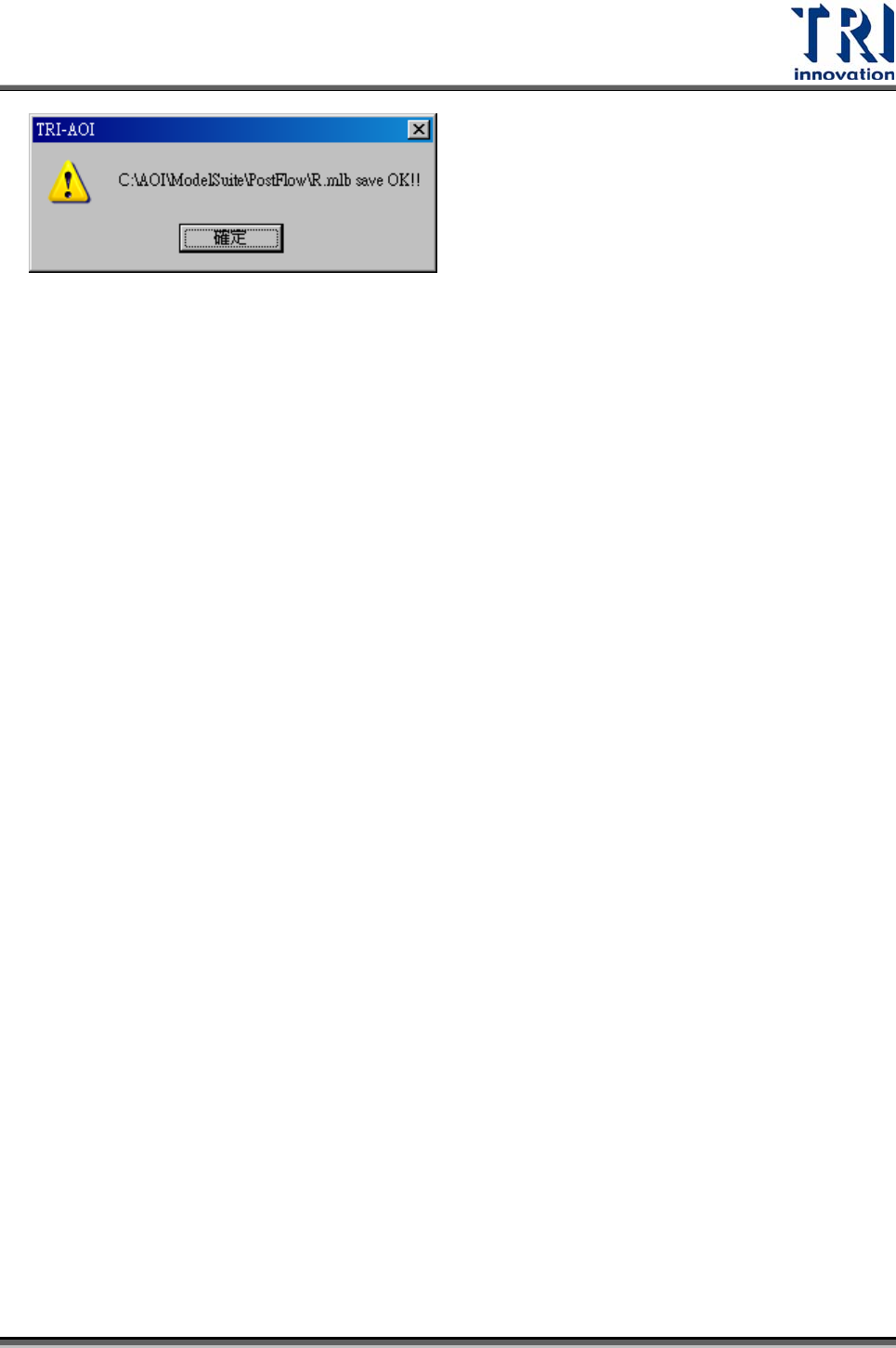

Step6. 系統將檔案以 modleName.mlb 為檔名儲存，顯示儲存路徑如下。

Test Research Inc.

 TR7500SeriesUserGuide–Software 349

修改已存在的類型

Step1. 勾選[Tool/ Edit Model Library]。

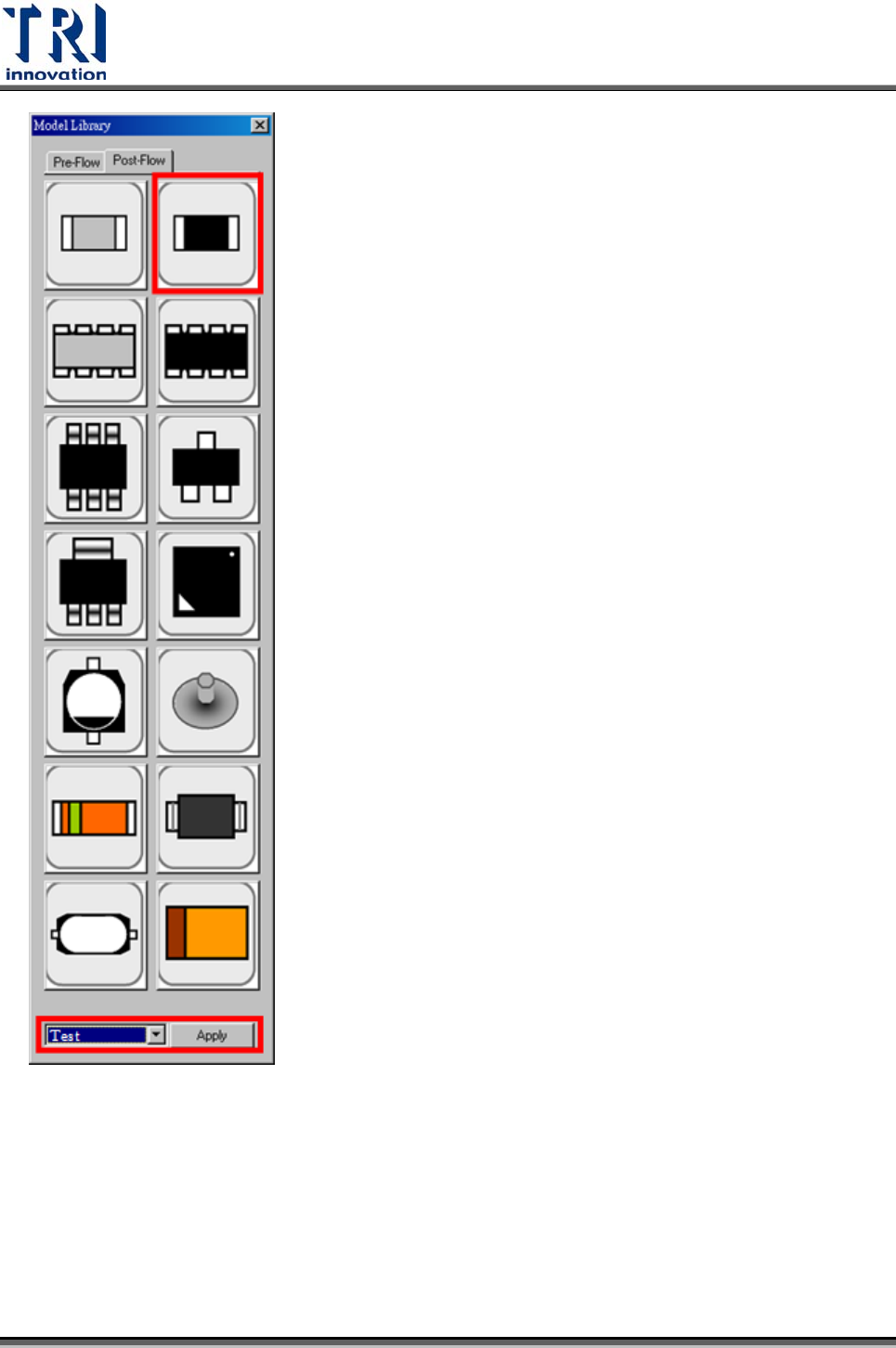

Step2. 點選[Tool/ Model Library]開啟 Model Library 選擇視窗，選擇一個類型後套

用。

Step3. 對於套用的類型修改其參數。

Step4. 按下[Tool/ Save for Model Library]存檔。

參數定義

B: body

PN: pin

PA: parent

W: width

H: height

X: X coordinates of center point

Y: Y coordinates of center point

+: addition

-: subtraction

*: multiplication

/: division

W,X: 為水平方向

H,Y: 為垂直方向

Test Research Inc.

350 TR7500SeriesUserGuide–Software

Ex:

Width of parent box: PAW

X coordinates of body: BX

….以此組合

可設定的欄位

 Property Dialog

X, Y, Width, Height, Search Range

 Pass Level Dialog (Missing, Lead)

ShiftX, ShiftY

其他設定

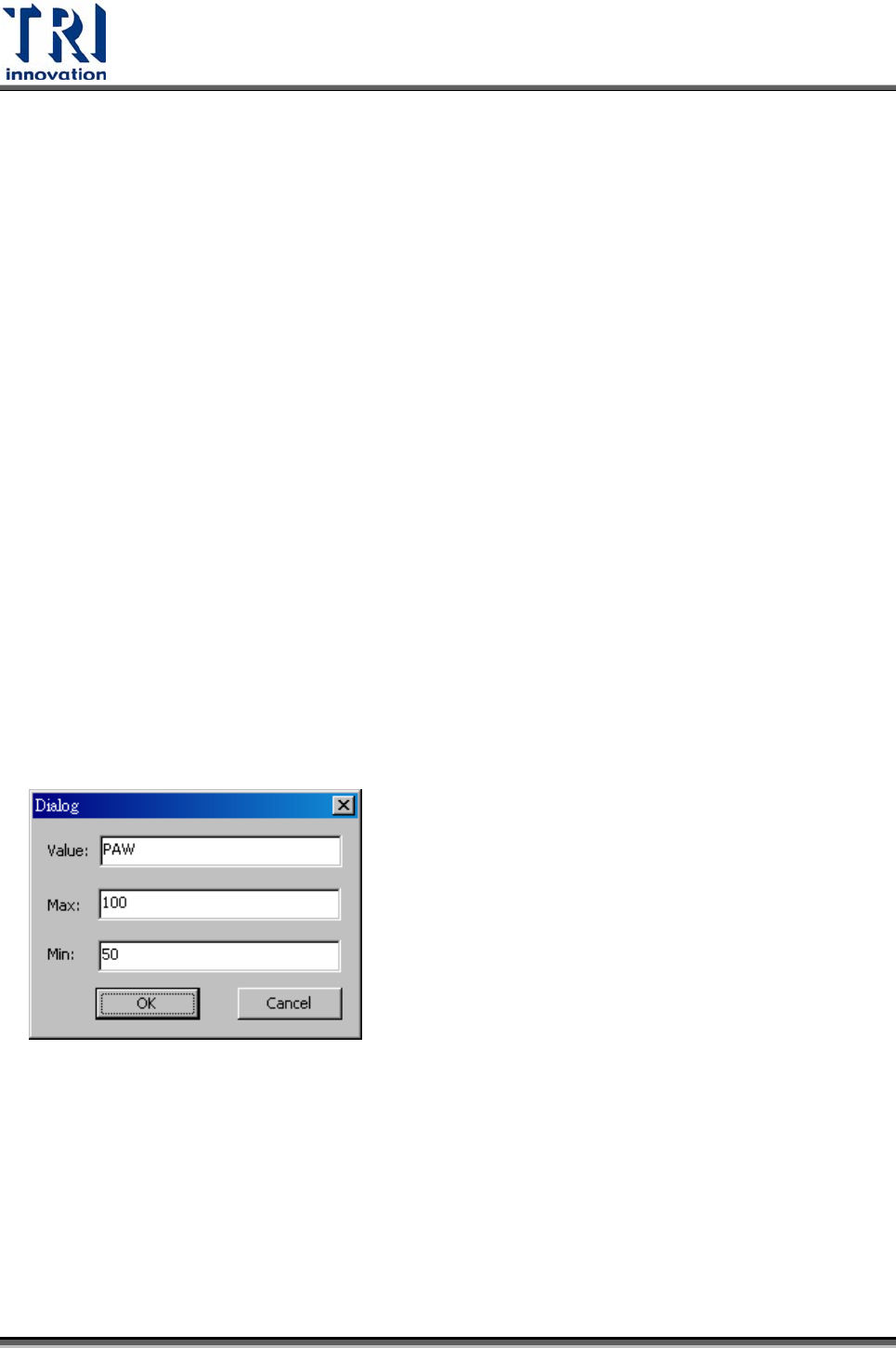

點選在修改的欄位後，按[F1]，可設定此欄位的最大值與最小值。

限制及注意事項

 有 pin 腳的元件，在建 Library 時只能建立一個 Pin 框。

 在設定算式之前，必需先建立該有的資訊，否則系統會出現錯誤訊息。舉例說明：

PAÎ必需先 link parent
