TR7500_Series_Software_ch-v6-3-0.pdf - 第371页

Test Research Inc.  TR7500SeriesUserGuide – Software 359  新增瑕疵 (New Defect) – 在下方列表視窗中欲設定的邏輯方程式上按滑鼠左鍵兩下，可將方程式列在 [ 邏輯 ] 視窗中，接著在 [ 瑕疵 ] 中輸入欲給予的瑕疵名稱，再按下 [ 新增瑕疵 ] ，會出現確認視窗，確定無誤後按 [ 是 ] 即完成設定新瑕疵。若按 [ 否 ] 則不會設定新瑕疵。 z …

Test Research Inc.

358 TR7500SeriesUserGuide–Software

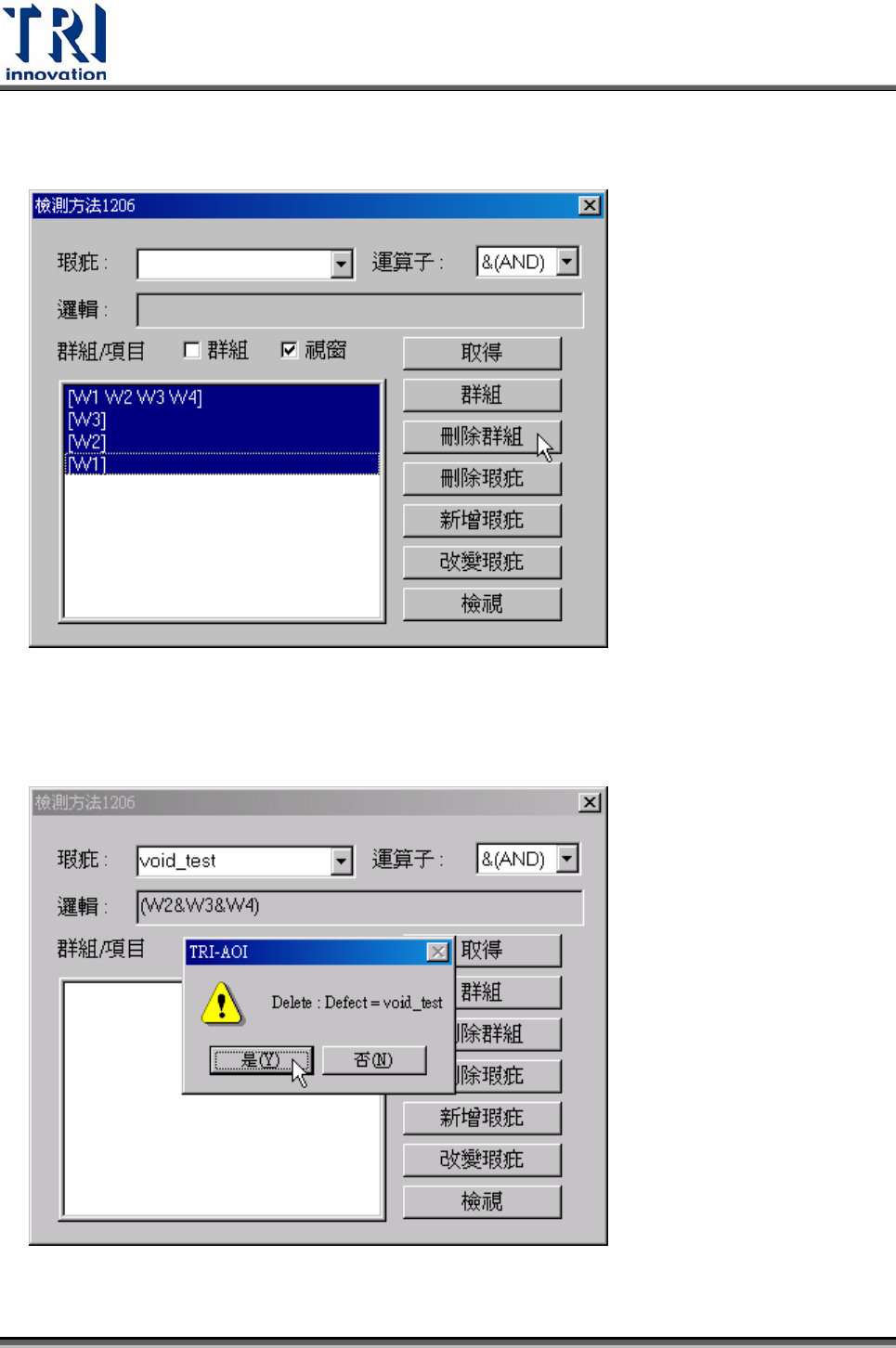

 刪除群組(Delete Group) – 在左方列表視窗中選擇欲刪除的項目，按下[刪除群組]即

可將之刪除。

 刪除瑕疵(Del Defect) – 選擇瑕疵名稱後，點選[刪除瑕疵]，系統會出現確認視窗，

確認後請按[是]就可以將它刪除，若按[否]則不會進行刪除的動作。

Test Research Inc.

 TR7500SeriesUserGuide–Software 359

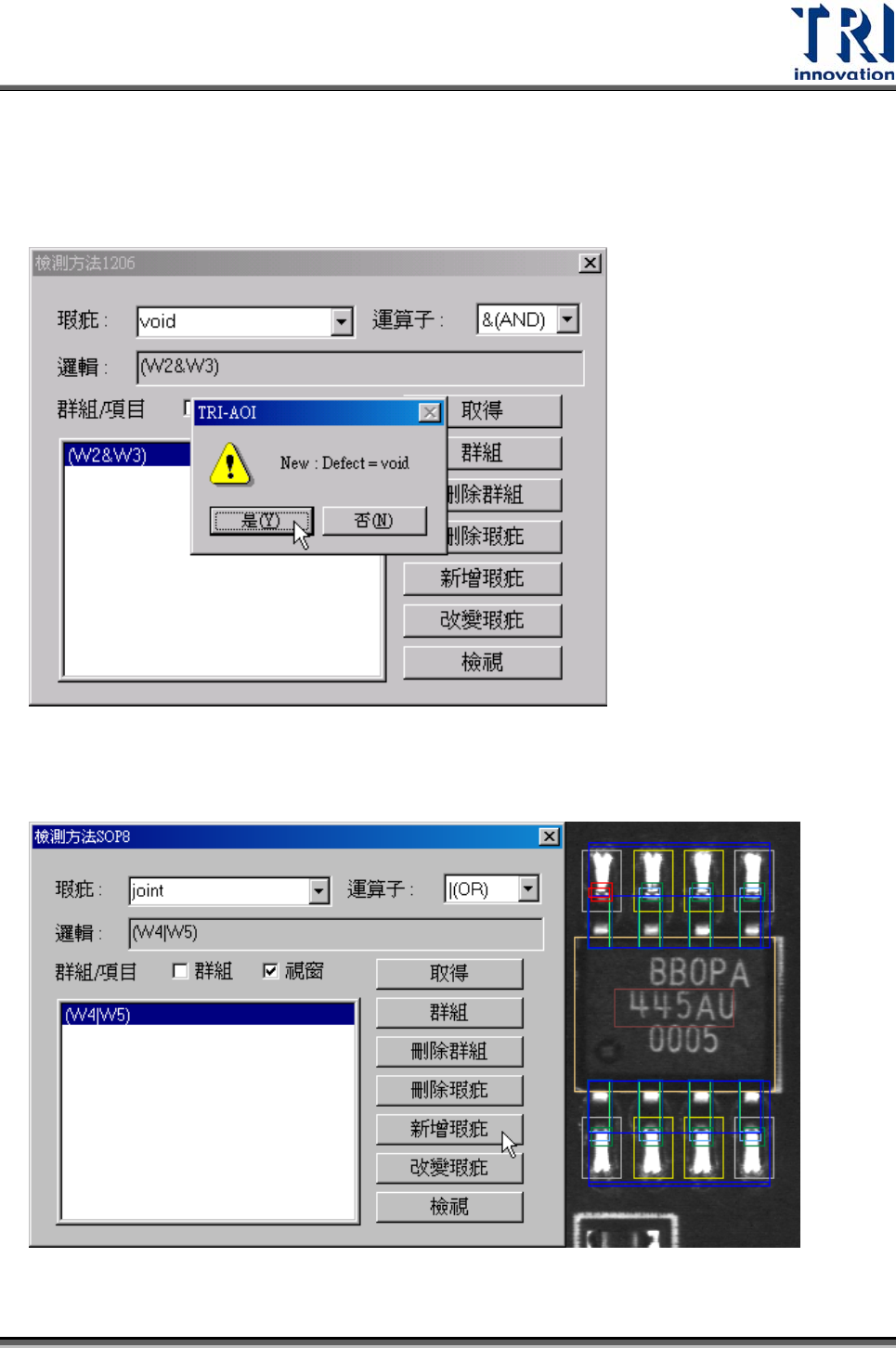

 新增瑕疵(New Defect) – 在下方列表視窗中欲設定的邏輯方程式上按滑鼠左鍵兩

下，可將方程式列在[邏輯]視窗中，接著在[瑕疵]中輸入欲給予的瑕疵名稱，再按下

[新增瑕疵]，會出現確認視窗，確定無誤後按[是]即完成設定新瑕疵。若按[否]則不

會設定新瑕疵。

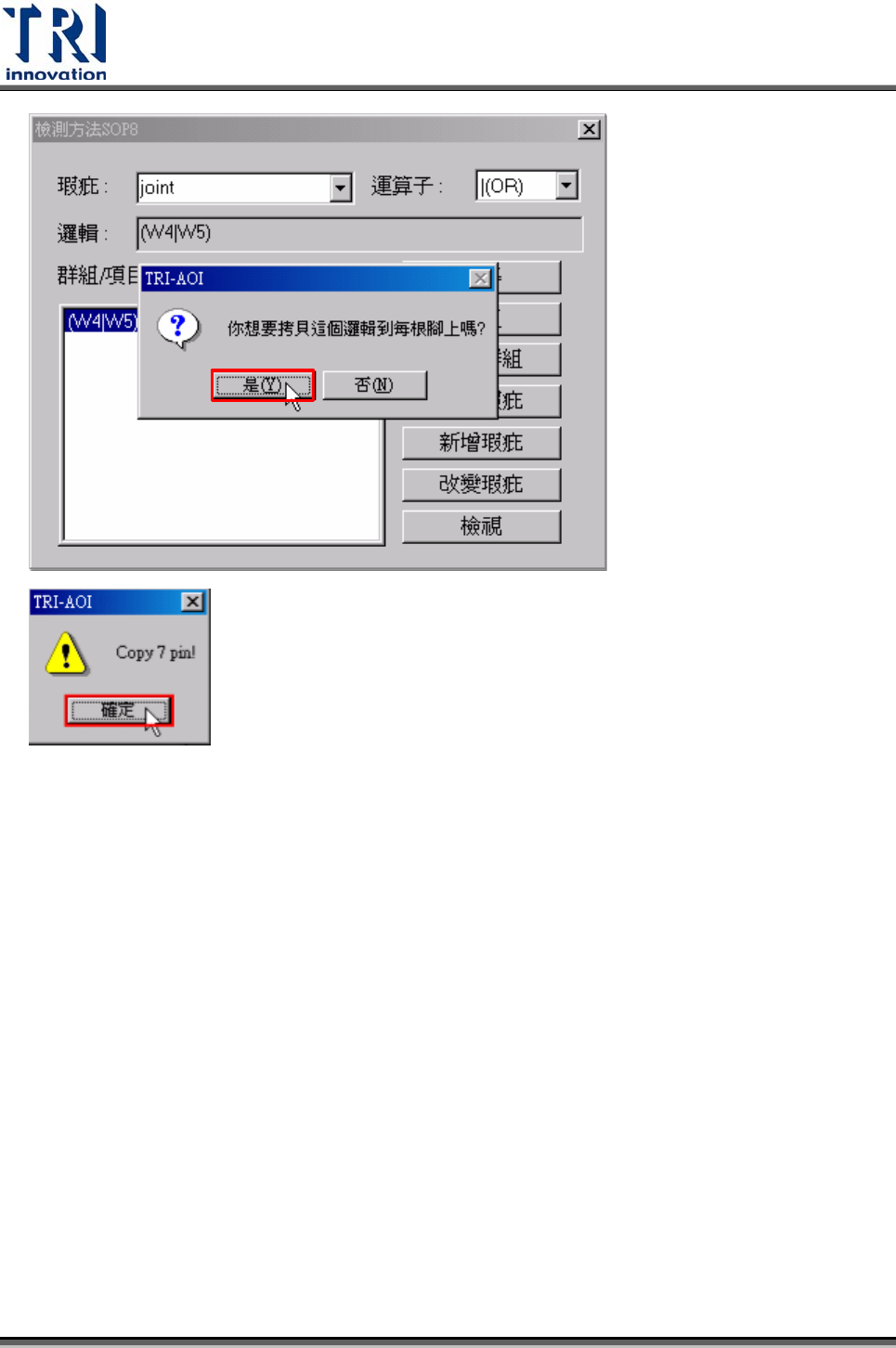

z 若設定邏輯的檢測框是位於 IC 腳上的檢測框，則系統會詢問是否要將邏輯複製

到其他 IC腳上相對應的檢測框上，若有需要請按[是]，系統將會出現視窗告知複

製了多少個邏輯，請按[確定]。

Test Research Inc.

360 TR7500SeriesUserGuide–Software

 改變瑕疵(Change Defect) – 可以改變瑕疵的邏輯或名稱。選取一瑕疵並編輯欲修

改的部分(瑕疵名稱或邏輯方程式)，接著按下[改變瑕疵]會出現確認視窗，確認後按

下[是]即可改變瑕疵的設定，若按[否]則不會進行改變的動作。
