Test Research Inc.

 TR7500SeriesUserGuide–Software 367

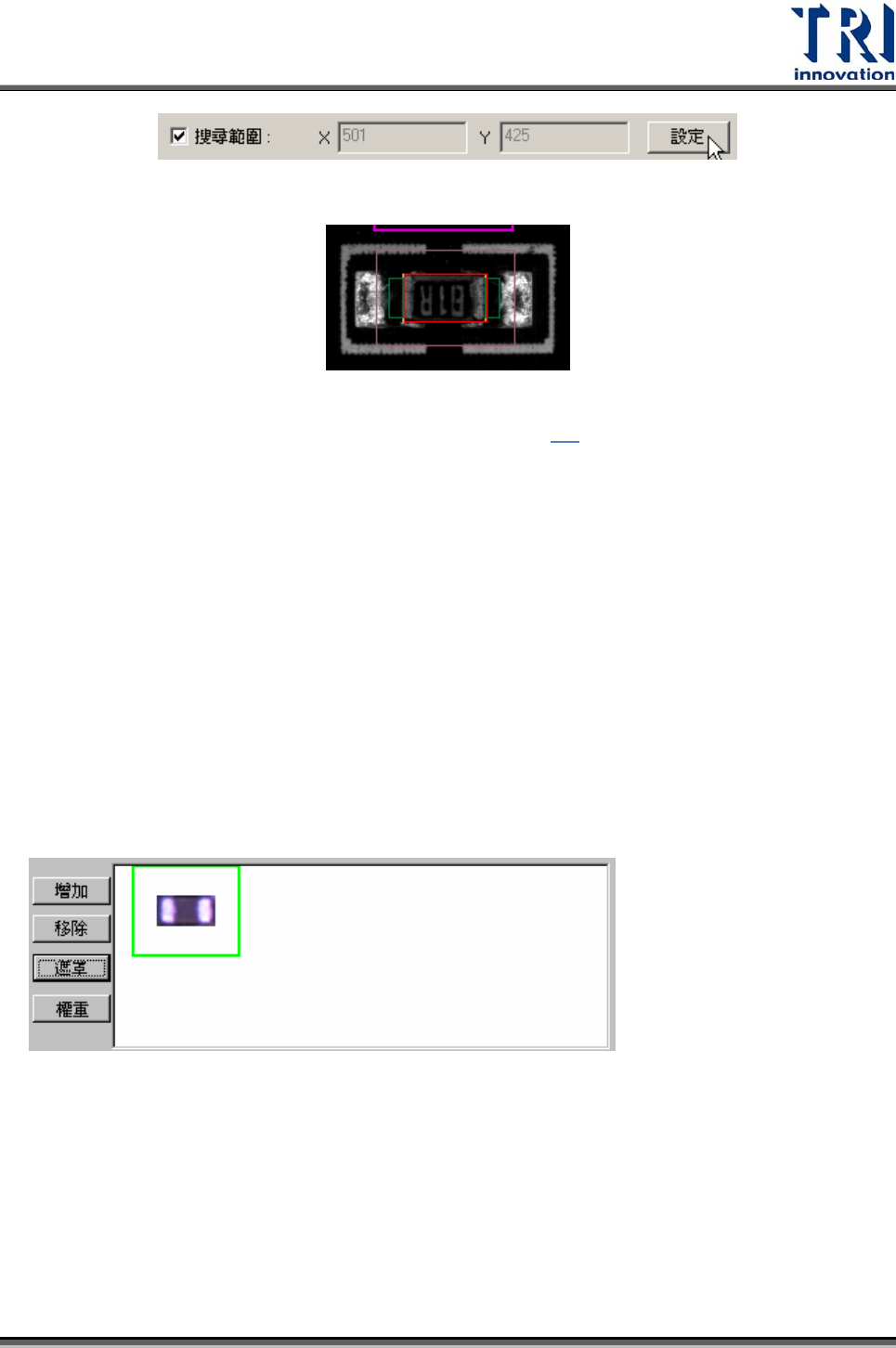

Step4. 設定完成的搜尋範圍以紫紅色細線表示

 影像群組(Image Group) – 當同一形式的元件中有不同群組的元件時，須針對不同

群組的元件設定不同的標準影像，關於群組請參閱

4.2。

 No Image Group – 勾選表示只篩選出包含沒有影像的群組供選擇。例如 0402 這個

Type 中含有 C及 R 兩個群組，而 C類已有存入影像，R 類沒有，則勾選[No

Image Group]時，在[影像群組(Image Group)]選單只有出現 R 類供選擇。

 增加(Add) – 抓取檢測框的標準影像，所抓取的影像將被儲存在[Image]資料夾中，

其檔名顯示在影像的下方。在這個地方只有[Missing]、[Missing Polarity]、[Lead]及

[Solder]四種檢測框可以加影像，其中每一個[Lead]或[Solder]框只可以加一個影

像，而[Missing]或[Missing Polarity]可以加多個標準影像。

 移除(Remove) – 選取欲刪除的影像後按下[移除]鈕即可。

 遮罩(Mask) – 可針對元件影像中可能會變動但不介意的部分設定遮罩，遮罩的區域

如下圖綠色部分，表示檢測時這區域不進行比對。有設定遮罩的影像外圍會以綠色

方塊顯示。

Test Research Inc.

368 TR7500SeriesUserGuide–Software

z 矩形遮罩(Rectangle) – 按下此按鈕會出現矩形遮罩框，將框移到欲進行遮罩的

地方並調整其大小後，按下[內部遮罩(Mask Inside)]，或[外部遮罩(Mask

Outside)]，系統即按照指示設定遮罩。

矩形遮罩內部遮罩外部遮罩

z 圓形遮罩(Circle) –按下此按鈕會出現圓形遮罩框，將框移到欲進行遮罩的地方並

調整其大小後，按下[內部遮罩(Mask Inside)]，或[外部遮罩(Mask Outside)]，系

統即按照指示設定遮罩。

圓形遮罩內部遮罩外部遮罩

Test Research Inc.

 TR7500SeriesUserGuide–Software 369

z 畫筆(Pen) –可使用本工具以手動方式個別指定哪些部分要設定遮罩。選擇本按

鈕後會出現畫筆圖示，對於想要設定遮罩的地方按下滑鼠左鍵即可，設定為遮罩

的地方將會變成綠色。

z 橡皮擦(Eraser) – 可使用本工具將已經設定為遮罩的部分清除。

z Width – 當使用畫筆或橡皮擦時，可使用本功能指定畫筆或橡皮擦的粗細。

z 內部遮罩(Mask Inside) – 將矩形框或圓形框的內部完全遮罩。

z 外部遮罩(Mask Outside) –將矩形框或圓形框的外部完全遮罩。

z 清除全部(Clear All) – 將設定遮罩的部分完全清除。

4.9.8.3 比對條件(PassLevel)

在此可以設定檢測框比對條件的參數，檢測結果是否通過端看是否有通過比對的條

件。
