378 TR7500SeriesUserGuide–Software
[merge library..]系統會將設定套給同 type的相同檢測框。

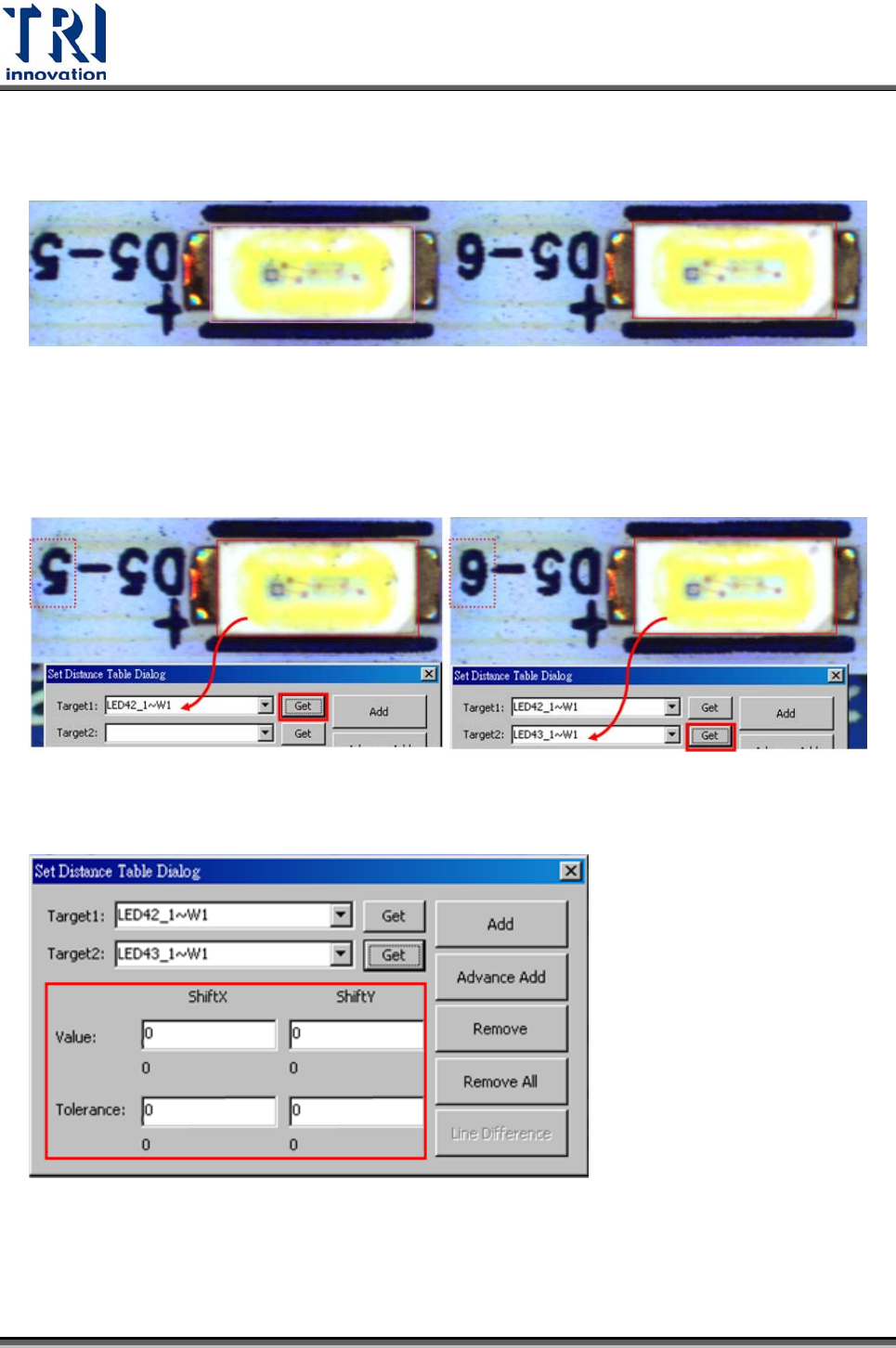

z 跨元件的量測
只能在 Train Dialog 做設定(按右鍵選擇[Set Distance])，無法在 Library 內做
設定。
利用設定界面上的[Get]按鈕，將所選的框帶入 Target 內。
設定二個框的距離檢測參數。
完成後按下[Add]按鈕。
Test Research Inc.
TR7500SeriesUserGuide–Software 379
設定可選擇是否[By Board]或[By Type] ([Target1]和[Target2]為同元件之檢測
框才可使用)設定。
檢測結果的顯示
z 檢測結果在 Result Tree 以[Target1]作為顯示的元件名稱。
z 並將檢測結果存在[*.pfl]檔內傳至 SPC。
4.9.9 工具列
介紹其他工具列
4.9.9.1 連結(Link)
若勾選[連結]選項，系統會顯示出目前所選取的檢測框與其他檢測框的連結，以亮藍色
線條表示。
Test Research Inc.
380 TR7500SeriesUserGuide–Software
4.9.9.2 Active
勾選此選項表示只顯示目前所選取的檢測框
4.9.9.3 選取(Select)
若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起
來。
