4.9.9 工具列

介紹其他工具列

4.9.9.1 連結(Link)

若勾選[連結]選項，系統會顯示出目前所選取的檢測框與其他檢測框的連結，以亮藍色

線條表示。

Test Research Inc.

380 TR7500SeriesUserGuide–Software

4.9.9.2 Active

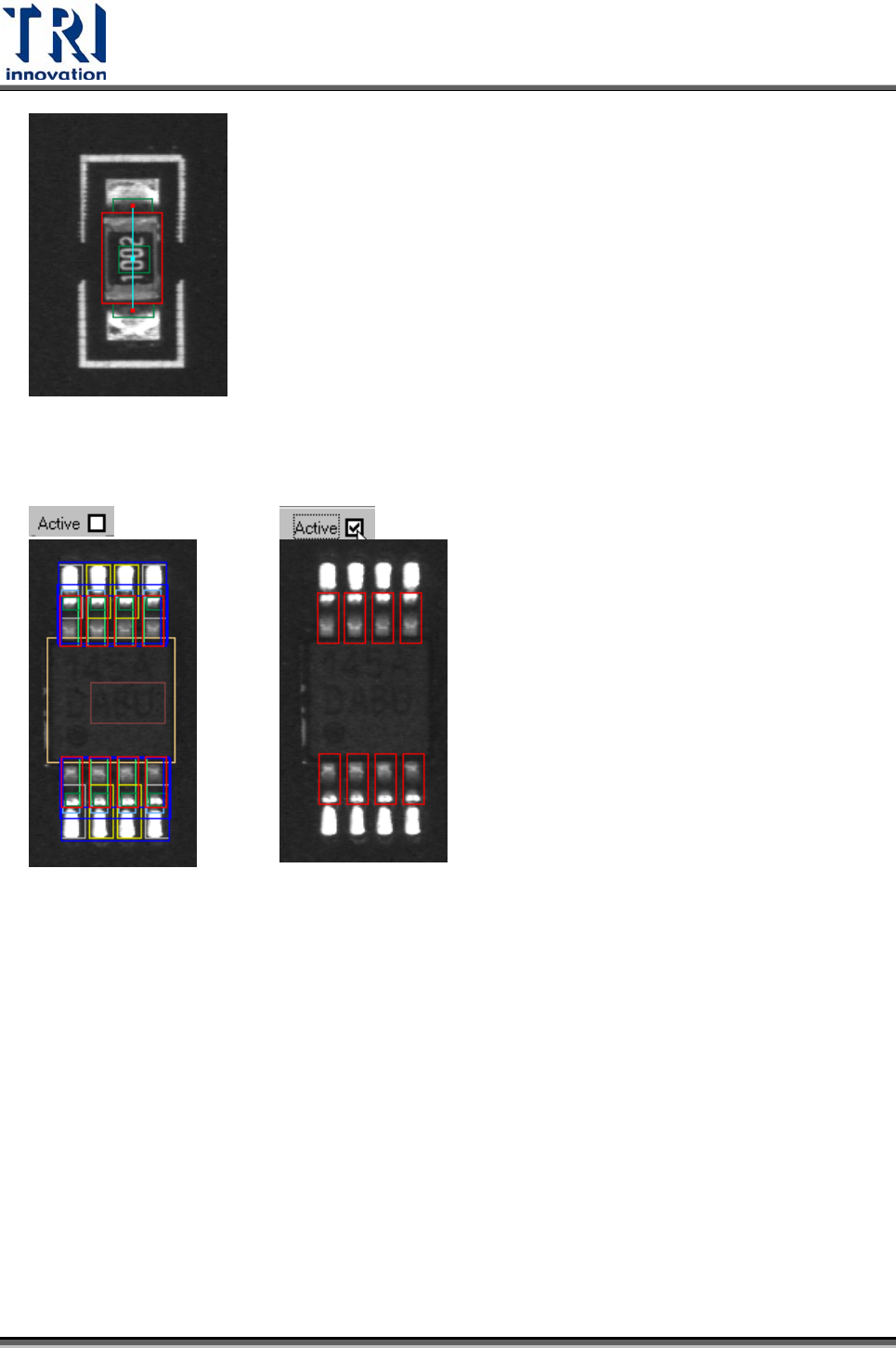

勾選此選項表示只顯示目前所選取的檢測框

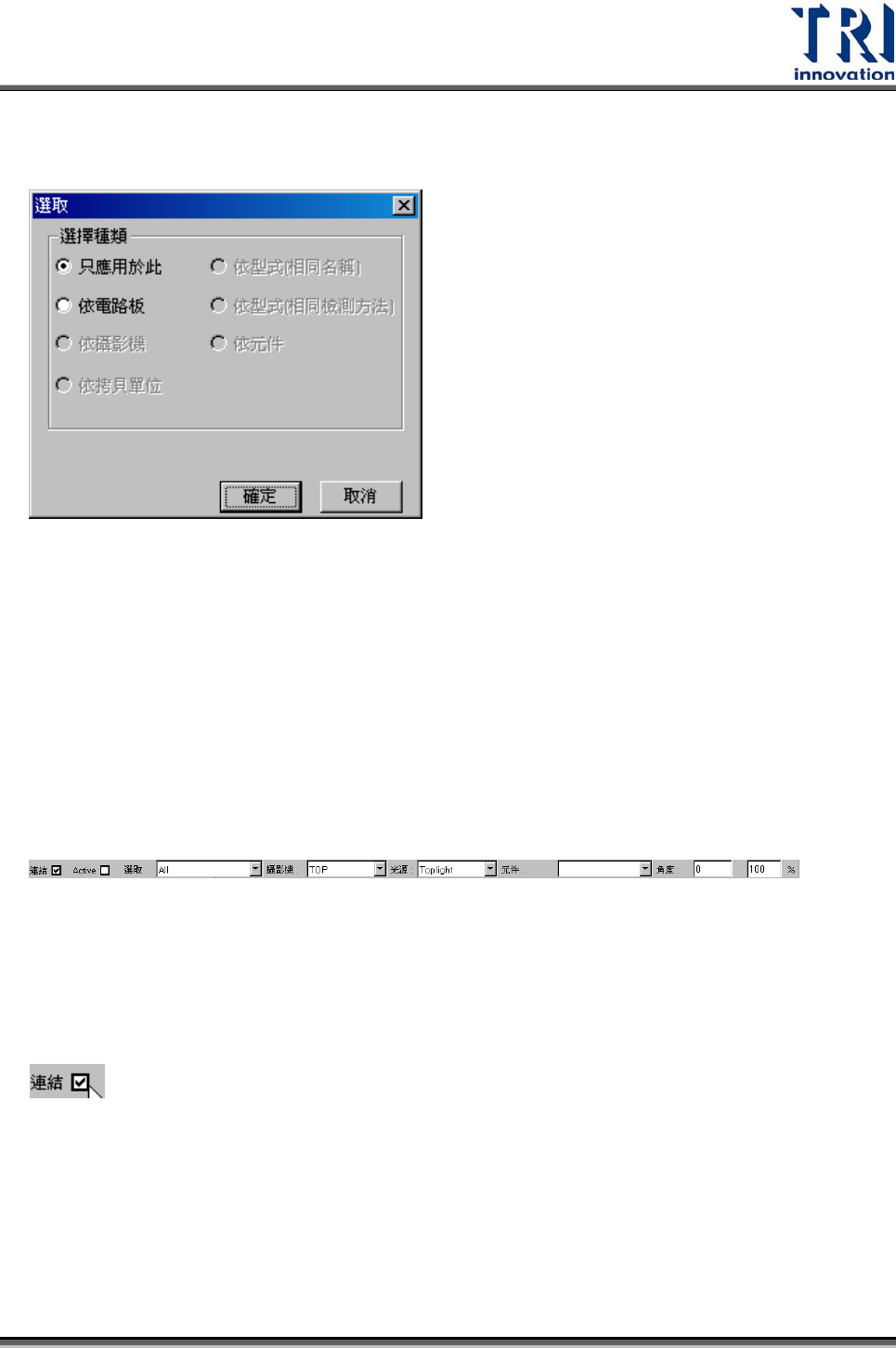

4.9.9.3 選取(Select)

若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起

來。

Test Research Inc.

 TR7500SeriesUserGuide–Software 381

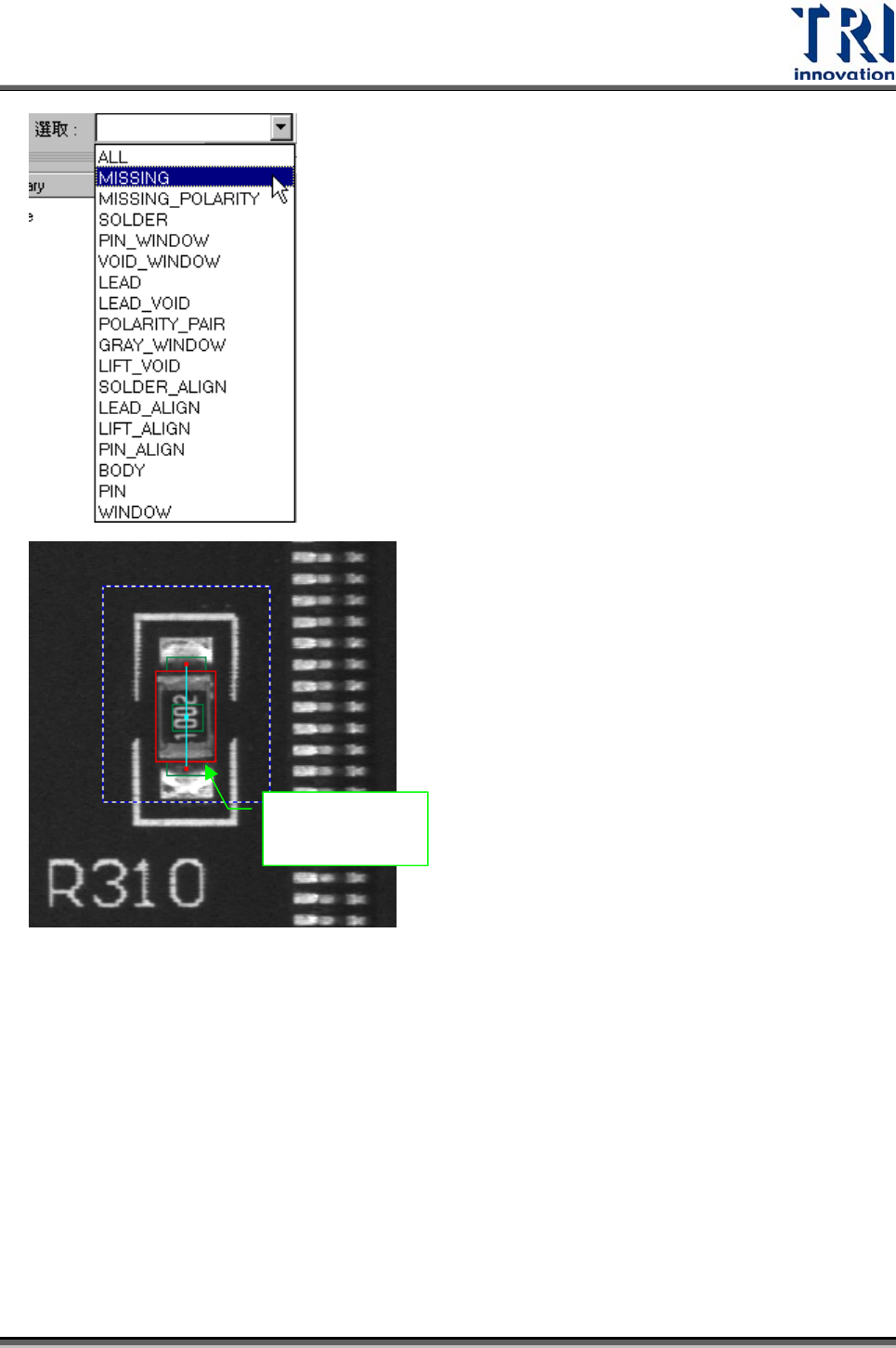

只有 Missing

框可以被選取

4.9.9.4 攝影機(Camera)

選擇要檢視哪一支攝影機的影像。若選擇上方攝影機，則畫面中會顯示上方攝影機的

影像，以及所有的檢測框。若選擇其他角度的攝影機，則畫面中會顯示該攝影機的影

像，以及僅顯示使用該支攝影機檢測的檢測框。

4.9.9.5 光源(Light)

選擇一個此檢測框要使用的光源。每一支攝影機各有兩組光源可以選擇。在此位置設

定光源僅只有作目前的檢視用，對於檢測框光源參數的設定必須在[屬性]視窗作修改。
