Test Research Inc. 28 TR7500SeriesUserGuide – Software 13) 全部完成後 [ 產生多連板元件資料 ] 頁籤如下，若有需要修改可再次按下該板的 [Locate] 按鈕，重新尋找定位元件。 14) 設定板子大小 15) 按 [ 下一步 ] 按鈕

Test Research Inc.

 TR7500SeriesUserGuide–Software 27

12) 接著以相同的方法設定其餘多連板的資訊。

Test Research Inc.

28 TR7500SeriesUserGuide–Software

13) 全部完成後[產生多連板元件資料]頁籤如下，若有需要修改可再次按下該板的

[Locate]按鈕，重新尋找定位元件。

14) 設定板子大小

15) 按[下一步]按鈕

Test Research Inc.

 TR7500SeriesUserGuide–Software 29

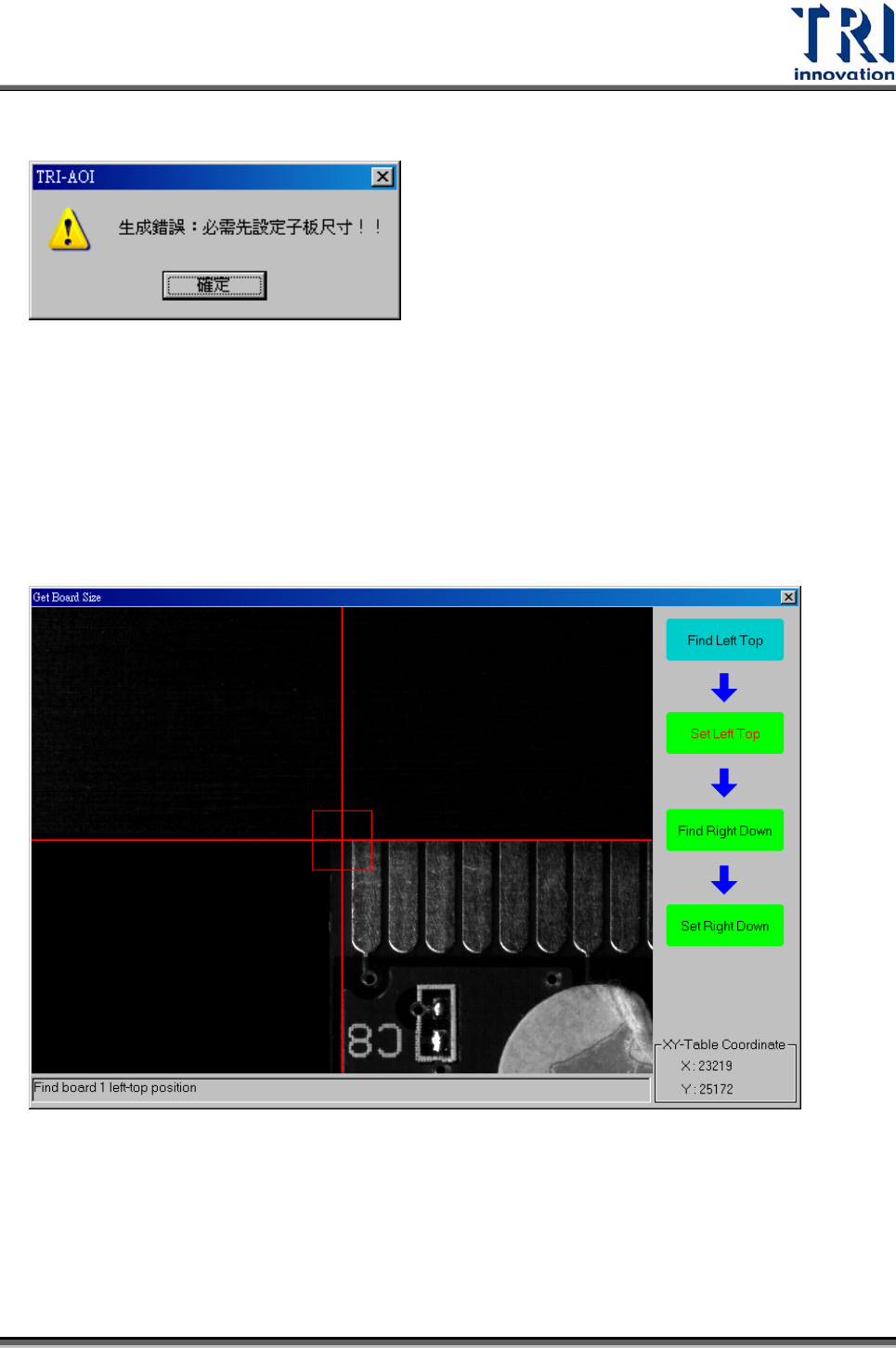

16) 系統會自動跳入設板子大小的對話框。

2.4.4 設定電路板尺寸

告知系統此電路板中之 1號板位置。在此系統中為配合以後程式修改多連板配置，板

子大小為必設條件。如果配成單板請設定大板(Panel)的板子大小。

17) 將攝影機移動到 1號電路板的左上角位置後，按下[Set Left Top]按鈕，取得其座

標位置。
