Test Research Inc. 388 TR7500SeriesUserGuide – Software 3) 選擇 [Pin] 框後按下 [ Mirror Copy] 按鈕，依據 Y 軸進行鏡射，將此箭測框對應 Y 軸複製到另一端。也可以使用 [ Add Pin] 再增加一隻腳到另一端。

Test Research Inc.

 TR7500SeriesUserGuide–Software 387

4.9.10.2 例 2 – IC類

1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元件來

製作元件。接著調整本體框的大小及位置使其與元件本體的大小一致。

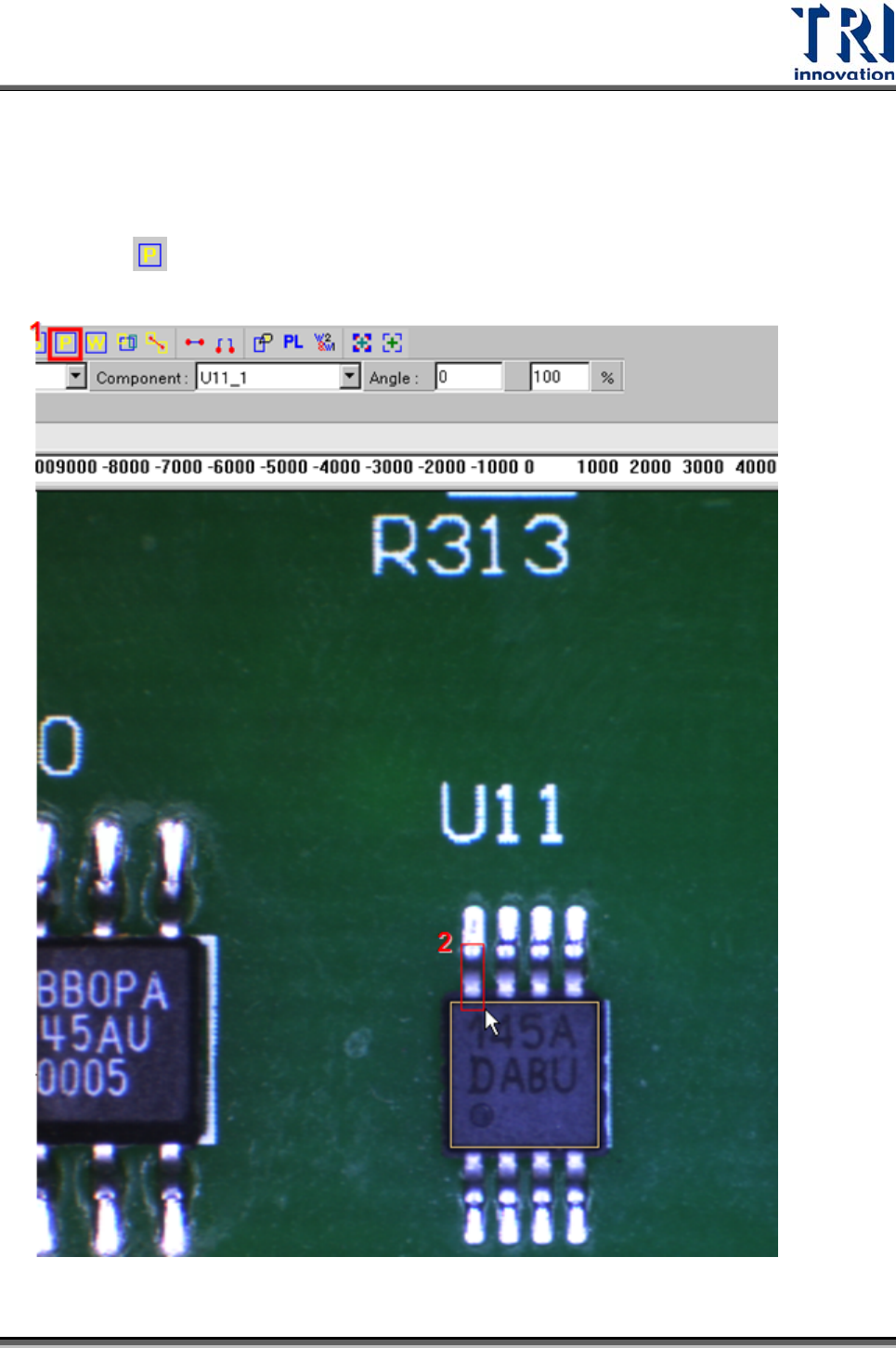

2) 按下[ Add Pin]按鈕來增加一個[Pin]框，並將此框移動到框住其中一支位於兩

端的 IC腳。

Test Research Inc.

388 TR7500SeriesUserGuide–Software

3) 選擇[Pin]框後按下[ Mirror Copy]按鈕，依據 Y 軸進行鏡射，將此箭測框對應

Y 軸複製到另一端。也可以使用[ Add Pin]再增加一隻腳到另一端。

Test Research Inc.

 TR7500SeriesUserGuide–Software 389

4) 選擇位於兩端的兩個[Pin]框後，按下[ Add Pin]來以內插法增加其他[Pin]框。
