Test Research Inc.  TR7500SeriesUserGuide – Software 389 4) 選擇位於兩端的兩個 [Pin] 框後，按下 [ Add Pin] 來以內插法增加其他 [Pin] 框。

Test Research Inc.

388 TR7500SeriesUserGuide–Software

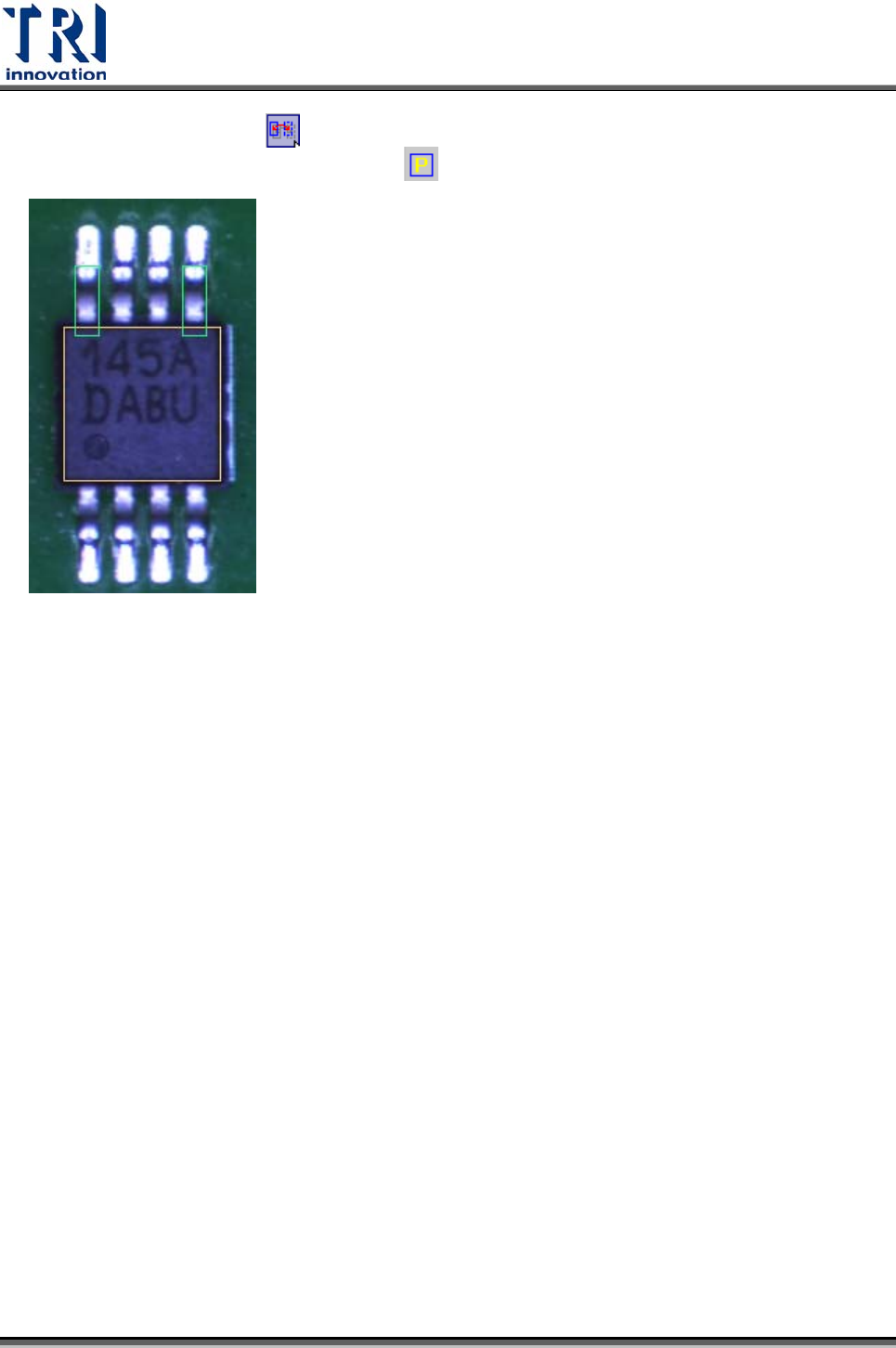

3) 選擇[Pin]框後按下[ Mirror Copy]按鈕，依據 Y 軸進行鏡射，將此箭測框對應

Y 軸複製到另一端。也可以使用[ Add Pin]再增加一隻腳到另一端。

Test Research Inc.

 TR7500SeriesUserGuide–Software 389

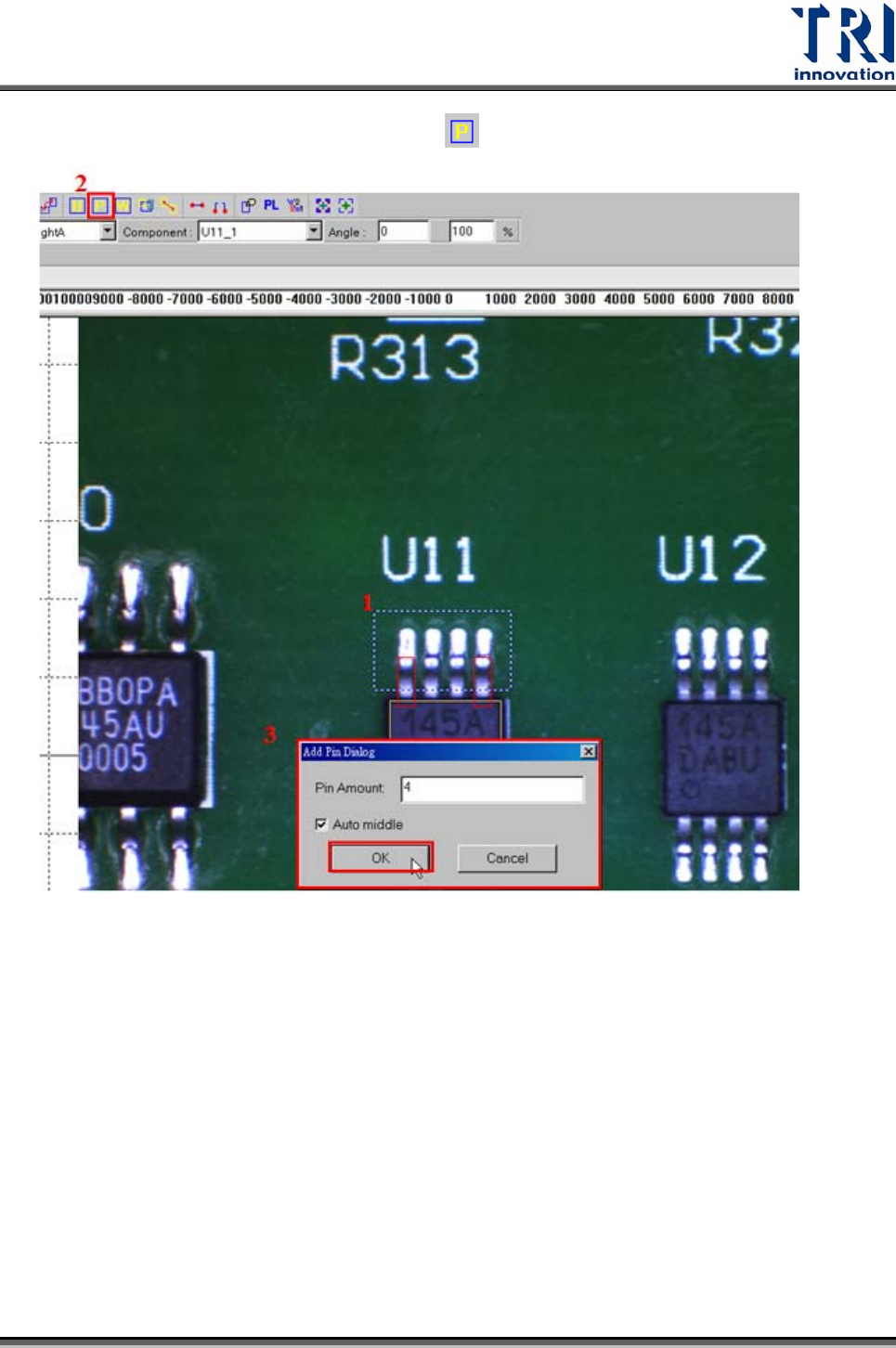

4) 選擇位於兩端的兩個[Pin]框後，按下[ Add Pin]來以內插法增加其他[Pin]框。

Test Research Inc.

390 TR7500SeriesUserGuide–Software

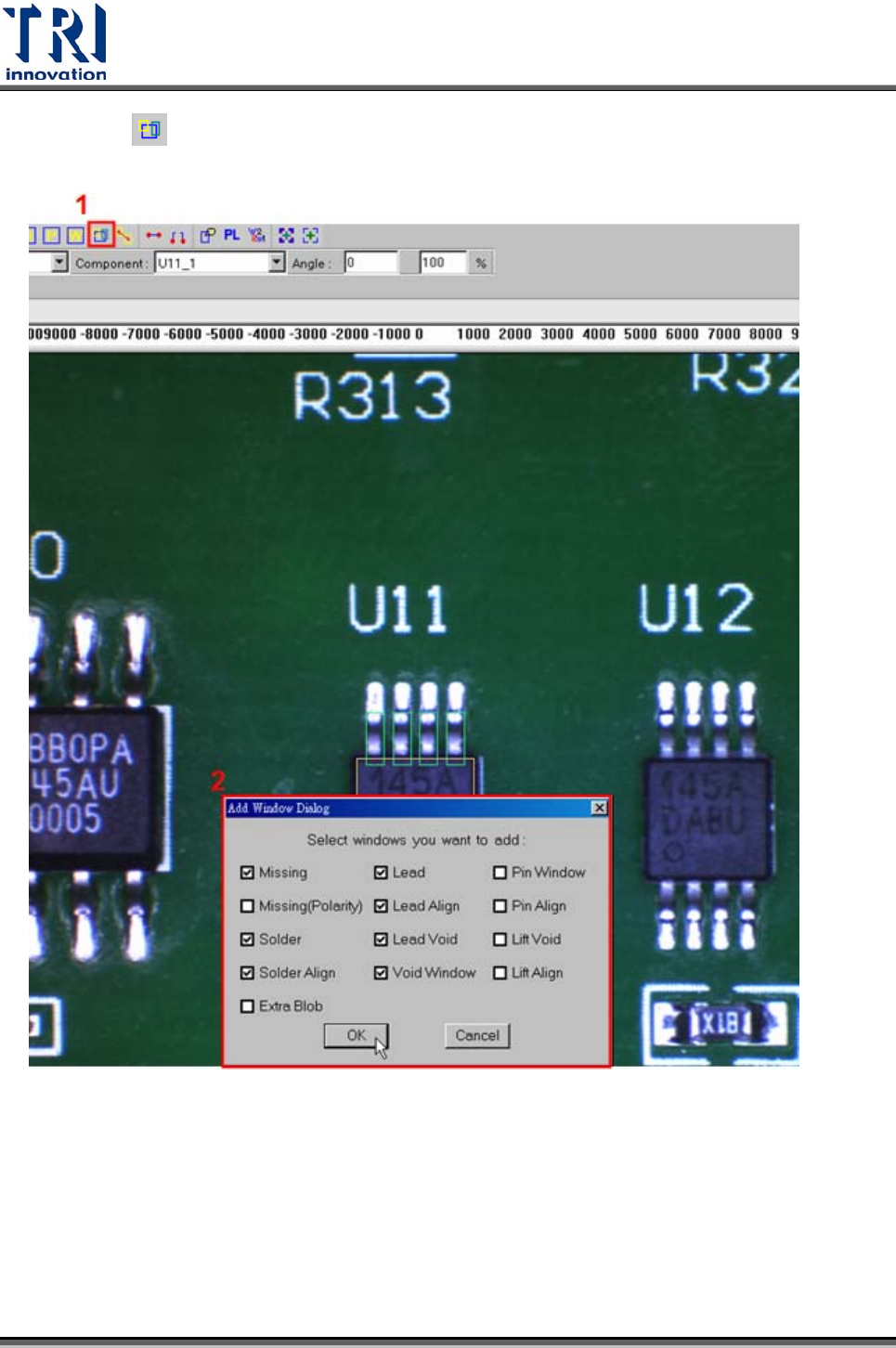

5) 按下[ Add all]來增加檢測框，對於此 IC選擇了[missing (Polarity)]、

[Solder]、[Solder Align]、[Lead]、[Lead Align]、[Lead Void]。
