Edge threshold – 相臨 pixel 之灰階差異門檻值。
Edge Pixel Count Tolerance – 點數門檻值，檢測框範圍內合乎條件的點的總數大
於這個值則顯示 Fail。
4.10.2.13 Color Window 檢測框
用來檢測 RGB在特定範圍或條件下所佔的比重，可用來檢測灰階差異不明顯但某一
RBG 顏色差異大的位置，例如銅箔。將 RGB 當成空間中的 XYZ 軸，當設定 RGB 的
High-Low 後可在彩色空間中畫出一長方體，當測試點的 RGB 落在這長方體中即為我
們要檢測之值，另外可設定 Ratio 值的 Under (void 的 dark) 或 Over (void 的 bright)來
檢測不良。
參數設定
Test Research Inc.
TR7500SeriesUserGuide–Software 405

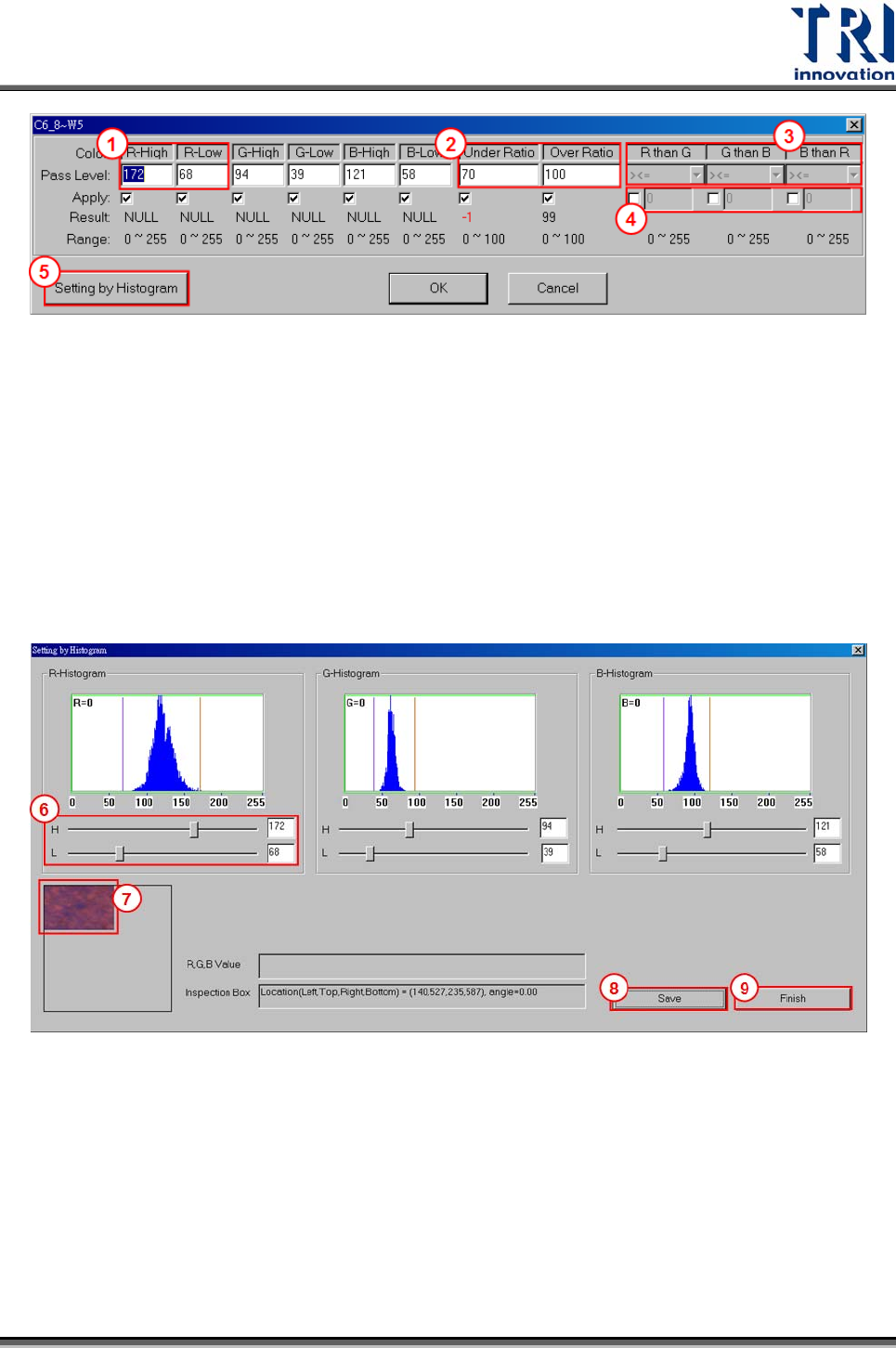

1) RGB 上下限設定
2) 設定超過或低於標準比例值，面積小於[Under Ratio]或大於[Over Ratio]則為
Fail。
3) 設定 RGB 值關係式(大於、小於) ，可為負值
4) 除了設定關係式，還可以設定兩者的差值
5) 可顯示檢測框之 RGB 分布(下頁)
6) 可直接輸入 RGB上下限或用滑鼠拖曳上下限
7) Color window 影像
8) 將設定好的值存入 pass level (確認 apply是否勾選)
9) 關閉該視窗
Test Research Inc.
406 TR7500SeriesUserGuide–Software
4.10.2.14 Caliper Pair
以成對的檢測框定位 BGA類型元件的本體位置，可以檢測 BGA 類型元件的偏移。

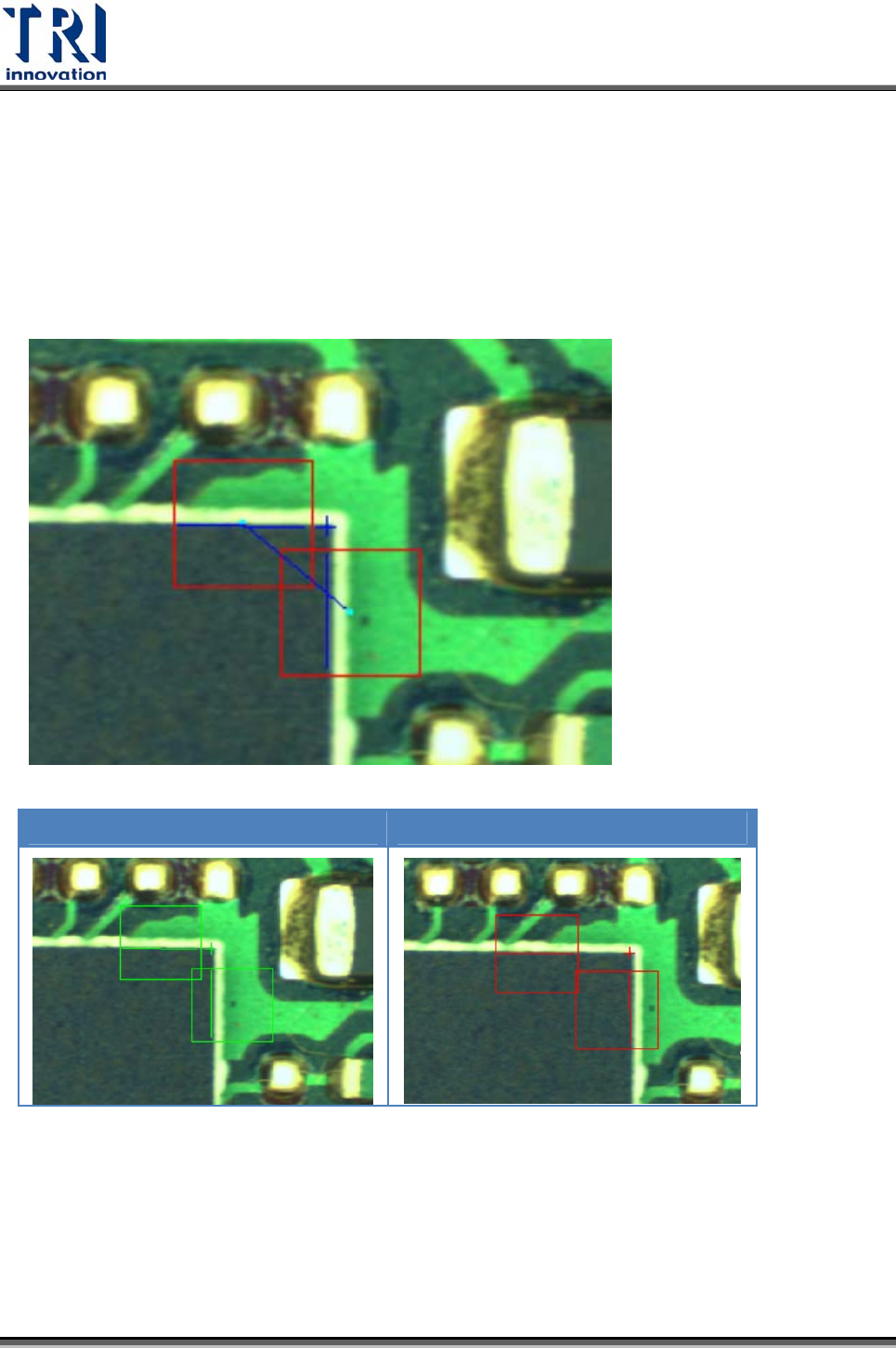

設定方式－在 Train視窗下，使用[增加 1 個框(Add 1 Box)]並選擇[Caliper Pair]時，可
產生一組成對的 Caliper Window。接著將兩個 Window 移至適當的位置，並按下[設定
(Setting)]調整屬性。調整完後選擇兩個檢測框後，按下[Train]。系統會紀錄現在 BGA
角的 CAD 值。
PASS FAIL
參數設定畫面
