Test Research Inc. 410 TR7500SeriesUserGuide – Software 2) Angle 將搜尋邊的有效範圍縮小為約檢測框長邊的十分之一，如圖所示，綠色部分代表框，紫色部分為搜尋邊的兩有效區域。設定時請讓檢測的邊落入兩紫色區域，才不容易發生誤判。方法是找出灰階變化最劇烈的地方，如果灰階變化不明顯，可調整 Weighting 。以範例說明檢測框擺放的位置 Good 檢測結果

Test Research Inc.

 TR7500SeriesUserGuide–Software 409

 Edge Type – 選取要抓取的邊是上白下黑，還是上黑下白（左右亦同）。

 Shift – 位移量的門檻值（絕對值）。超過此值為 FAIL，反之為 PASS。

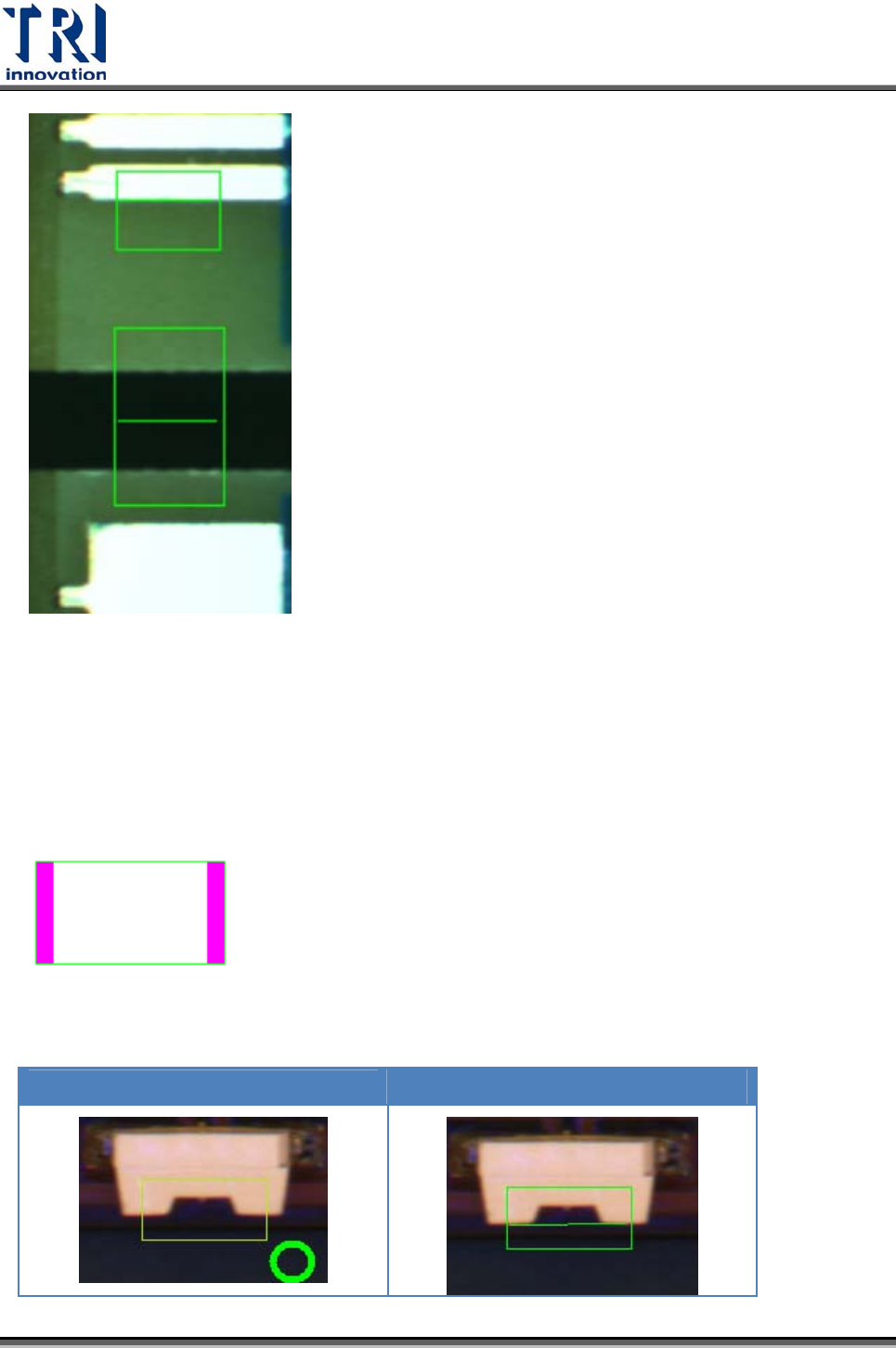

如下圖所示，將[Edge Number]設為 2，可以抓兩個邊的中線。而圖中最上面的要抓取

的邊是上白下黑，所以[Edge Type]設為 Top/Left Bright。此一應用，就可以抓取邊到

邊的距離、邊到縫隙中點的距離、縫隙到縫隙的距離。

Test Research Inc.

410 TR7500SeriesUserGuide–Software

2) Angle

將搜尋邊的有效範圍縮小為約檢測框長邊的十分之一，如圖所示，綠色部分代表框，

紫色部分為搜尋邊的兩有效區域。設定時請讓檢測的邊落入兩紫色區域，才不容易發

生誤判。方法是找出灰階變化最劇烈的地方，如果灰階變化不明顯，可調整

Weighting。

以範例說明檢測框擺放的位置

Good

檢測結果

Test Research Inc.

 TR7500SeriesUserGuide–Software 411

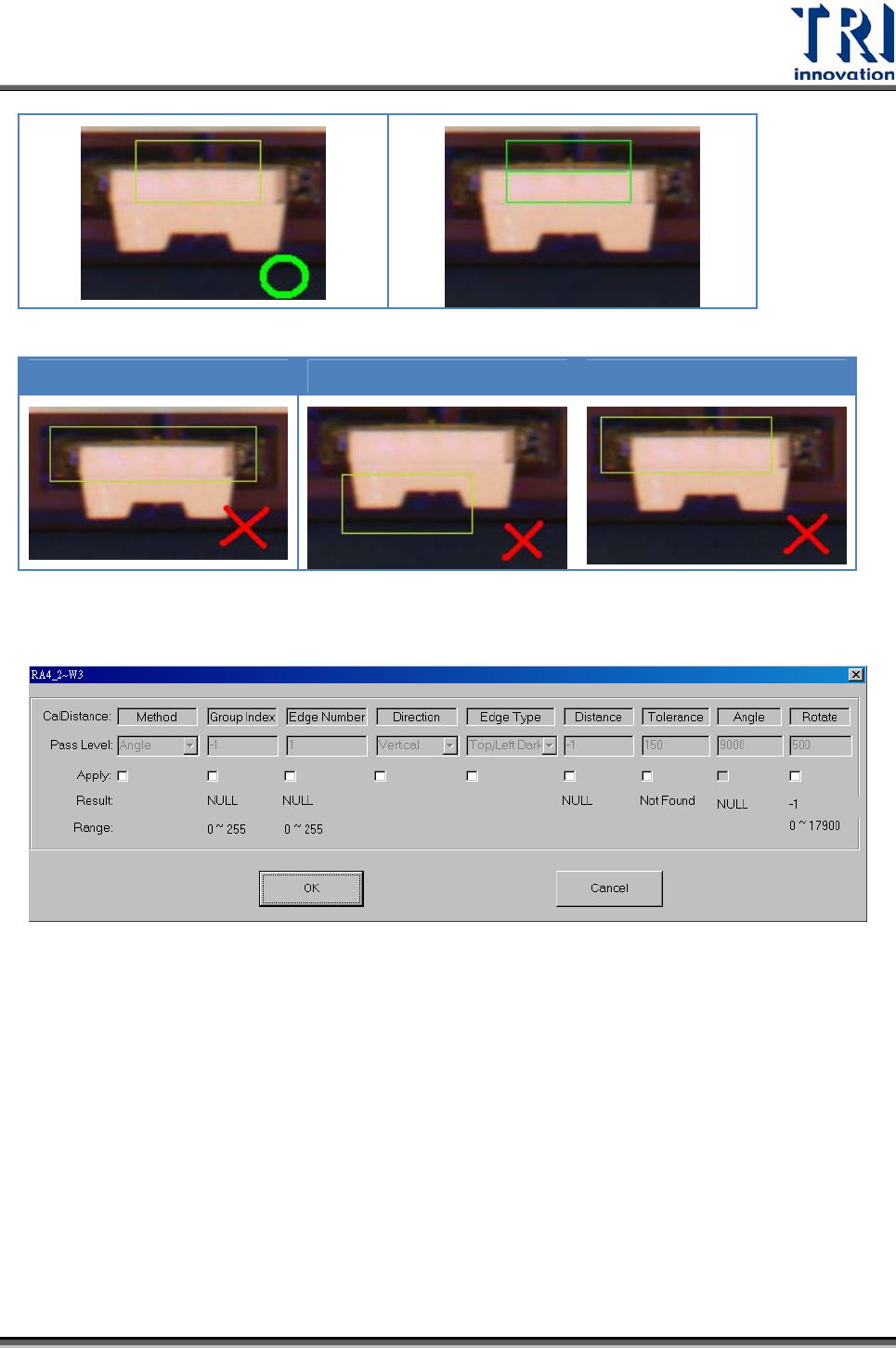

Bad Bad Bad

參數設定

 Angle – Train之後的標準角度。目前此功能沒有開放手動輸入，由系統自動判斷。

Horizontal 的框自動設為 0 度，Vertical 的框自動設為 9000 度，單位為百分之一

度。

 Rotate – 旋轉角度的 passlevel。量測超過此設定角度為 FAIL，不超過為 PASS。

單位為百分之一度，設定範圍為 0~17999。例：若值為 345，代表找到的角度與

Train 時的標準相差 3.45度。

3) CalDistance 檢測框的異動及新舊程式的轉換

 新的[CalDistance]會將[Group Index]和[Shift]欄位移除，由新的設定界面所取代。
