Test Research Inc.

430 TR7500SeriesUserGuide–Software

若沒有先開啟程式或完成 ATPG 步驟，按下[Train]按鈕將不會有動作。

Test Research Inc.

 TR7500SeriesUserGuide–Software 431

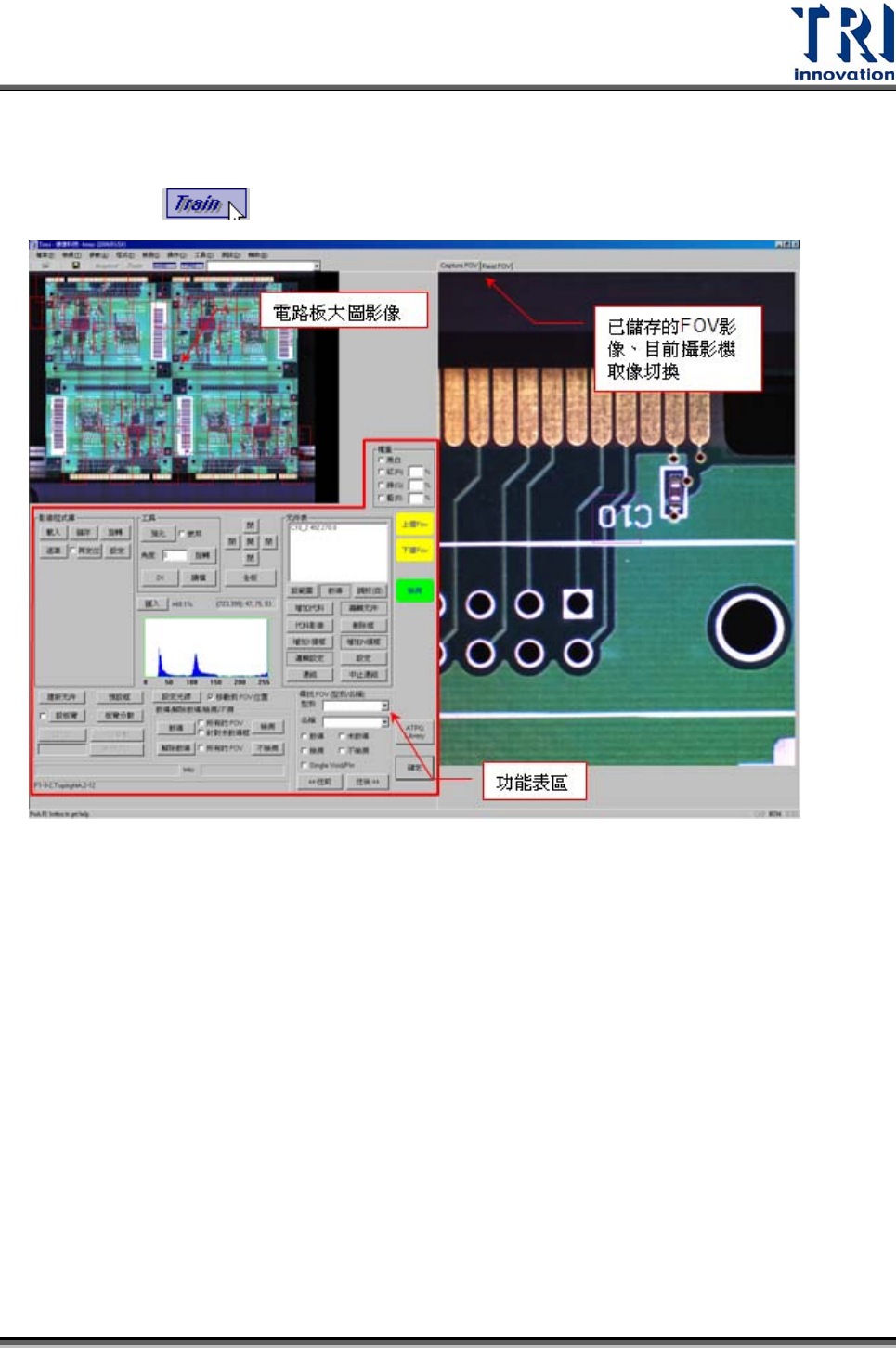

5.2 Train視窗畫面

按下畫面上的按鈕，可以進入教導視窗畫面如下：

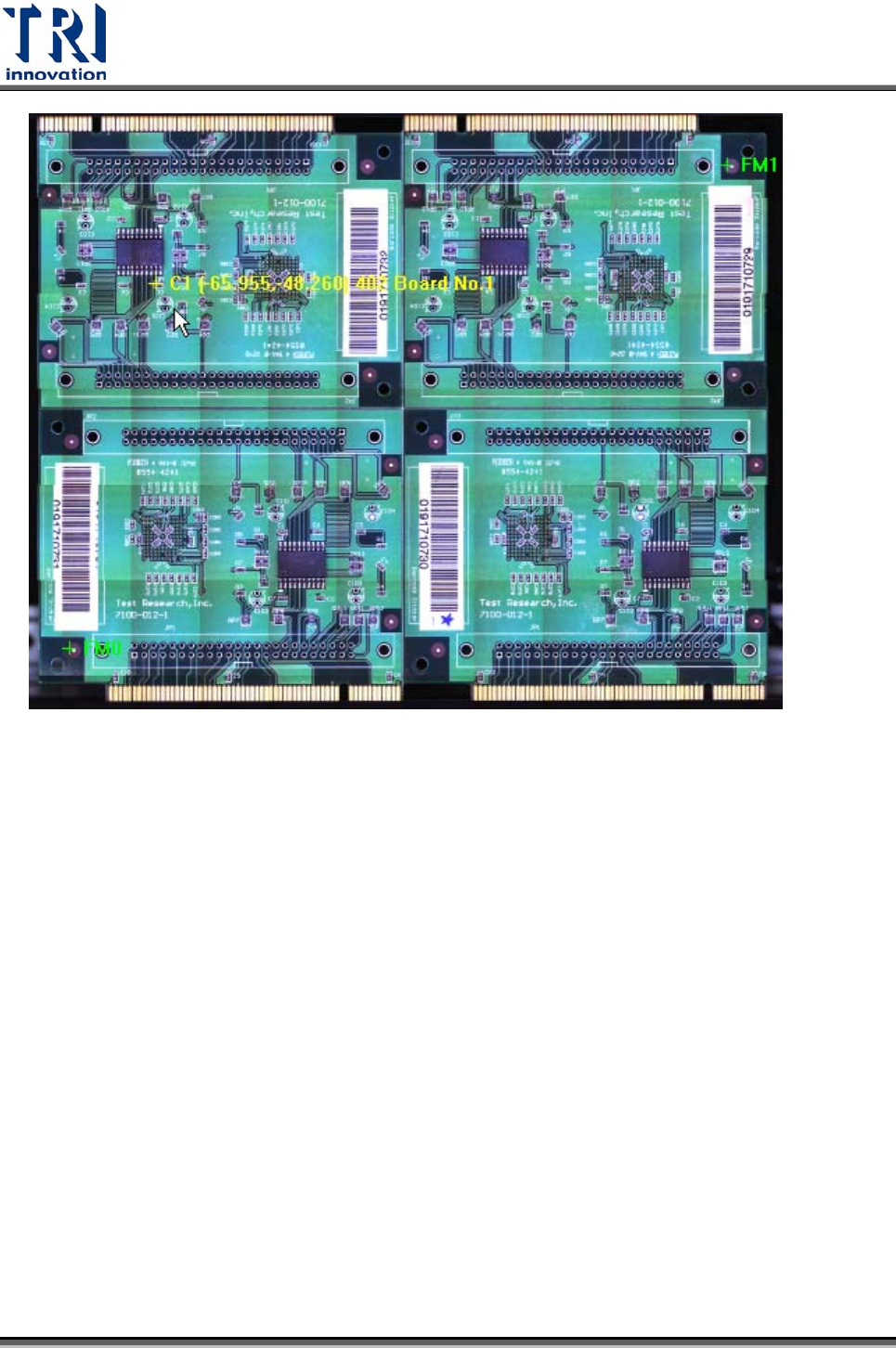

5.3 電路板大圖(Board view)

 在本區域會顯示出系統所切割出來的 FOV 區位位置，在功能表區可以切換所想要

顯示的 FOV。

 在此區域的 FOV 範圍內以滑鼠左鍵點選，可將[目前實際 FOV 影像]及[已儲存的

FOV 影像]畫面切換至目前點選的 FOV。

5.4 目前攝影機取像

在右方 FOV區域點選[Real FOV]頁籤，即可顯示出目前攝影機實際取得的電路板影

像，可以在[電路板大圖]上的 FOV 區域直接點選，且在此影像範圍內按滑鼠右鍵移動

攝影機取像。

Test Research Inc.

432 TR7500SeriesUserGuide–Software

5.5 已儲存的FOV影像

 若在右方 FOV 區域點選[Capture FOV]頁籤，在此區域所顯示的是 FOV 取像時所

儲存的影像檔案，可以在[電路板大圖]上的 FOV區域直接點選，或以[功能表區]的

工具移動前一張或後一張影像來檢視。

 在本區域影像之右下角會顯示出當時所點選的元件的群組(Group)，若所點選的元

件沒有分群，則影像的右下角就不會顯示文字。在本區左下角會顯示出當時所點選

的檢測框的 Fail String。

 在本區域影像之右上角會顯示出當時所點選檢測框所設定的[權重(Weighting)]。
