Test Research Inc.  TR7500SeriesUserGuide – Software 433 5.5.1 功能表在此區域內按下滑鼠右鍵會出現功能列表

Test Research Inc.

432 TR7500SeriesUserGuide–Software

5.5 已儲存的FOV影像

 若在右方 FOV 區域點選[Capture FOV]頁籤，在此區域所顯示的是 FOV 取像時所

儲存的影像檔案，可以在[電路板大圖]上的 FOV區域直接點選，或以[功能表區]的

工具移動前一張或後一張影像來檢視。

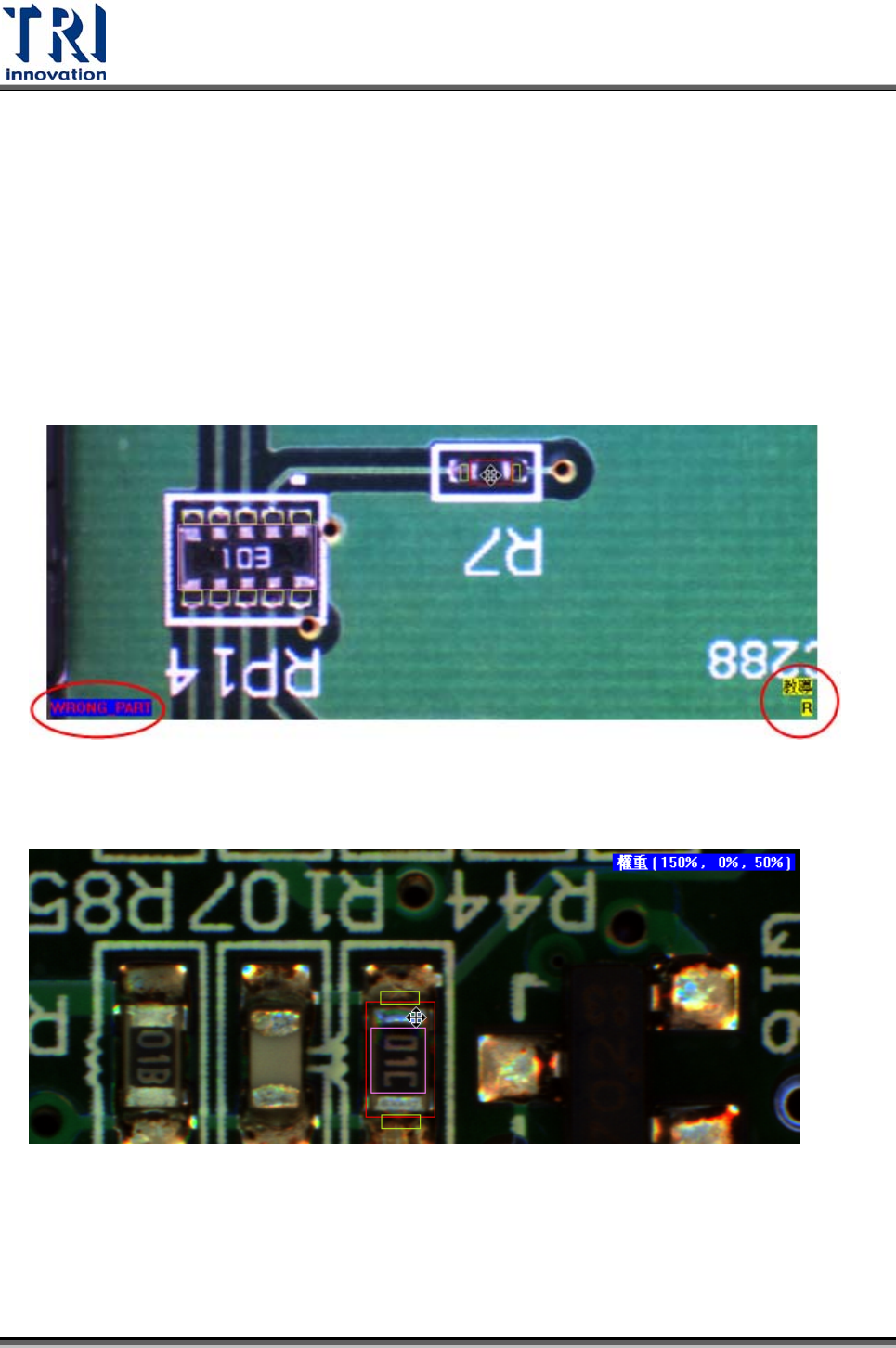

 在本區域影像之右下角會顯示出當時所點選的元件的群組(Group)，若所點選的元

件沒有分群，則影像的右下角就不會顯示文字。在本區左下角會顯示出當時所點選

的檢測框的 Fail String。

 在本區域影像之右上角會顯示出當時所點選檢測框所設定的[權重(Weighting)]。

Test Research Inc.

 TR7500SeriesUserGuide–Software 433

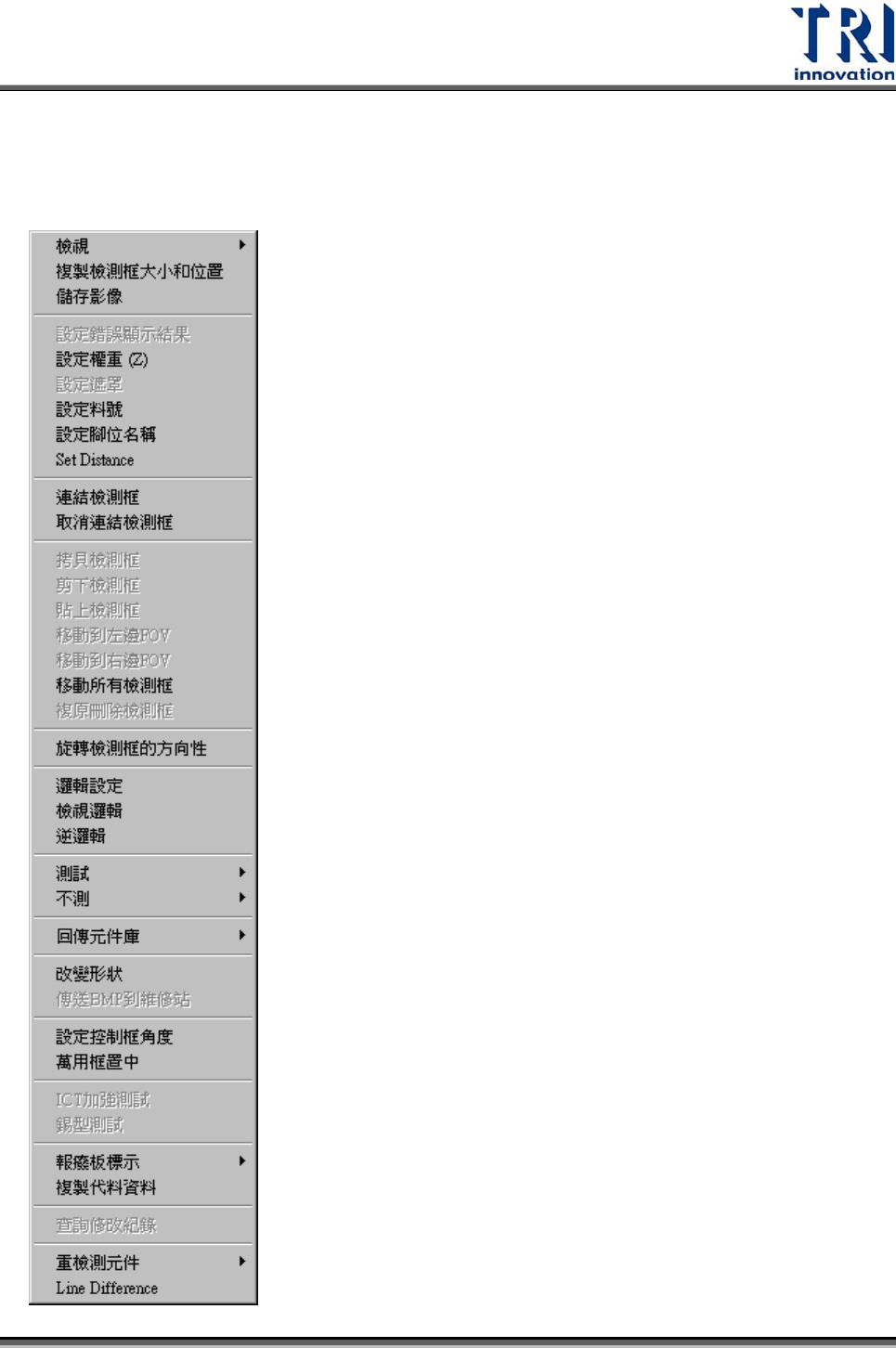

5.5.1 功能表

在此區域內按下滑鼠右鍵會出現功能列表

Test Research Inc.

434 TR7500SeriesUserGuide–Software

1) 檢視(View)

 隱藏所有檢測框(Hide All Boxes) – 勾選表示在影像上不顯示所有檢測框。

 搜尋範圍(Search Range) – 若勾選此選項，每點選到影像比對類型的檢測框時，會

以暗紫色顯示其搜尋範圍。

 連結(Link) – 若勾選此選項，系統會顯示出所點選到檢測框的相關連結。

 其他檢測框(Other Box) – 若勾選此選項，系統會以淺藍色的框來表示位於其他

FOV 檢測的檢測框。

z 在淺藍色檢測框上按一下滑鼠右鍵，可以選擇將該檢測框移動或複製到目前的

FOV 來檢測。
