TR7500_Series_Software_ch-v6-3-0.pdf - 第47页
Test Research Inc. TR7500SeriesUserGuide – Software 35 Step2. 在系統預設的對位標記中選取適合的，選取後按 [ 確定 ] Step3. 出現視窗顯示標記點的座標，按 [ 確定 ] Step4. 系統將以選擇的影像作為標記點的標準影像
Test Research Inc.
34 TR7500SeriesUserGuide–Software
25) 按下[ 擷取對位標記]按鈕
3.
按下此按鈕擷
取對位標記
1.
移動攝影機至標記
點的中心位置
2.
調整藍色框的大小至
與標記點相同，如此可
協助尋找標記點的中心
位置
26) 是否使用標準對位標記影像。若所能擷取到的對位標記影像不佳，則可選擇
[是]，選擇合適的影像使用。
使用標準對位標記影像
Step1. 選擇[是]
Test Research Inc.
TR7500SeriesUserGuide–Software 35

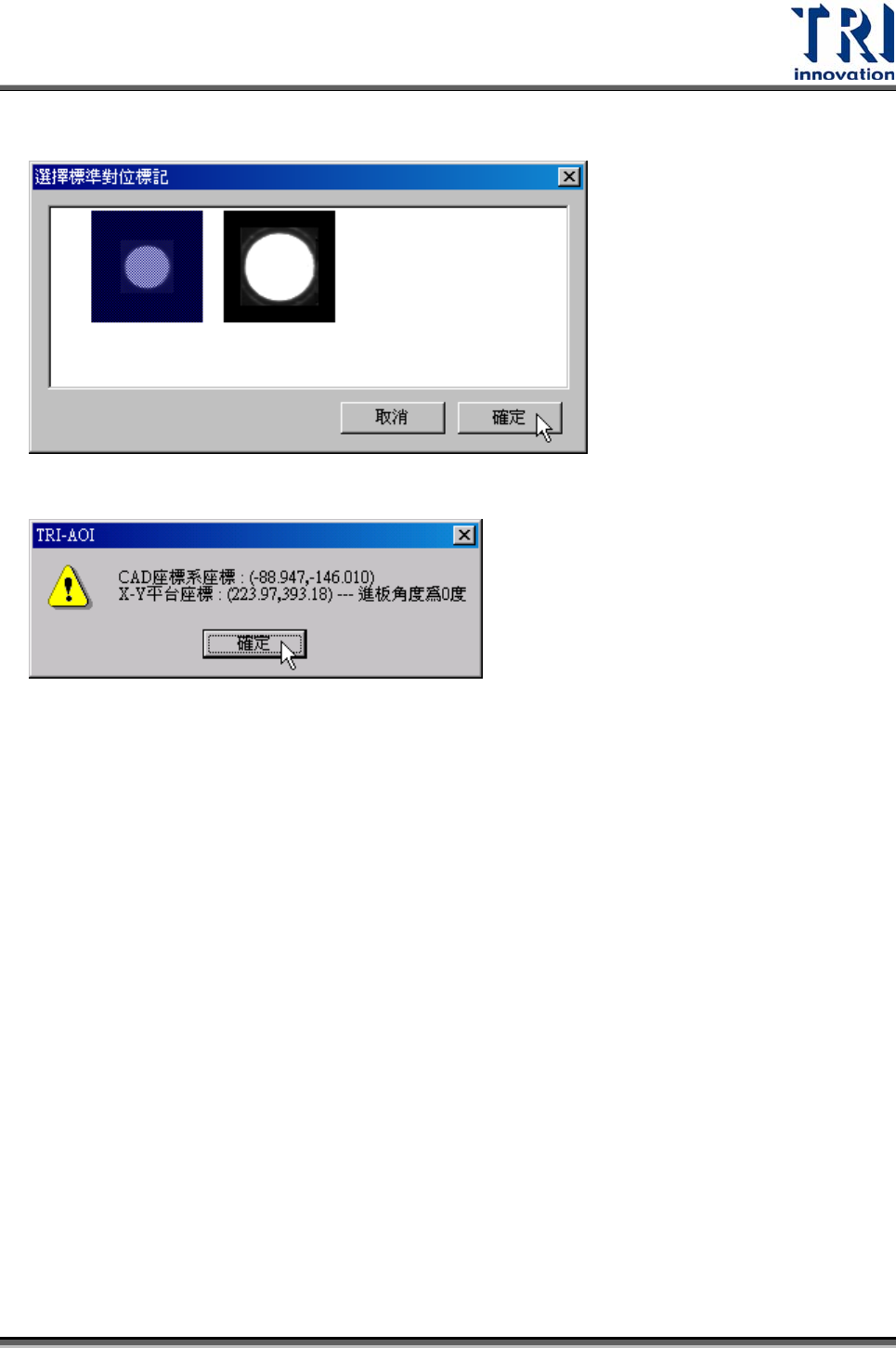

Step2. 在系統預設的對位標記中選取適合的，選取後按[確定]
Step3. 出現視窗顯示標記點的座標，按[確定]
Step4. 系統將以選擇的影像作為標記點的標準影像
Test Research Inc.
36 TR7500SeriesUserGuide–Software
