Test Research Inc.
TR7500SeriesUserGuide–Software 457

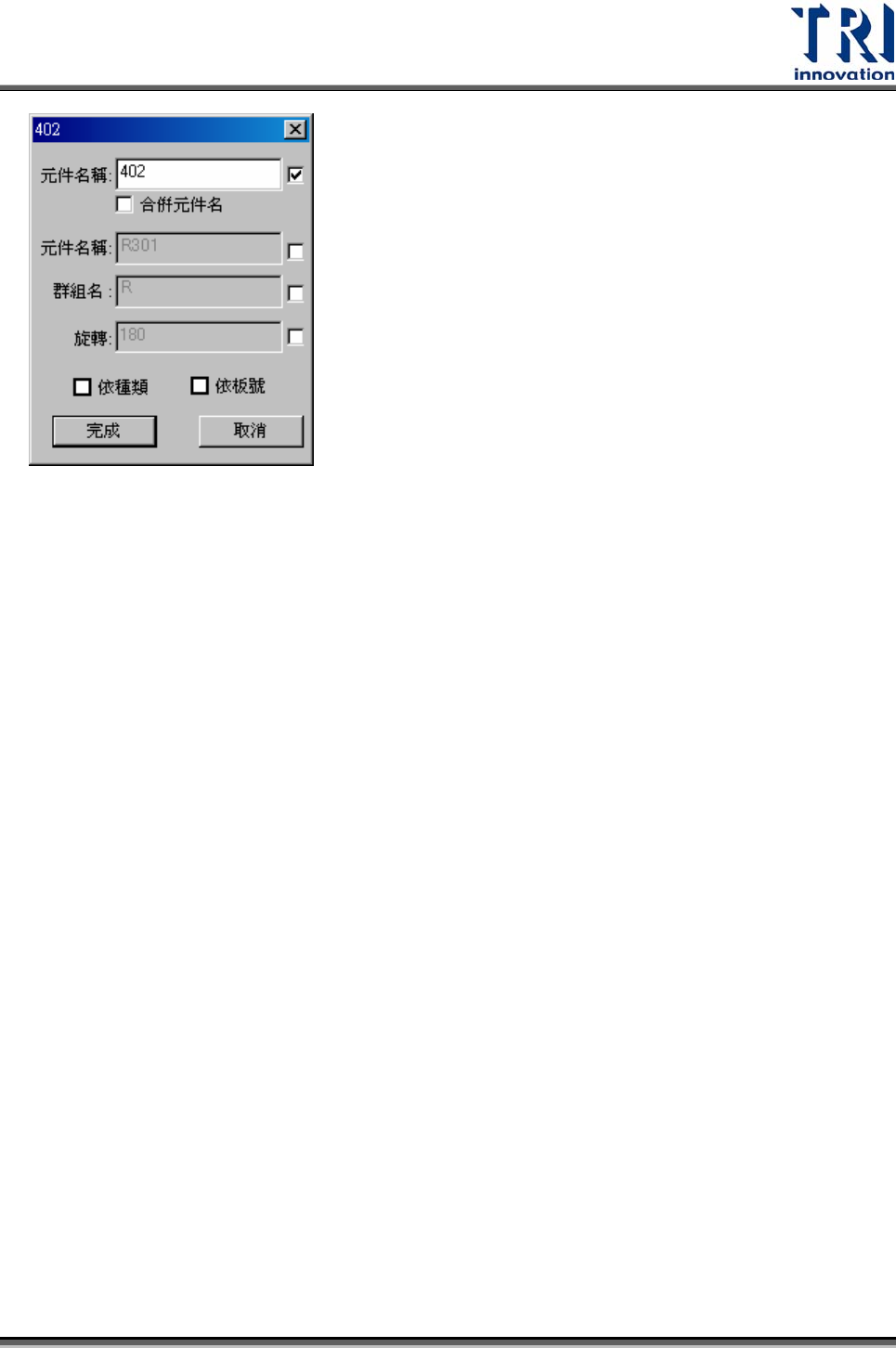

元件類型(Type) – 在右方打勾可修改元件類型。
合併元件名(Merge Name) – 將元件之形式前增加元件名稱前之英文字。例如 R5
的形式名稱變更為 R402。
元件名稱(Name) – 在右方打勾可修改元件名稱。
群組名(Group) – 在右方打勾可修改元件所屬的群組。
旋轉(Rotate) – 在右方打勾可修改元件的角度。修改本項目後，[Missing]框及[Lead]
框會被設定為[Untrain]，使用者需再自行加入標準影像。假設該元件的檢測框超出
一個 FOV的範圍，就無法在此處更改元件角度。
依種類(By Type) – 勾選表示相同種類的元件資料一起更改。
依板號(By Board) – 勾選表示多連板中相對位置的元件資料一起更改。

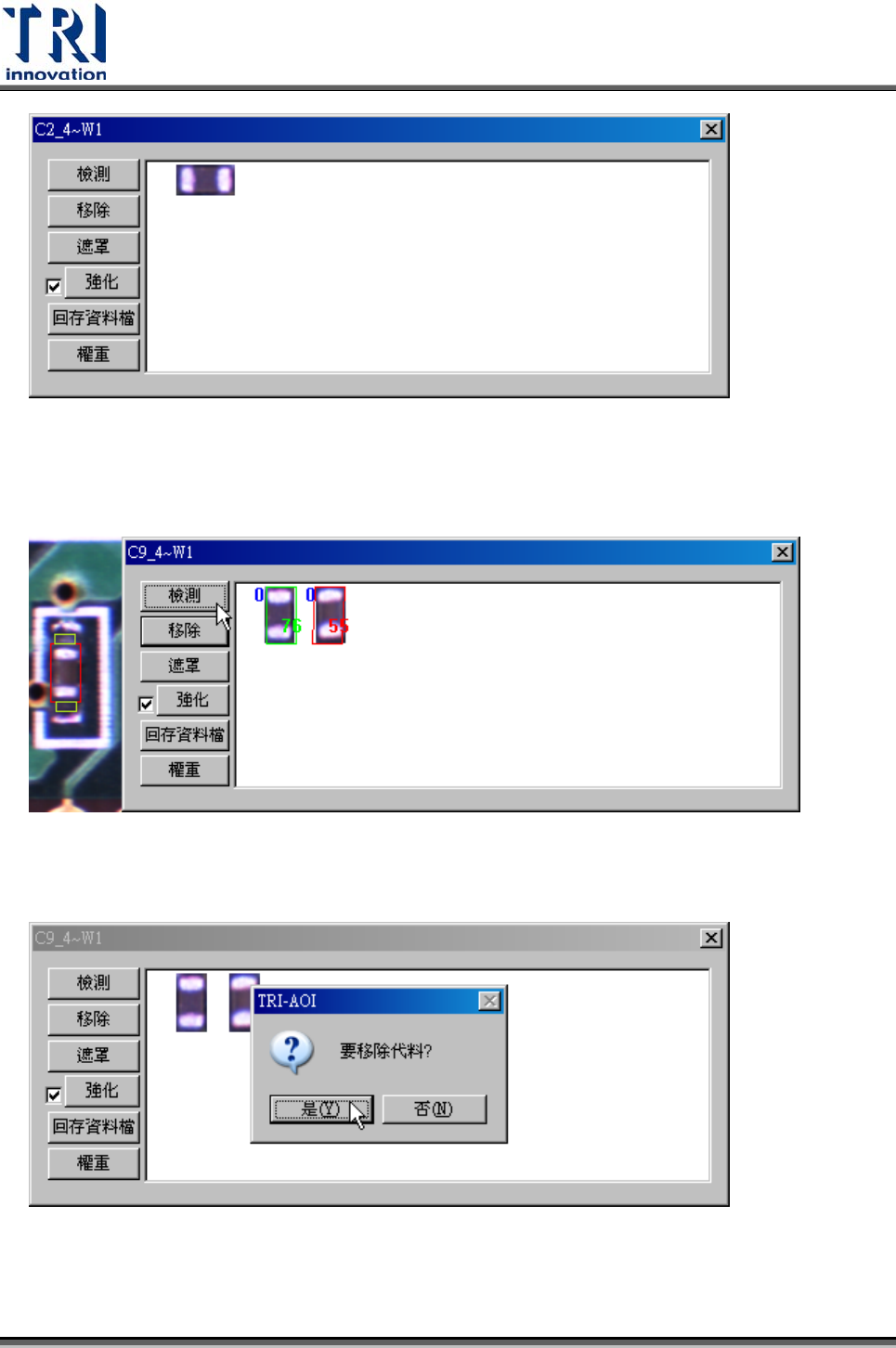

5.6.2.6 代料影像(View Model)
按下此按鈕可以檢視此檢測框的所有標準影像，並對標準影像進行修改。
Test Research Inc.
458 TR7500SeriesUserGuide–Software
檢測(Inspect) – 待測影像與標準影像相比之相似性分數。左上角之藍色數字代表強
化影像的次數。

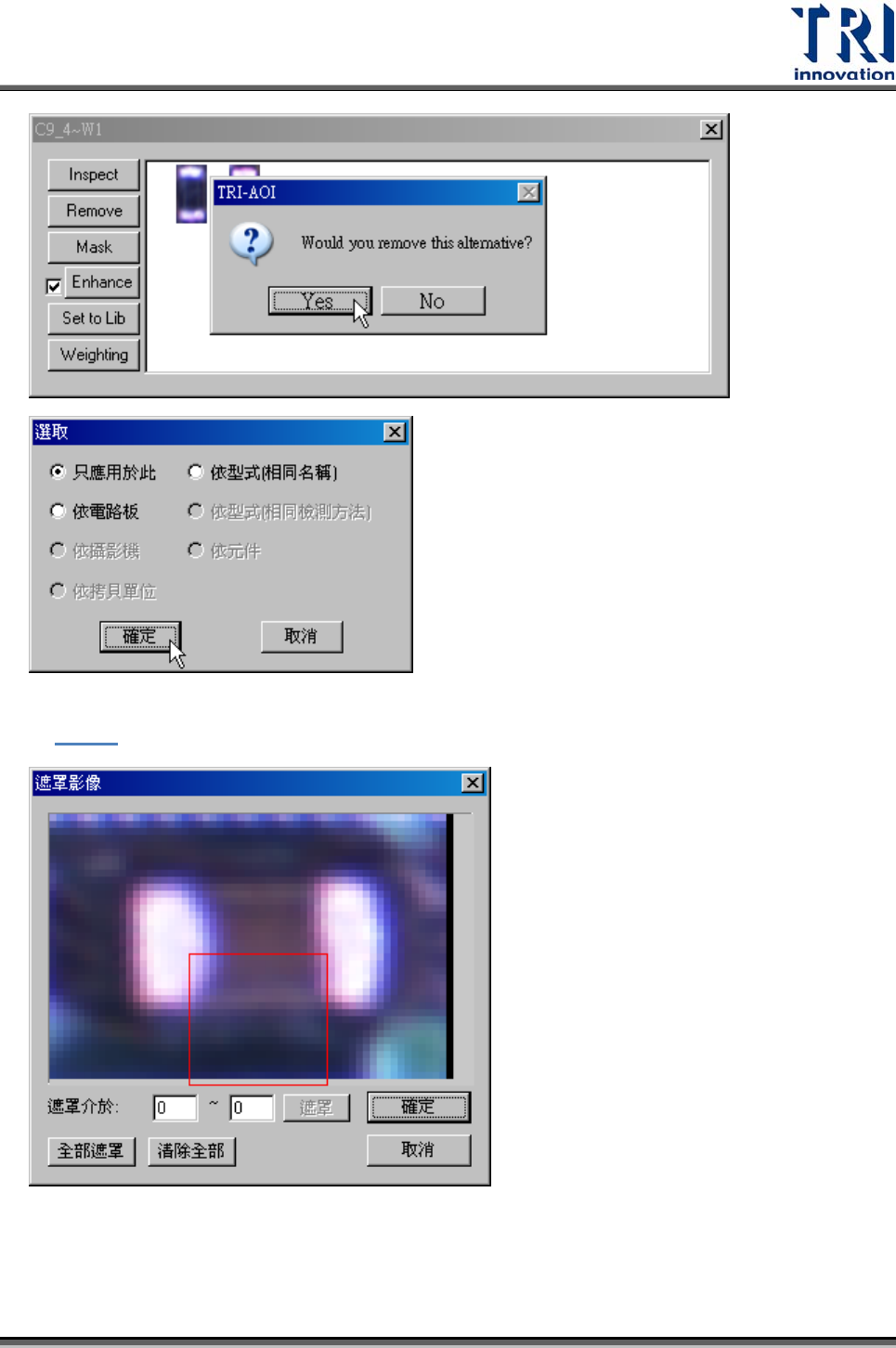

移除(Remove) – 將所選擇的代料影像移除，需選擇移除的規則。
Test Research Inc.
TR7500SeriesUserGuide–Software 459
遮罩(Mask) – 對於代料影像進行遮罩動作，對於遮罩功用與進行步驟請參考
4.9.8.2。
強化(Enhance) – 可以針對代料影像進行亮度和對比的加強，而取消前方打勾符號
可以將強化的設定解除。
