Test Research Inc.  TR7500SeriesUserGuide – Software 465 Step4. 增加 1 檢測框完成 5.6.2.9 增加 N 個框 (Add N Box) 對於所選擇的檢測框影像為標準，在萬用框框住的範圍內搜尋相同的影像並增加檢測 框。 設定步驟 Step1. 選擇一個檢測框做為比對標準，並將萬用框框住要自動增加檢測框的範圍。

100%1 / 611
Test Research Inc.
464 TR7500SeriesUserGuide–Software

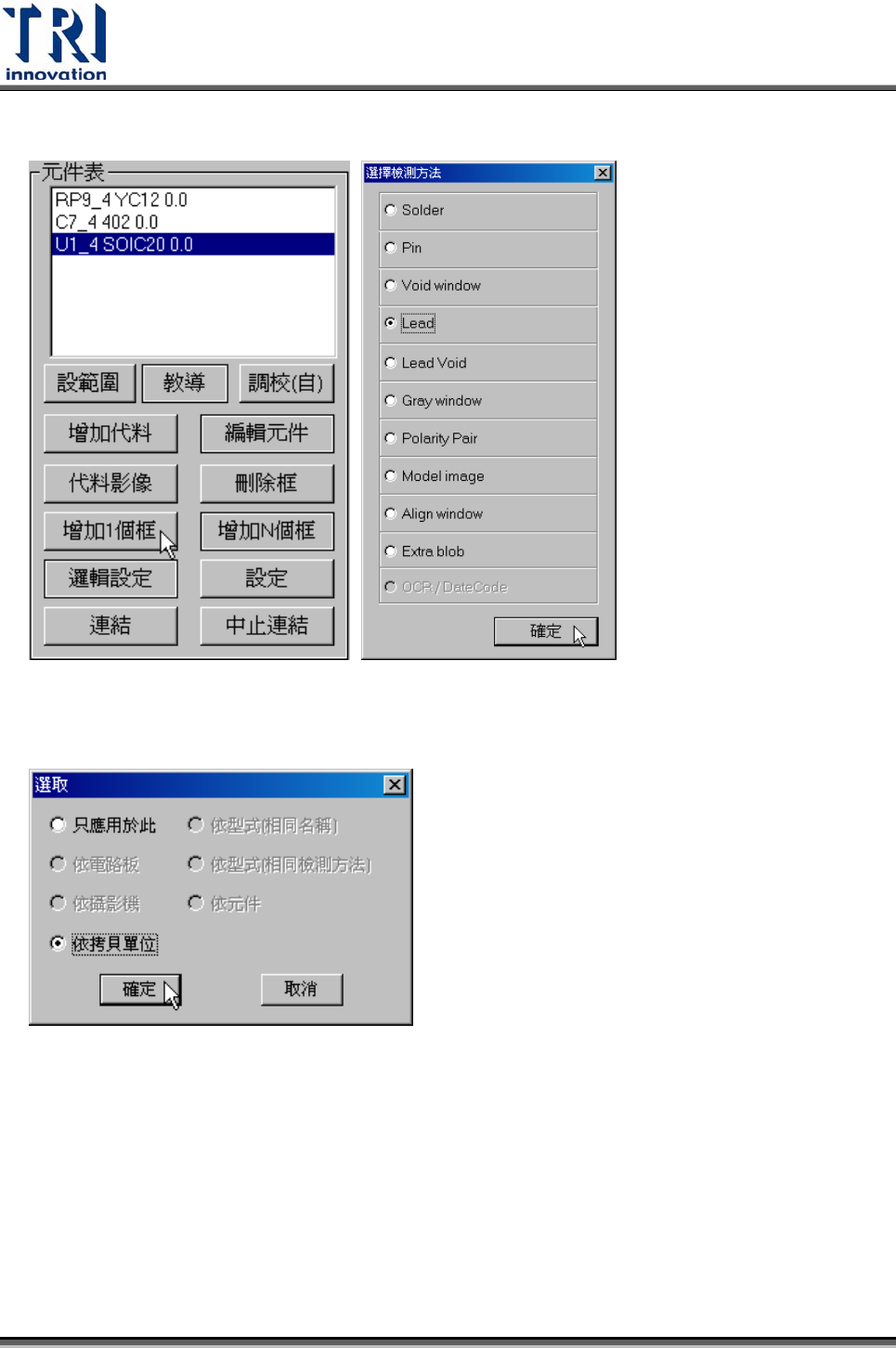

Step2. 按下[增加 1 個框]按鈕後，選擇欲增加的檢測框屬性。
Step3. 選擇增加檢測框的規則。
Test Research Inc.
TR7500SeriesUserGuide–Software 465
Step4. 增加 1 檢測框完成
5.6.2.9 增加 N 個框(Add N Box)
對於所選擇的檢測框影像為標準，在萬用框框住的範圍內搜尋相同的影像並增加檢測
框。
設定步驟
Step1. 選擇一個檢測框做為比對標準，並將萬用框框住要自動增加檢測框的範圍。
Test Research Inc.
466 TR7500SeriesUserGuide–Software
Step2. 按下[增加 N 個框]即完成設定。
同時產生其他檢測框 – 若標準的檢測框有相互連結的其他檢測框，則在[增加 N個框]
時會一併出現其他連結的檢測框。
5.6.2.10 邏輯設定(Set Logic)
按此按鈕會出現邏輯設定視窗，可在此設定元件的檢測方法。邏輯的設定詳見
4.9.8.1。
