Test Research Inc. TR7500SeriesUserGuide – Software 37 不使用標準對位標記影像 Step1. 選擇 [ 否 ] Step2. 出現視窗顯示標記點的座標，按 [ 確定 ] Step3. 系統將以目前抓取的影像作為標記點的標準影像 第一對位 標記 點的影像
Test Research Inc.
36 TR7500SeriesUserGuide–Software
Test Research Inc.
TR7500SeriesUserGuide–Software 37

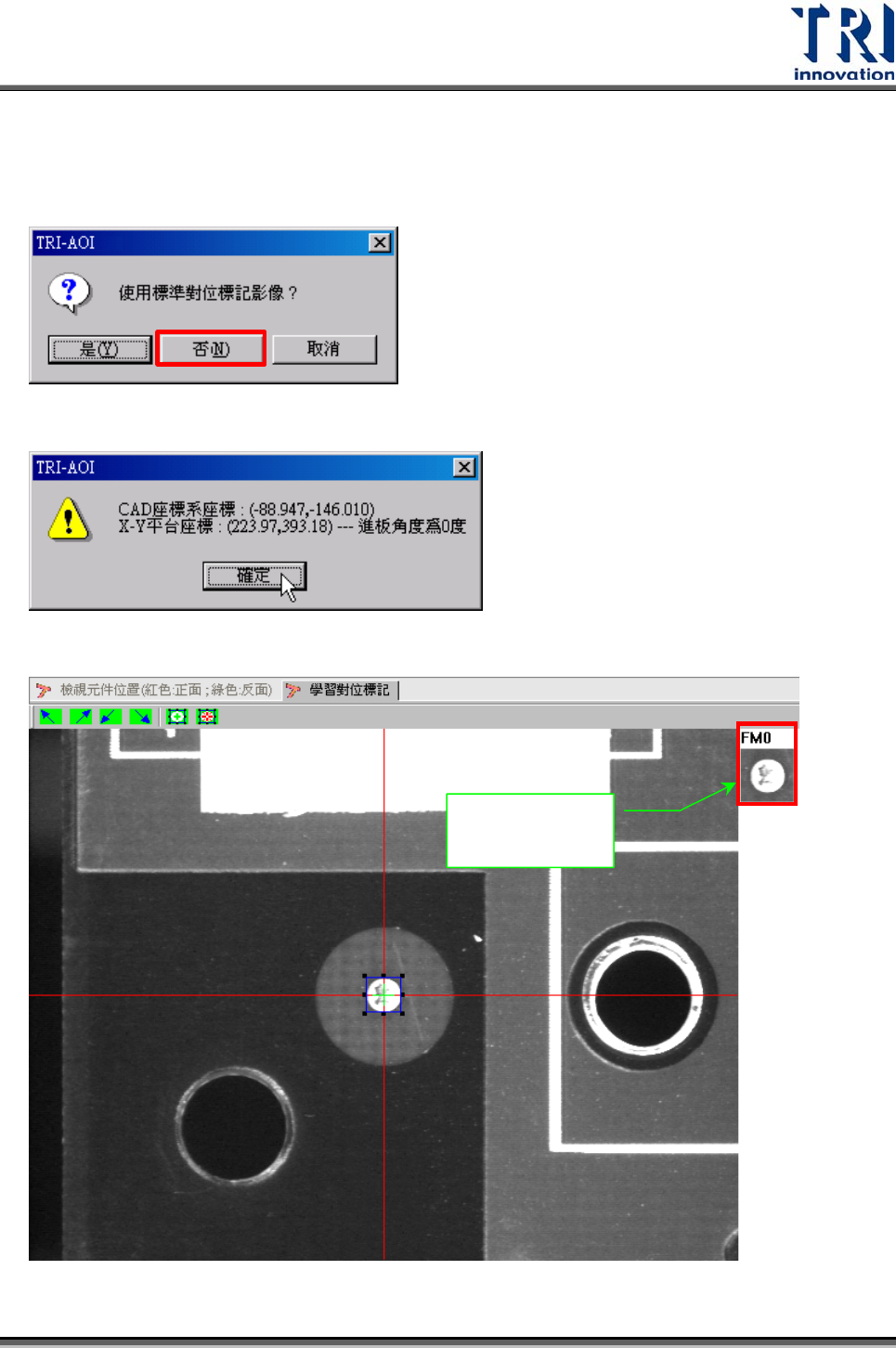

不使用標準對位標記影像
Step1. 選擇[否]
Step2. 出現視窗顯示標記點的座標，按[確定]
Step3. 系統將以目前抓取的影像作為標記點的標準影像
第一對位標記
點的影像
Test Research Inc.
38 TR7500SeriesUserGuide–Software

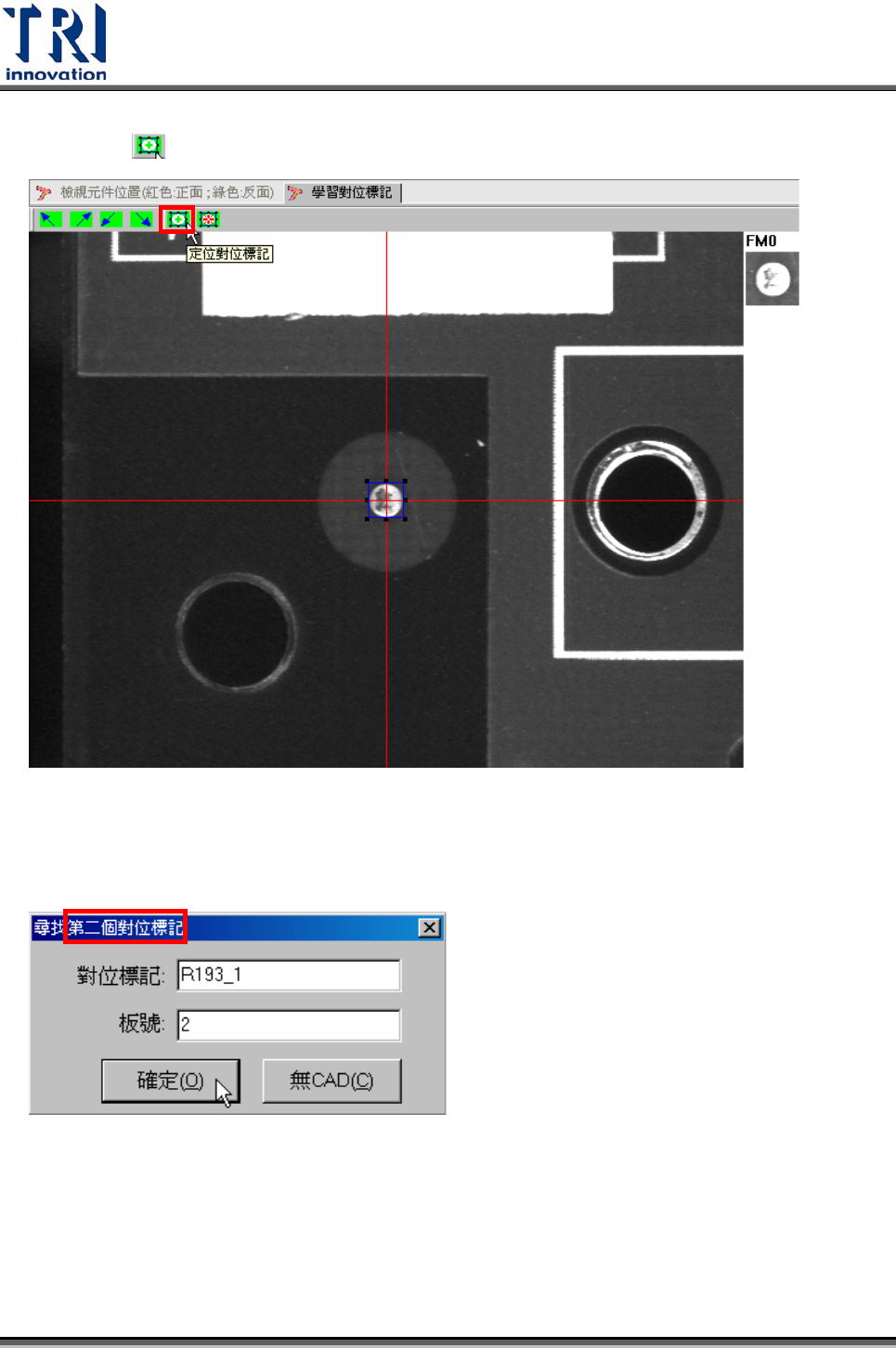

27) 按下[ 定位對位標記]按鈕，設定第二對位標記點
28) 輸入第二個對位標記點的名稱以及所在的板號，按[確定]。或按下[無 CAD]使用
手動尋找定位標記位置。
29) 設定第二對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下[光
源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial1]的燈光作調
整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。
