Test Research Inc.
478 TR7500SeriesUserGuide–Software

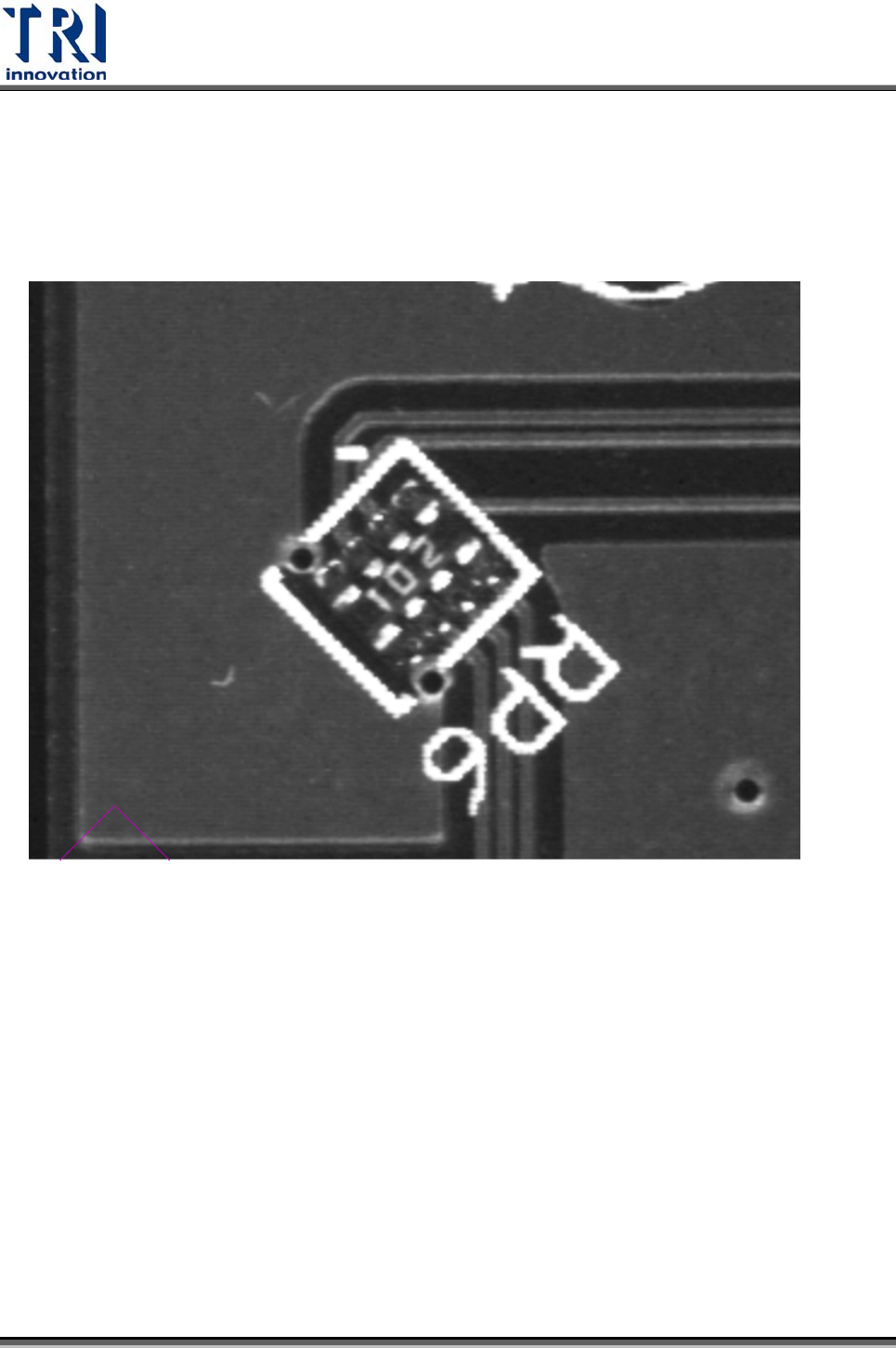

5.6.6.5 2X
本按鈕重複按下可進行兩倍、四倍及一倍影像顯示的切換。按下本按鈕系統以萬用框
所在位置為中心，顯示兩倍或四倍放大的 FOV影像，放大的影像僅供檢視用，若要進
行程式編輯需回復到一倍影像時進行。
5.6.6.6 讀檔(Load)
可以瀏覽路徑並載入其他已存在的 FOV影像，此影像載入後僅供檢視用，並不會儲存
在程式當中。
5.6.6.7 檢測(INSPECT)
對於目前的 FOV影像做檢測，顯示出目前 FOV 的檢測結果。
Test Research Inc.
TR7500SeriesUserGuide–Software 479

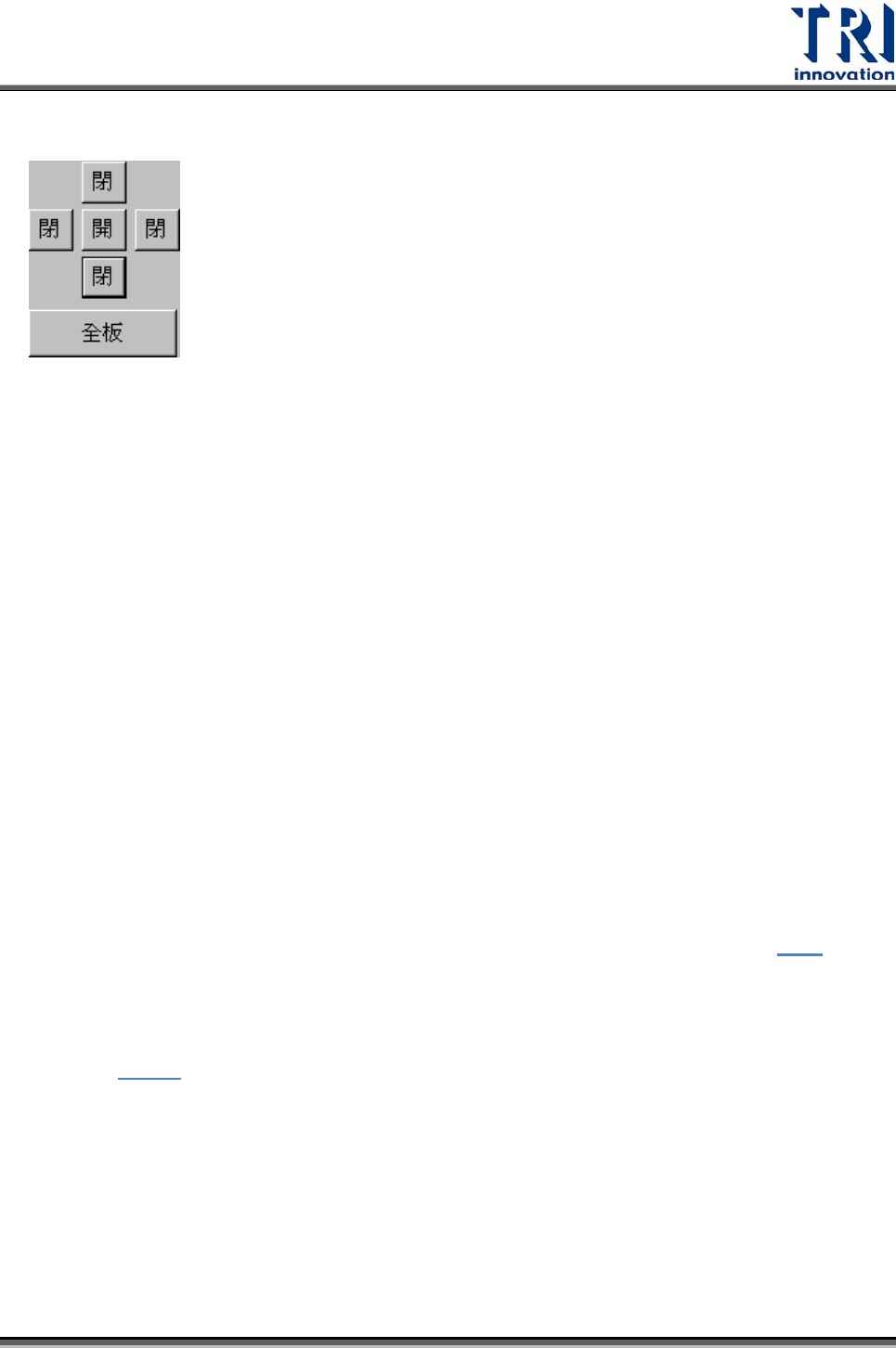

5.6.7 切換欲檢視的FOV
單板/全板 – [全板]表示檢視整個電路板的 FOV，[單板]表示若電路板為多連板，只
檢視一組單板影像。
上方攝影機檢測的 FOV – [開]表示檢視，FOV會以紅色框顯示在左方電路板大圖
上，[閉]表示不檢視，紅色 FOV框會消失。
前方攝影機檢測的 FOV – [開]表示檢視，FOV會以黃色框顯示在左方電路板大圖
上，[閉]表示不檢視，黃色 FOV框會消失
後方攝影機檢測的 FOV – [開]表示檢視，FOV會以橘色框顯示在左方電路板大圖
上，[閉]表示不檢視，橘色 FOV框會消失。
左方攝影機檢測的 FOV – [開]表示檢視，FOV會以紫色框顯示在左方電路板大圖
上，[閉]表示不檢視，紫色 FOV框會消失。
右方攝影機檢測的 FOV – [開]表示檢視，FOV會以藍色框顯示在左方電路板大圖
上，[閉]表示不檢視，藍色 FOV框會消失。
5.6.8 匯入(MERGE)
將元件資料庫匯入指定元件，重新匯入資料庫後，必須重新取得FOV影像(3.7.3)。
匯入步驟
Step1. 按下[匯入]按鈕會出現匯入元件程式庫視窗，視窗之詳細功能請參閱
4.9.2.2。選定欲匯入的資料庫後按下確定。或者使用[Multi-merge]功能，可
以一次選擇多個類型的元件，以元件資料庫中所儲存該元件的元件資料進行
[Merge]的動作。
Test Research Inc.
480 TR7500SeriesUserGuide–Software

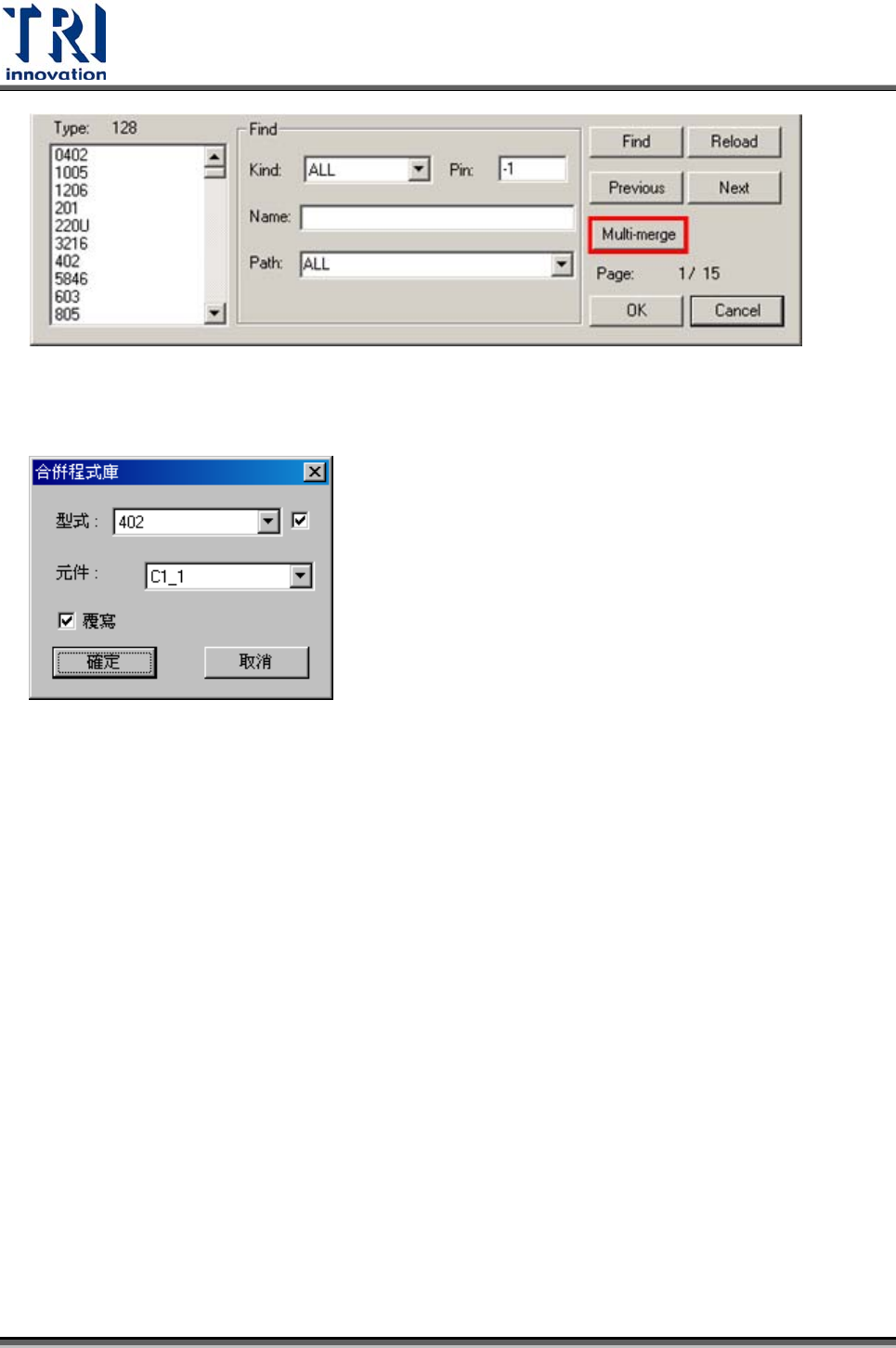

Step2. 出現以下對話框，需在此對話框中輸入要將此程式庫匯入的目標元件。
形式 – 選擇目標元件的形式，若在後方方塊打勾表示套用到此形式所有的元件上。
元件 – 若形式選項後方沒有打勾，則此欄位就要選擇一顆需要套用的元件。
覆寫 – 打勾表示不管原先有無檢測框一率覆寫，不打勾表示已經存在檢測框的元件
就不套用。
Step3. 重新取得 FOV 影像
5.6.9 直方圖顯示區
此區域會顯示出萬用框內的灰階點數分布情況。橫軸表示灰階值，縱軸表示畫素(pixel)
數目，紅線表示目前滑鼠箭頭所指位置的灰階值。
