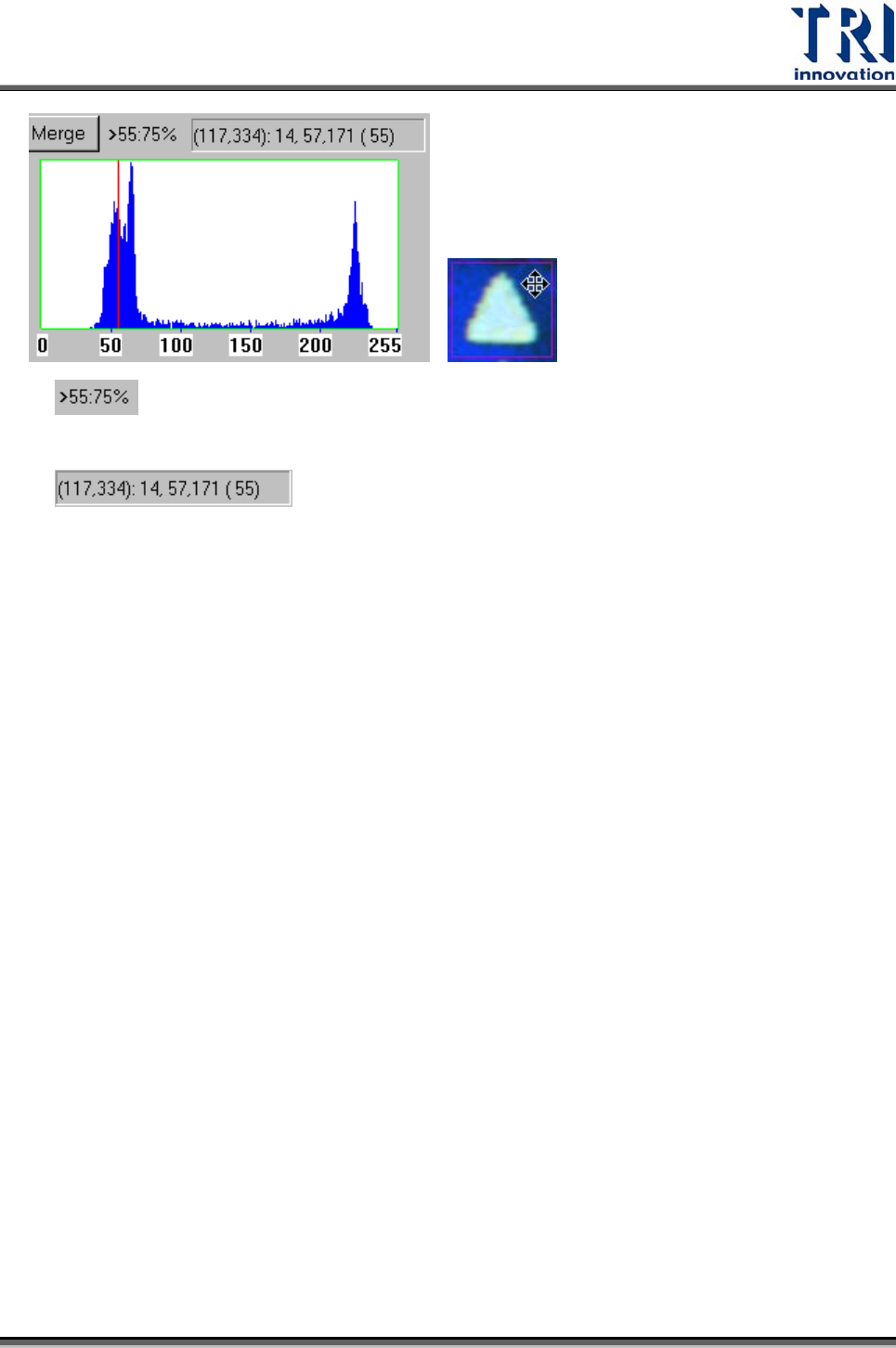

 表示目前滑鼠游標所指的位置灰階值為 55，而在萬用框內灰階值大於 55

的區域佔了 75%。

 括號內顯示目前滑鼠游標所在 FOV座標位置，接下來三個

數字分別表示游標位置的 R、G、B分量，最後括弧內的數字表示權重計算後的灰

階值。

5.6.10 光源設定

5.6.10.1 移動到 FOV位置(Move to FOV Position)

 勾選表示將攝影機移動到目前檢視的 FOV 位置取像，在此可以更改 FOV 的燈光設

定並儲存。

 若不勾選表示攝影機會在目前的位置取像，使用者在此可改變燈光檢視元件，但僅

供檢視用，無法儲存燈光設定。

5.6.10.2 設定光源(Set Lighting)

按此紐可以設定目前 FOV的光源設定。出現視窗如下：

Test Research Inc.

482 TR7500SeriesUserGuide–Software

光源設定方式請參閱

4.8，設定完成後可按[多個FOV]表示將光源設定套用到其他多連

板上相對的FOV，[依類型更改]表示套用到所有包含所選擇類型元件的FOV上，[當前

FOV]表示只設定在目前的FOV上，[測試用]表示僅供檢視，檢測時的燈光不改變。[取

消]表示關閉視窗，不檢視也不設定。

 若燈光有更改，在顯示區域顯示的燈光會以 FOV 名稱做命名。

Test Research Inc.

 TR7500SeriesUserGuide–Software 483

 若燈光以其他燈光預設值修改，系統會詢問是否要以新光源命名。若選擇[是]，表

示系統會以 FOV編號命名此燈光，且所有同時更改的 FOV 一同樣使用此組名稱的

燈光；若選擇[否]，表示系統會以所使用的燈光名稱來命名。

是

否

5.6.11 教導(TRAIN)/解除教導(UNTRAIN)/檢測(TEST)/不檢測(UNTEST)

5.6.11.1 教導(Train)

按下以教導所選擇的檢測框

 所有的 FOV (For all FOV) – 勾選此選項表示教導所有的檢測框

 針對未教導框(For untrained) – 教導尚未教導的檢測框。

5.6.11.2 解除教導(UnTrain)

按下以解除教導所選擇的檢測框

 所有的 FOV (For all FOV) – 將所有檢測框解除教導

5.6.11.3 檢測(Test)

將所選擇的檢測框設定為檢測

5.6.11.4 不檢測(Untest)

將所選擇的檢測框設定為不檢測
