Test Research Inc.
486 TR7500SeriesUserGuide–Software

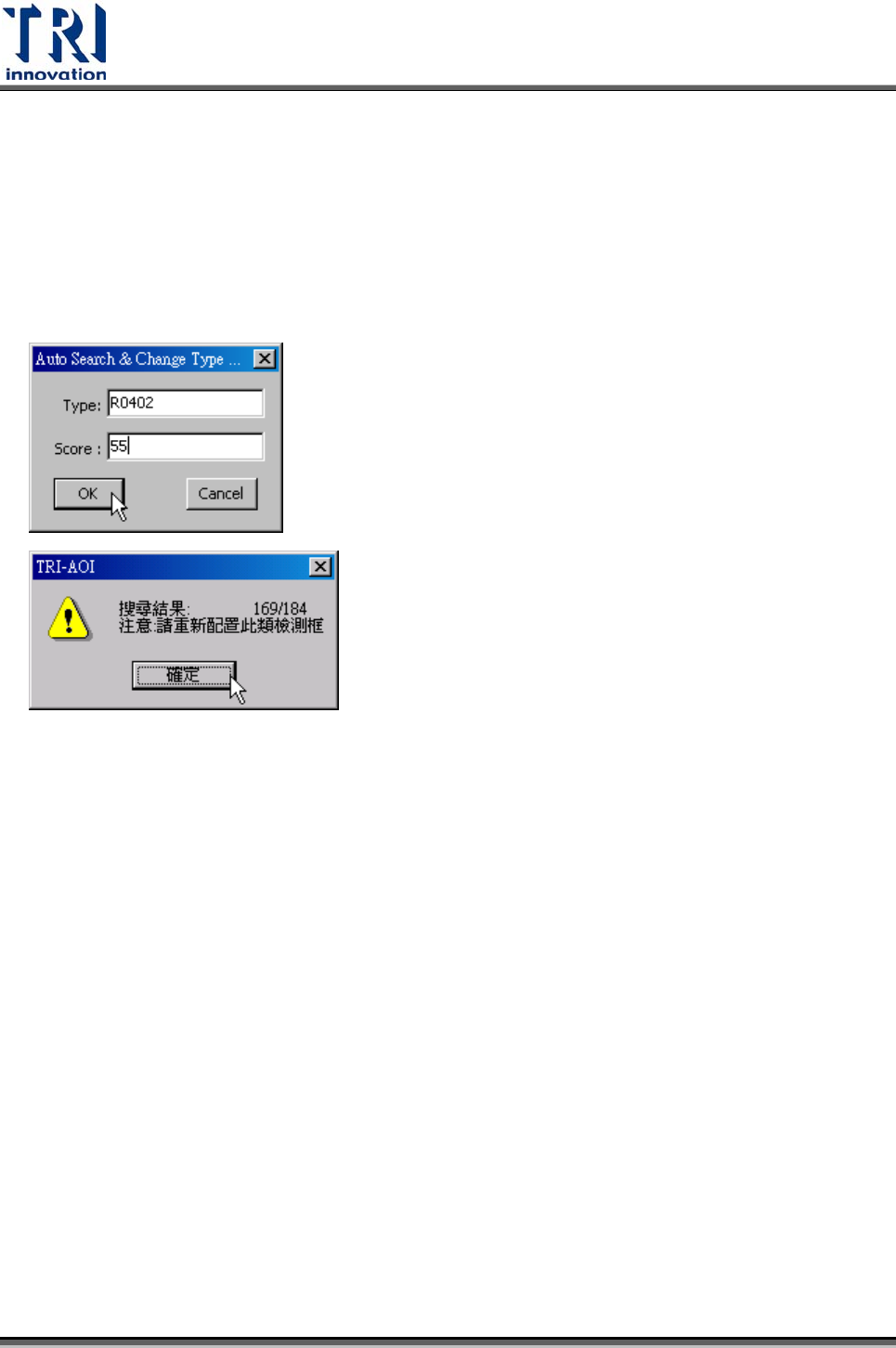

5.6.12.5 再定位(Relock)
按下此按鈕，系統會根據當前的元件影像為標準影像，將選擇類型的元件依此影像
重新定位其位置。
若將前方方塊打勾，表示系統會將與標準影像相比後影像相似性達設定分數的元件
以指定的名稱做為新類型的名稱。更改後系統會以訊息告知有多少個元件的類型被
變了。
5.6.12.6 設定(Set image)
將目前萬用框所在位置的影像抓取下來，顯示在影像區之中。
5.6.13 尋找FOV(F
IND FOV BY TYPE/NAME)
5.6.13.1 型別(Type)
輸入或以下拉式選單選擇型別作為搜尋條件。
5.6.13.2 名稱(Name)
輸入或以下拉式選單選擇元件名稱作為搜尋條件。
Test Research Inc.
TR7500SeriesUserGuide–Software 487
5.6.13.3 教導(Trained)
勾選表示以教導過的檢測框作為搜尋條件。
5.6.13.4 未教導(UnTrained)
勾選表示以未教導的檢測框作為搜尋條件。
5.6.13.5 檢測(Test)
勾選表示以設定為檢測的檢測框作為搜尋條件。
5.6.13.6 不檢測(UnTest)
勾選表示以設定為不檢測的檢測框作為搜尋條件。
5.6.13.7 未被定位的檢測框(No located box)
勾選表示只尋找單獨存在的[Void]或[Pin]，以方便尋找需要增加[Warp]的 FOV。
5.6.13.8 往前(Previous)
按下此按鈕系統會根據以上所選擇的條件以「且」為條件往前搜尋 FOV。
5.6.13.9 往後(Next)
按下此按鈕系統會根據以上所選擇的條件以「且」為條件往後搜尋 FOV。
5.6.14 上個FOV及下個FOV
5.6.14.1 上個 FOV(Previous)
檢視上一個 FOV
Test Research Inc.
488 TR7500SeriesUserGuide–Software
5.6.14.2 下個 FOV(Next)
檢視下一個 FOV
5.6.14.3 確定(OK)
按鈕關閉[Train]視窗

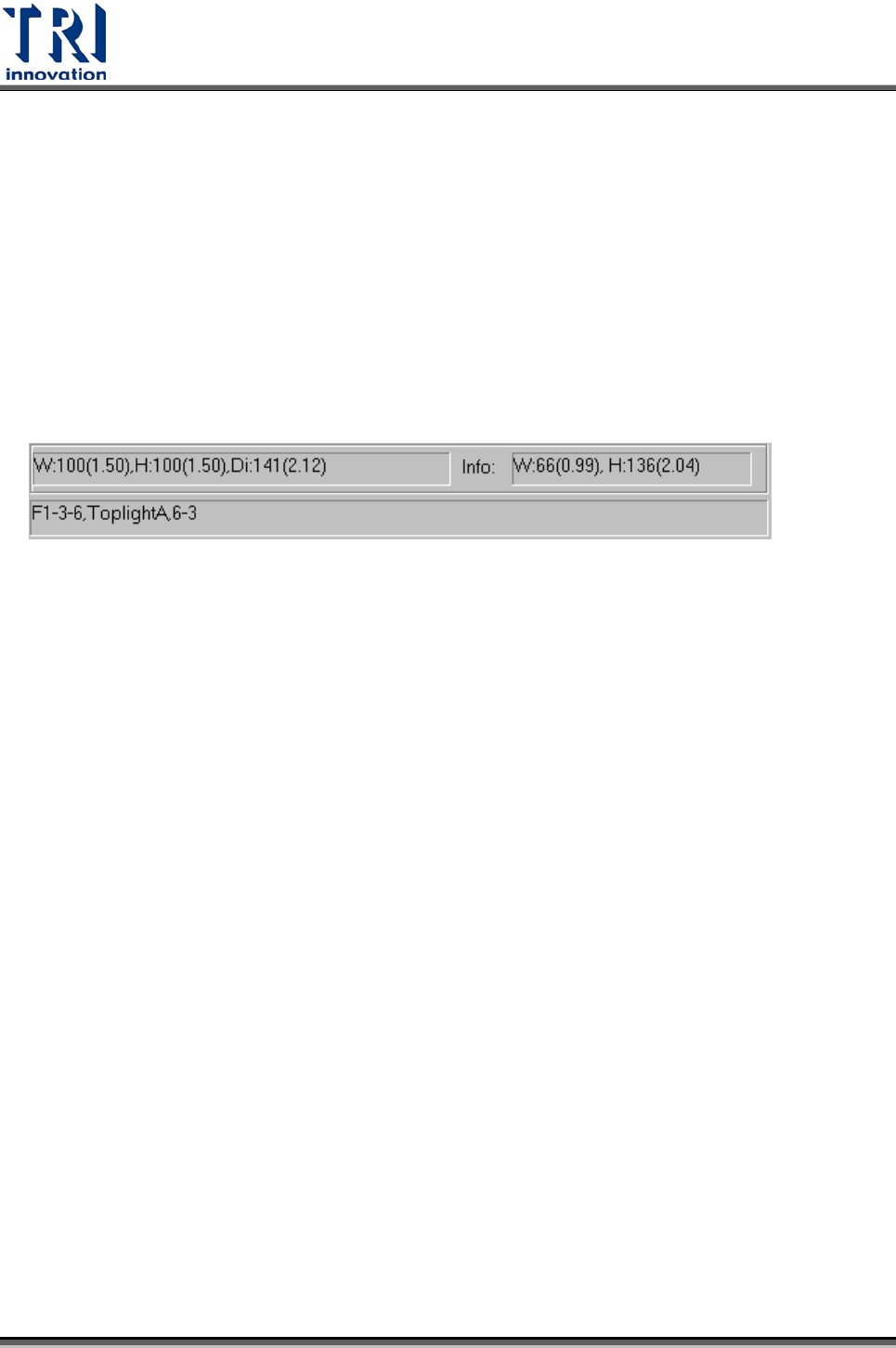

5.6.15 資訊列
5.6.15.1 萬用框的尺寸
W表示萬用框水平方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
H表示萬用框垂直方向長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
Di 表示萬用框對角線長度，單位為畫素(pixel)，括號內單位為公厘(mm)。
5.6.15.2 點選的檢測框尺寸
顯示所點選的檢測框的長寬及對角線長度。
5.6.15.3 FOV 編號及與所使用光源名稱
F1-3-6 表示 FOV 影像編號
ToplightA 表示這張影像使用的燈光名稱
6-3 表示第 6 號板第 3 張影像
5.6.16 權重(WEIGHTING)
在此處勾選[黑白]或[圖層一、圖層二、圖層三]時，表示萬用框內的影像會依勾選的項
目顯示。使用者可依據顯示的影像參考權重的設定。
