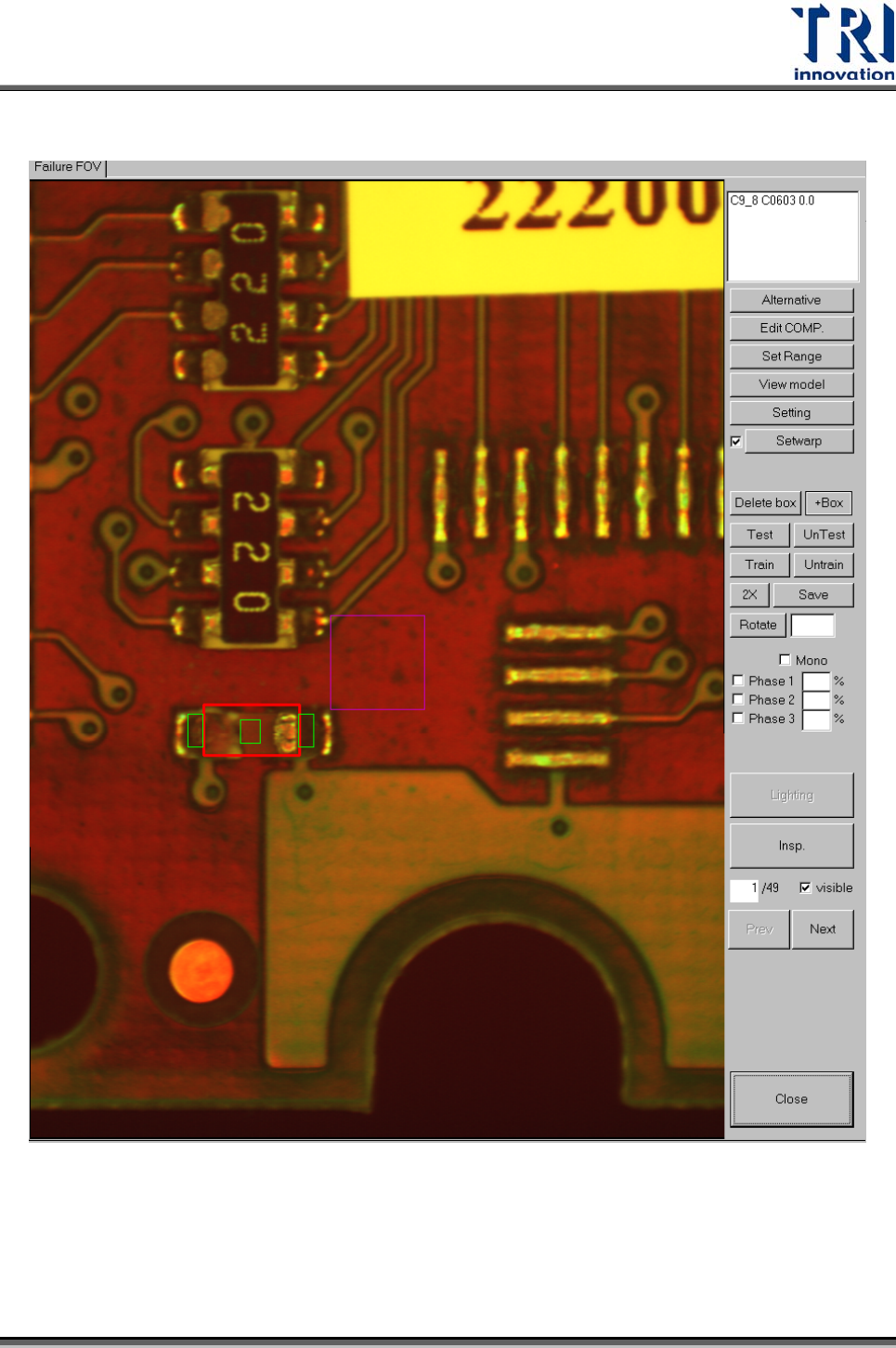

2) 1680x1050 寬螢幕顯示器畫面如下。

 增加代料(Alternative) – 增加目前萬用框所在位置的影像為元件代料影像。

 修改元件(Edit COMP.) – 編輯元件的名稱、類型、群組名稱及角度。

Test Research Inc.

492 TR7500SeriesUserGuide–Software

 設定範圍(SetRange) – 設定檢測框的搜尋範圍。

 設定(Setting) – 設定檢測框的比對條件。

 刪除框(Delete box) – 刪除所選擇的檢測框。

 加框(+Box) – 對於選擇的元件增加檢測框。

 檢測/不測(Test/UnTest) – 設定選擇的檢測框為測試或不測試。

 教導/未教導(Train/UnTrain) –學習選擇的檢測框為或將已學習的檢測框設為未學

習。

 檢視模式(View model) – 檢視該檢測框的所有標準影像。

 左下角狀態列

z – 括號內顯示目前滑鼠游標所在 FOV座標位置，接下來三

個數字分別表示游標位置的 R、G、B分量，最後括弧內的數字表示權重計算後

的灰階值。

z – 顯示所點選的檢測框的長寬，單位為畫素(pixel)，括號內單

位為公厘(mm)。

 設定板彎/刪除板彎(Setwarp/Delwarp) – 設定或刪除[Warp]框。

 2X –檢視以萬用框所在位置為中心，兩倍放大的 FOV影像。

 儲存(Save) – 儲存目前的影像至與程式所在位置相同的資料夾。

 光源(Lighting) – 改變目前 FOV的檢測燈光。

 檢測(Insp.) – 檢測目前的 FOV。

 顯示檢測框 – 勾選表示顯示檢測框，不勾選表示不顯示檢測框。

 Mono/R/G/B – 改變多功能框內影像顯示的權重。

 上張/下張(Prev/Next) – 切換至前一個或下一個有缺點的 FOV 影像。

Test Research Inc.

 TR7500SeriesUserGuide–Software 493

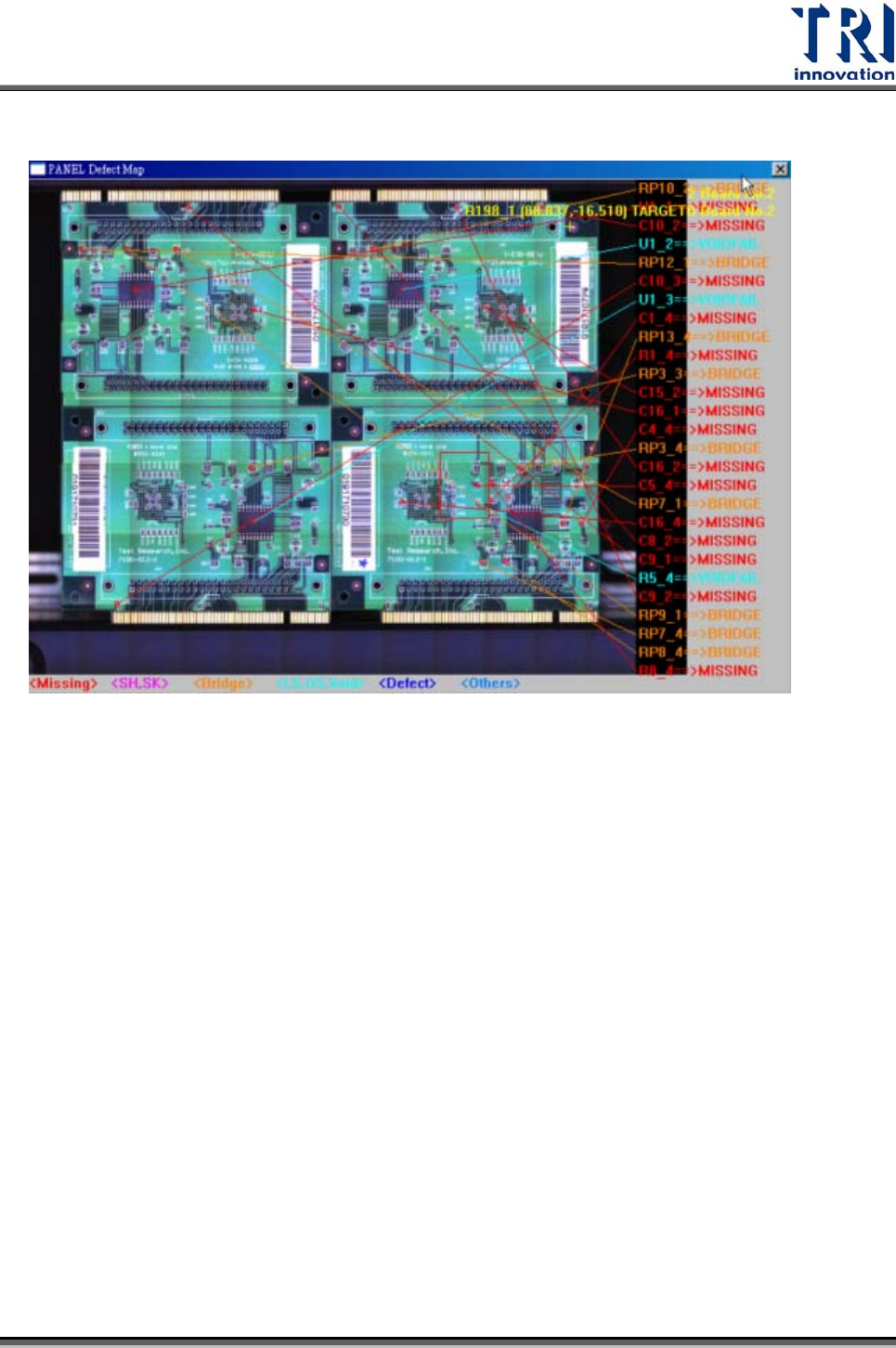

6.1.1 缺點位置圖(PANEL DEFECT MAP)

 在本圖上按滑鼠左鍵一次，會顯示出兩倍大的圖。

 會將目前所在缺點位置標示出來，並列出其缺點項目。若使用者設定檢測模式為

[Auto Confirm Mode]，此大圖會以兩倍的大小顯示。

 若欲開啟已被關閉的缺點位置圖，可在鍵盤上鍵入[map] +[Enter鍵]，即可再將此

圖叫出。

 在此圖上按滑鼠右鍵會出現以下功能表。
