Test Research Inc.
494 TR7500SeriesUserGuide–Software

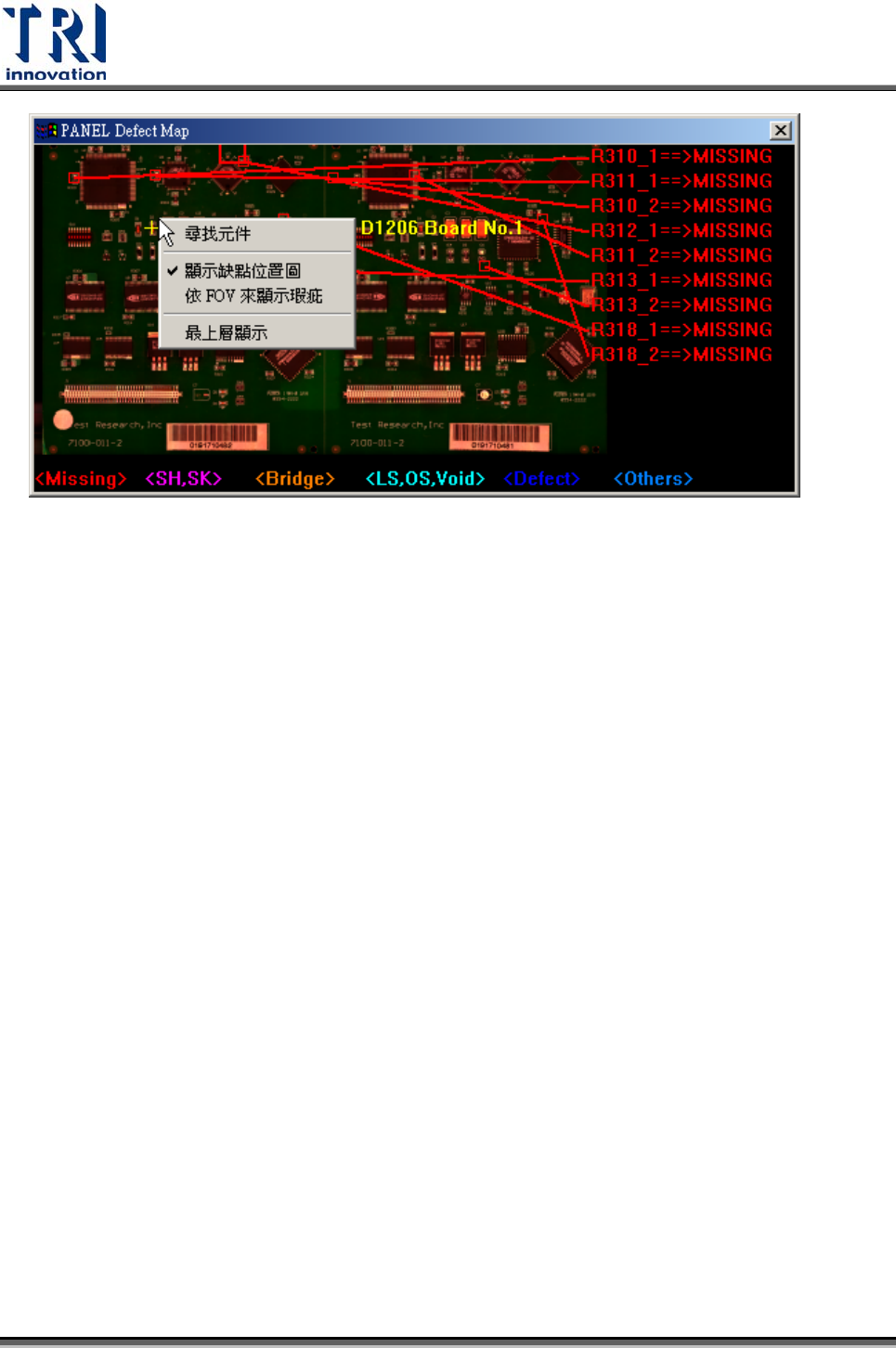

尋找元件(Search Component) – 點選此按鈕，可指定在大圖上標示所選擇的特定元
件。
顯示缺點位置圖(Show NG Map) – 勾選表示下次檢測時要出現本缺點位置圖，不勾
表示下次檢測開始不顯示。
依 FOV 來顯示瑕疵(Show defect by FOV) – 不勾選表示在圖上標出所有的缺點位
置，勾選表示僅標示出在結果視窗中點選的元件位置。
最上層顯示(Top Most Display) – 勾選表示從下次檢測開始，本缺點位置圖會顯示
在最上層。
Test Research Inc.
TR7500SeriesUserGuide–Software 495
6.1.2 結果視窗(RESULT DIALOG)
確認正常板(Confirm PASS) – 確認這片板子為通過。
確認瑕疵板(Confirm FAIL) – 確認這片板子為缺陷板。
顯示檢測/顯示錯誤(Display Test/Display Fail) – 圖示區顯示[TEST]圖樣亦或
[PASS]、[FAIL]圖樣。
儲存專案(Save .pre) – 儲存程式
Test Research Inc.
496 TR7500SeriesUserGuide–Software
統計結果(Yield Statistic) – 將電路板檢測結果統計列表，可選擇[By Panel]表示以大
板子數量統計，[By Board]表示以多連板的小板子作統計，[By Component]表示以
元件數量作統計。
z 電路板總數(Total Test Board Count) – 檢測過的電路板總數，以單板計。
z 正常板數量(PASS Board Count) – 測試結果為通過的電路板數。
z 瑕疵板數量(FAIL Board Count) – 測試結果為瑕疵板的電路板數。
z 檢測錯誤數量(Fail-to Confirm-PASS Board Count) – 測試結果為錯誤但經由人工
判斷為通過的板子數目。
z 警告設定(Alarm Setting) – 可依[By Panel]，[By Board]，[By Component]的不良
率超過多少後會警報。[Alarm after test count]表示測試多少片後開始本警報功
能。警報時會顯示以下畫面。
z Repair mode – 勾選表示與維修站連結，顯示維修站經確認後回傳的統計結果。
使用此功能維修站須配合將[Setting/Other/SPCOutPut]選項設定為[True]。若要
顯示 DPMO欄位，須在維修站端以[Window]模式 Confirm 資料。
