Test Research Inc. TR7500SeriesUserGuide – Software 499 樹狀圖瑕疵列表 – 列出瑕疵元件的詳細錯誤內容。 元件名稱 ( 類型 ) 瑕疵 種類 [ 瑕疵 參數 檢測 分數 / 檢 測參數 ] 展開 檢測框名 稱 瑕疵種 類 [ 瑕 疵參數 檢 測分數 / 檢測 參數 ] 不顯示統計結果 (Disable Yield Count) – 不顯示出統計結果欄位 重…
Test Research Inc.
498 TR7500SeriesUserGuide–Software

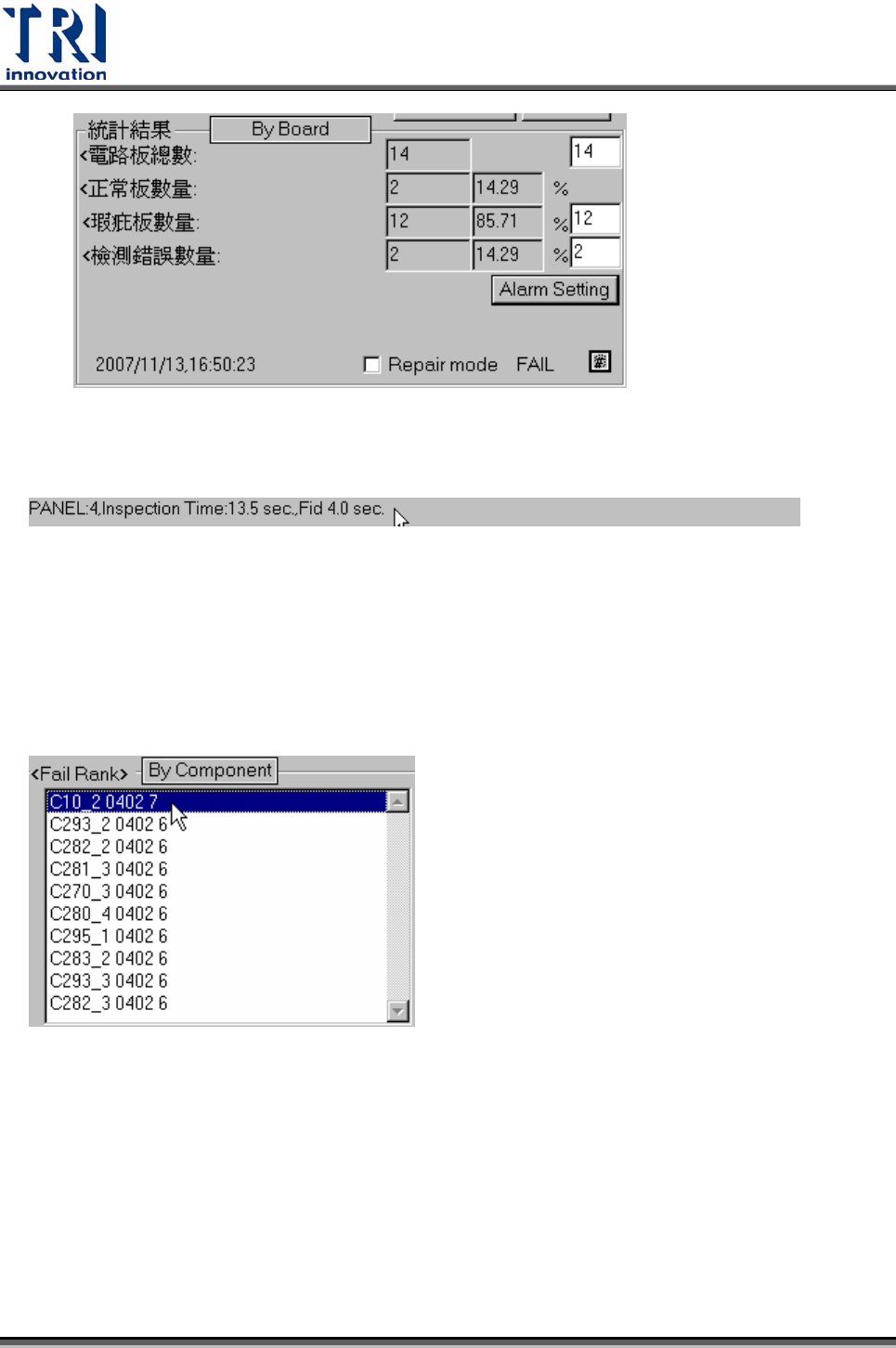

檢測時間欄位 – 顯示檢測次數、總檢測時間及尋找定位點的時間。
瑕疵板統計(Fail Statistic) –列出發生的瑕疵種類次數及百分比。
Fail Rank–將元件發生瑕疵的排名列出來。可選擇依元件或依類型列出不良排序。
若在登錄檔中([開始/執行]鍵入[regedit]後按[確定]，
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑下)，參數值
[SaveTop10FailImage]設定為 1 時，系統會儲存前 10 名不良元件上一次檢測為不
良的影像。可直接點選元件名稱，在 FOV影像區域檢視儲存的影像。
Test Research Inc.
TR7500SeriesUserGuide–Software 499

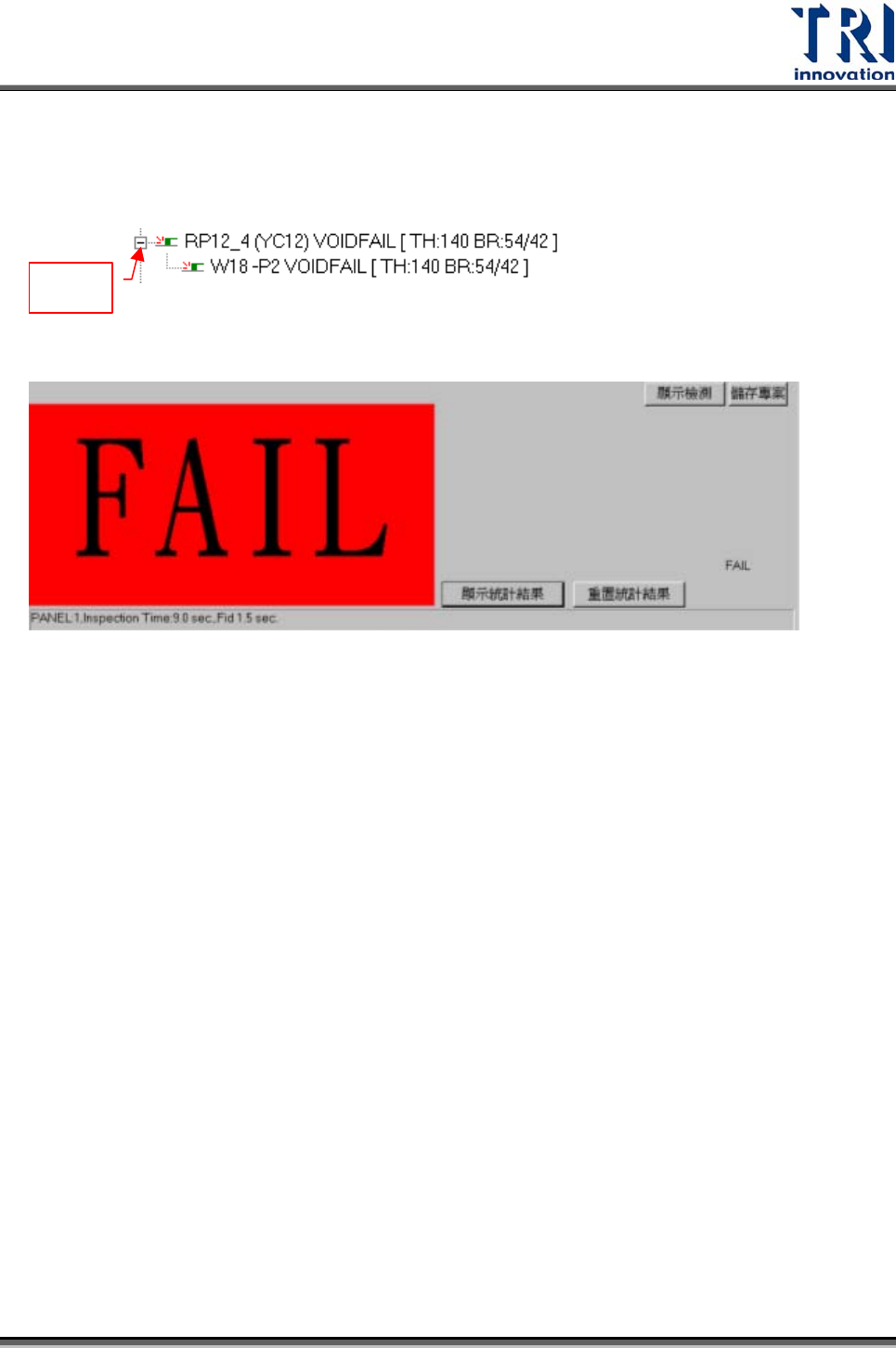

樹狀圖瑕疵列表 – 列出瑕疵元件的詳細錯誤內容。
元件名稱
(
類型
)
瑕疵種類
[
瑕疵參數
檢測分數
/
檢測參數
]
展開
檢測框名稱
瑕疵種類
[
瑕疵參數
檢測分數
/
檢測參數
]
不顯示統計結果(Disable Yield Count) – 不顯示出統計結果欄位
重置統計結果(Reset Yield Count) – 將統計結果欄位的數據歸零。
不顯示統計結果(Disable Fail Count) – 不顯示出瑕疵板統計欄位。
Test Research Inc.
500 TR7500SeriesUserGuide–Software
重置統計結果(Reset Fail Count) – 將瑕疵板統計的統計數據歸零。
結束(Close&Stop) – 關閉檢測視窗。
可在[C:\aoi]資料夾下加入[dbc.bmp]使得在檢測 Fail的時候，在結果視窗上的
[TEST]圖樣顯示成[dbc.bmp]的圖。此功能須配合在結果視窗中使用[顯示檢測]選
項。
