Test Research Inc.  TR7500SeriesUserGuide – Software 505  Enabled Save JPG Fov Image ：勾選後會在檢測時自動存 Fov Image 。

Test Research Inc.

504 TR7500SeriesUserGuide–Software

在檢測完後如果

A. Shift 為 200以下，程式判定為 PASS 傳給維修站。

B. Shift 為 200~300，程式判定為 Warning傳給維修站。

C. Shift 為 300以上，程式判定為 FAIL 傳給維修站。

維修站收到的資訊如果為 Warning時，以黃色顯示。

7.2 在檢測過程中儲存所有FOV影像

7.2.1 啓動和設定

在主程式下按鍵盤上的[F4]鈕，可以開啟設定畫面。

Test Research Inc.

 TR7500SeriesUserGuide–Software 505

 Enabled Save JPG Fov Image：勾選後會在檢測時自動存 Fov Image。

Test Research Inc.

506 TR7500SeriesUserGuide–Software

 Enabled Load JPG Fov Image：勾選後在 Train Dialog 會載入所指定路徑的 fov

image。

 By Barcode：在 Text Edit輸入後按 Barcode 會自動尋找所對應的路徑。

 Select Folder：可選擇要載入的資料夾，檢測的影像會被儲存在和 pre同目錄下的

[jpgfovimage]資料夾內。

7.3 採用條碼機讀取員工証登入系統

7.3.1 環境限制

 必須啟動Login的功能，請見 3.7.23。

 必須使用[手動確認模式(Confirm-Pass Mode)]，請見 3.6.2。

 必須在 NG Dialog下才能 Login in/out。

7.3.2 操作流程

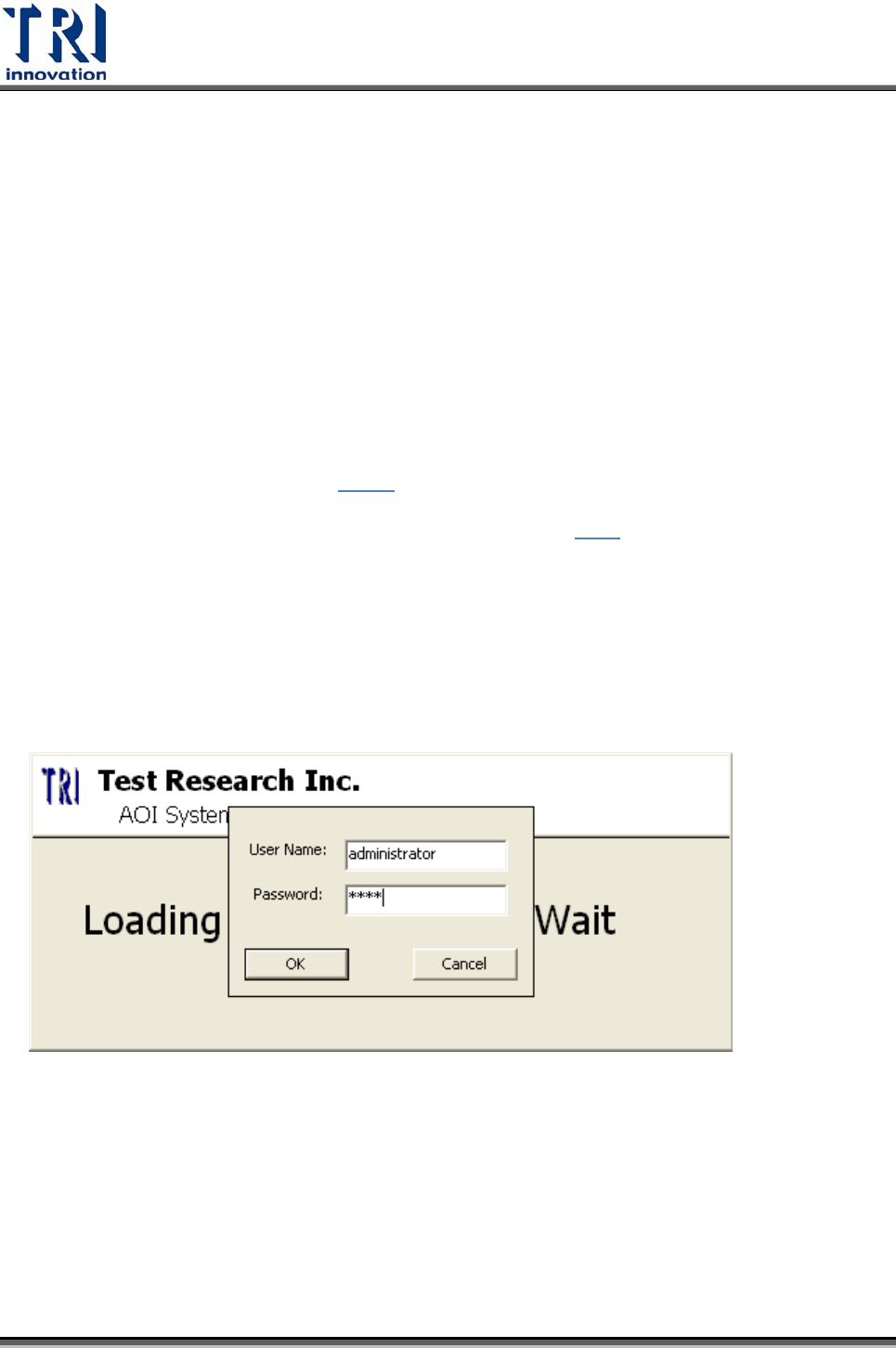

1) 先以[administrator]登入來新增使用者
