Test Research Inc.
40 TR7500SeriesUserGuide–Software

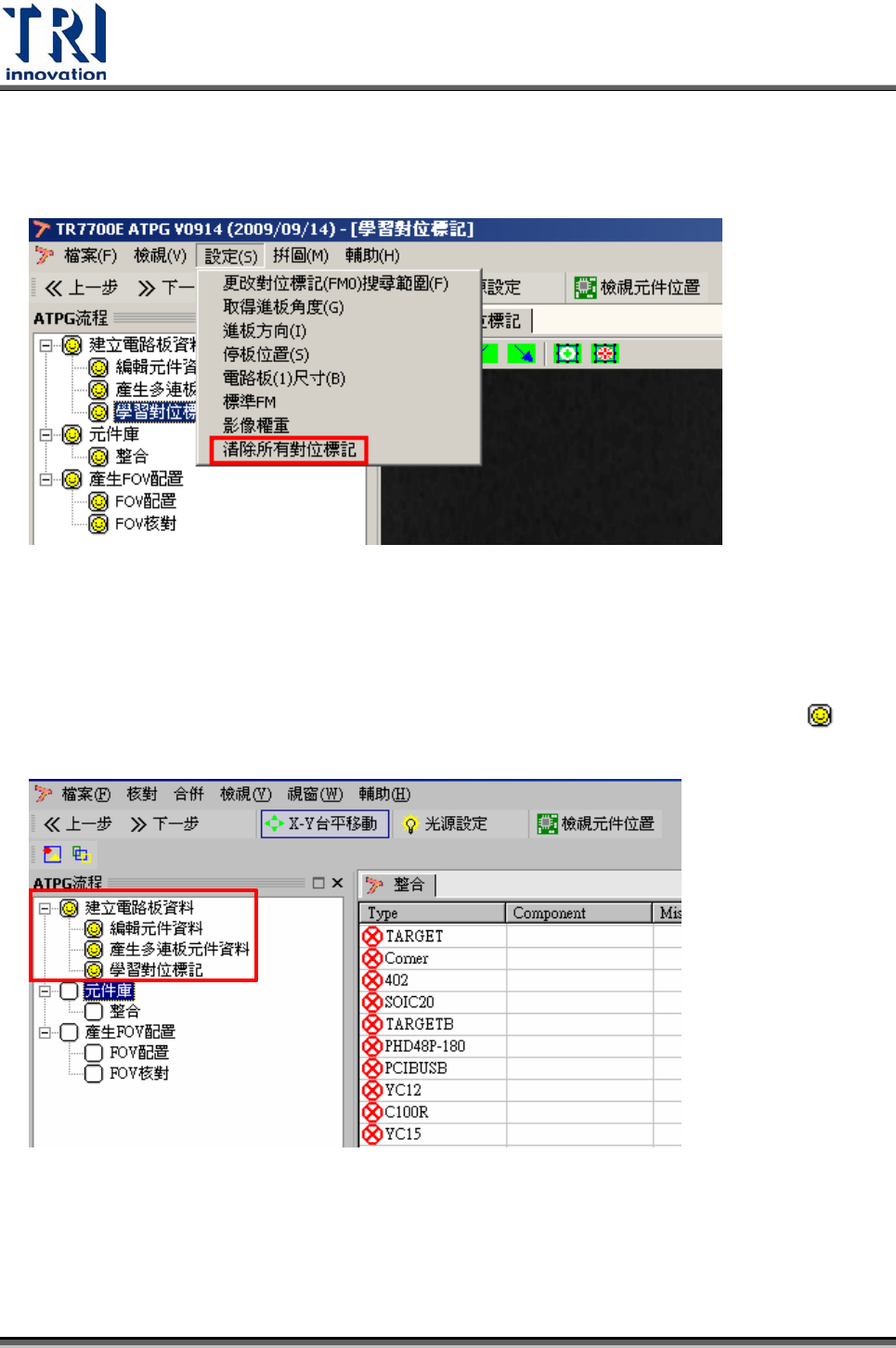

34) 如果使用多標記點功能(註冊表中 MultiFM=1)，此時可以繼續增加標記點數量而
不會做標記點重複學習，目前數量最多可至 18個。如需重做標記點可將其影像
全部移除後再重做標記點。
35) 按[下一步]
36) 出現關閉視窗訊息請按[確定]
37) [建立電路板元件資料]之所有步驟已經完成，畫面上也已將完成之步驟畫上 作
記號。
Test Research Inc.
TR7500SeriesUserGuide–Software 41
2.6 編輯元件資料庫(Library)
此步驟是針對不同封裝類型(Type)的元件，建立其專屬的資料庫，其內容包跨產生所
需的檢測框、安排檢測框的大小及位置、設定各檢測框的參數，以及抓取所需標準影
像等等。所產生的元件資料庫將被儲存在[C:/AOI/TRI_USER_LIB]資料夾中。

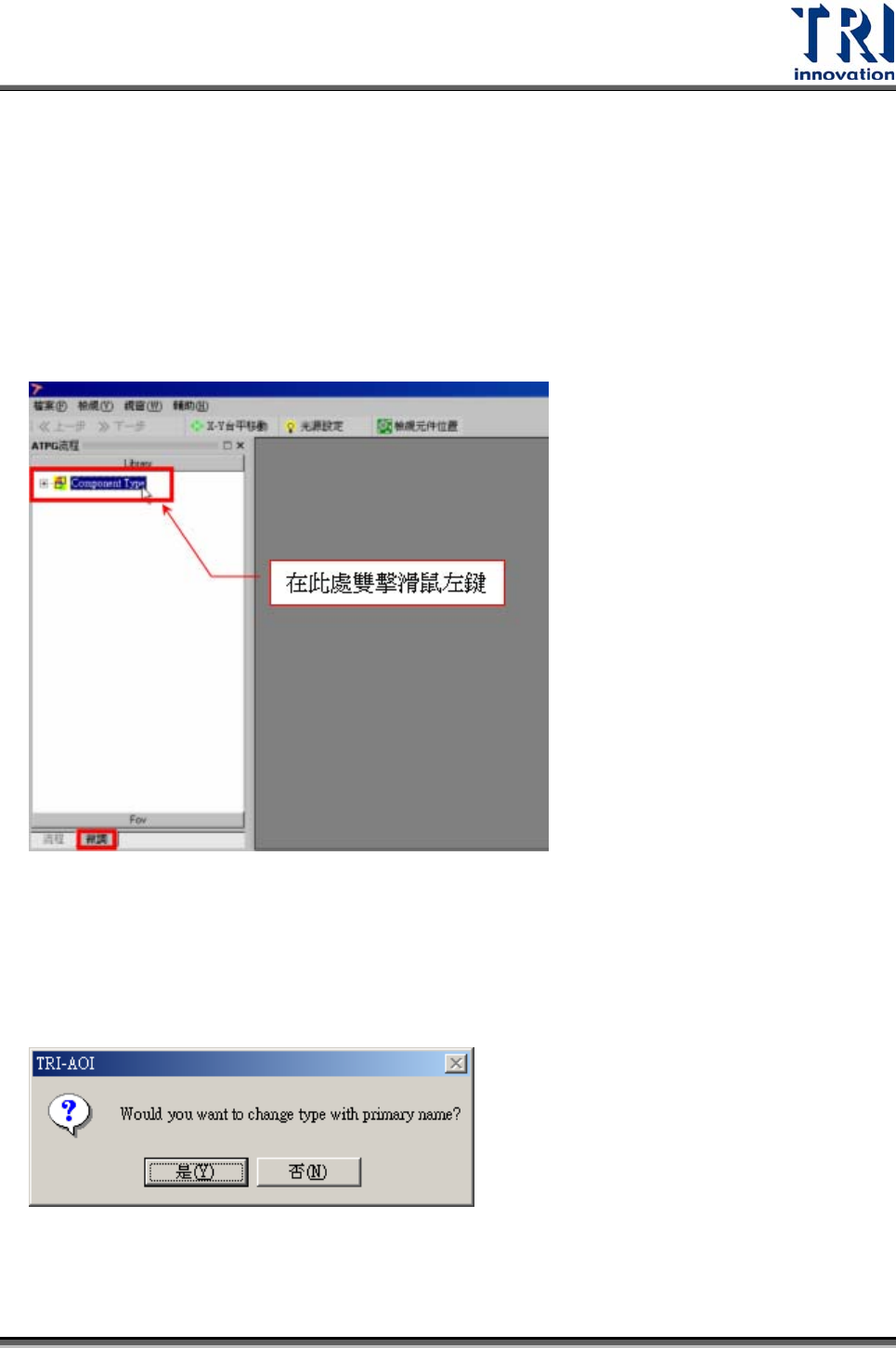

38) 在[ATPG 流程]欄位之左下方，選擇[微調]頁籤，接著點選[Library]。在
[Component Type]列表上按兩下，此時攝影機會先尋找對位標記點，接著即列出
所有類型的元件列表。
39) 進入 ATPG/Library會詢問是否更改 Type 名稱至 primary name。進入 Library 視
窗時，若在[Name Index]中有存在位於[Secondary name]的 Type 名稱時，系統
會自動詢問是否將本機種中存在的 Type名稱改成相對應的 Primary Name 的名
稱，若選[Yes]表示要更改。
Test Research Inc.
42 TR7500SeriesUserGuide–Software

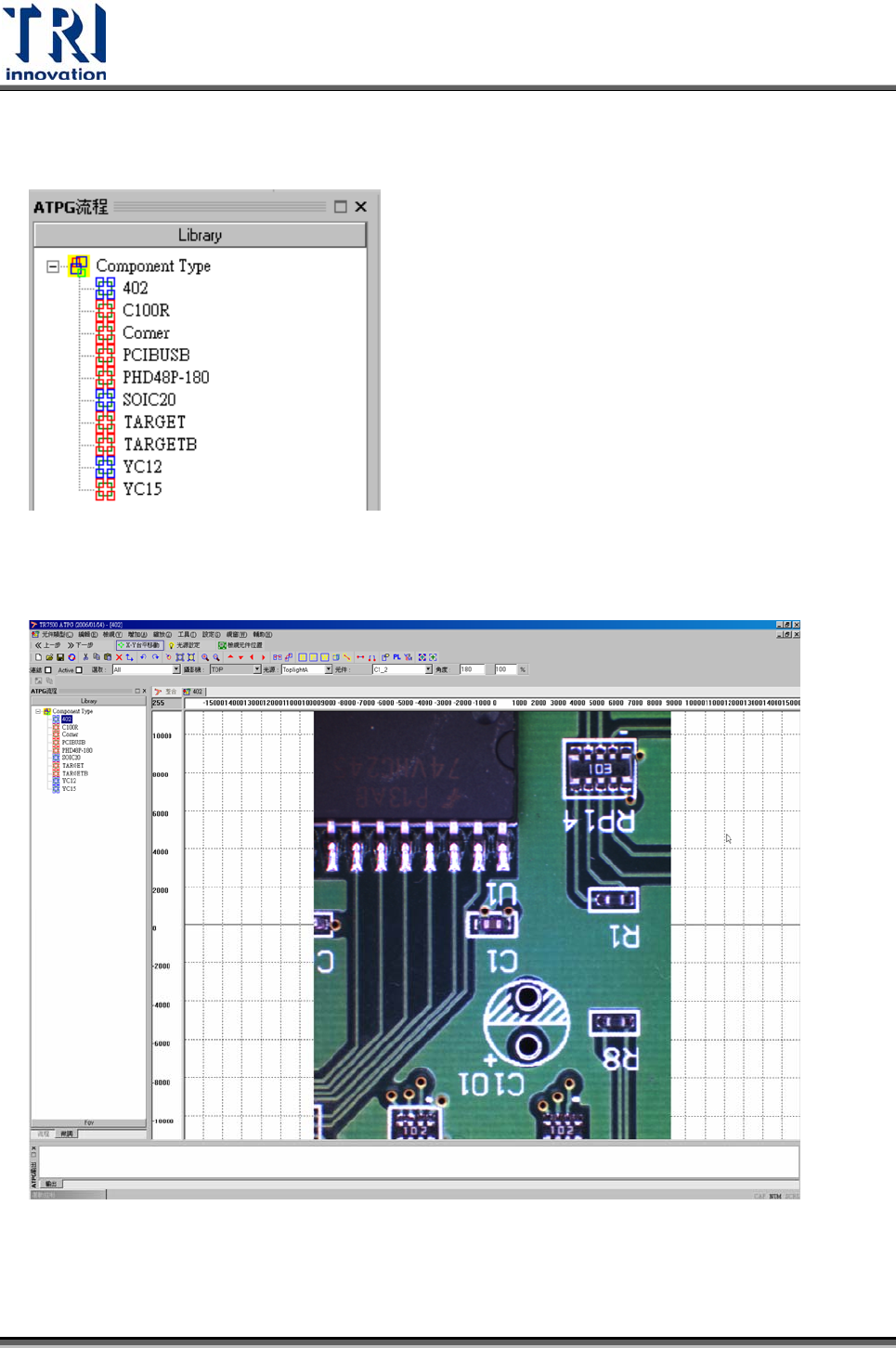

40) 所列出的類型中，藍色記號表示系統中已經儲存有元件資料庫，紅色記號表示此
類型之資料庫尚未建立。
41) 在列表上以滑鼠左鍵點選後，可以編輯或檢視該類型元件之資料庫
