Test Research Inc.  TR7500SeriesUserGuide – Software 519 2) AOI 主程式流程說明

Test Research Inc.

518 TR7500SeriesUserGuide–Software

如果發生問題，請將註冊碼 [ConnectToMagazine_LogAnswer ]設成

1，然後再執行一次有問題的動作後，將[C:\\AOI\\Log]資料夾下的 Log

檔寄回。

7.9 將SupportPin高度資訊存入專案檔中

版本：TRAOI 3.9以後的版本 (PLC 版本 2.35 以後)

1) 功能說明

 PLC 必須啟動 Support Pin的功能。

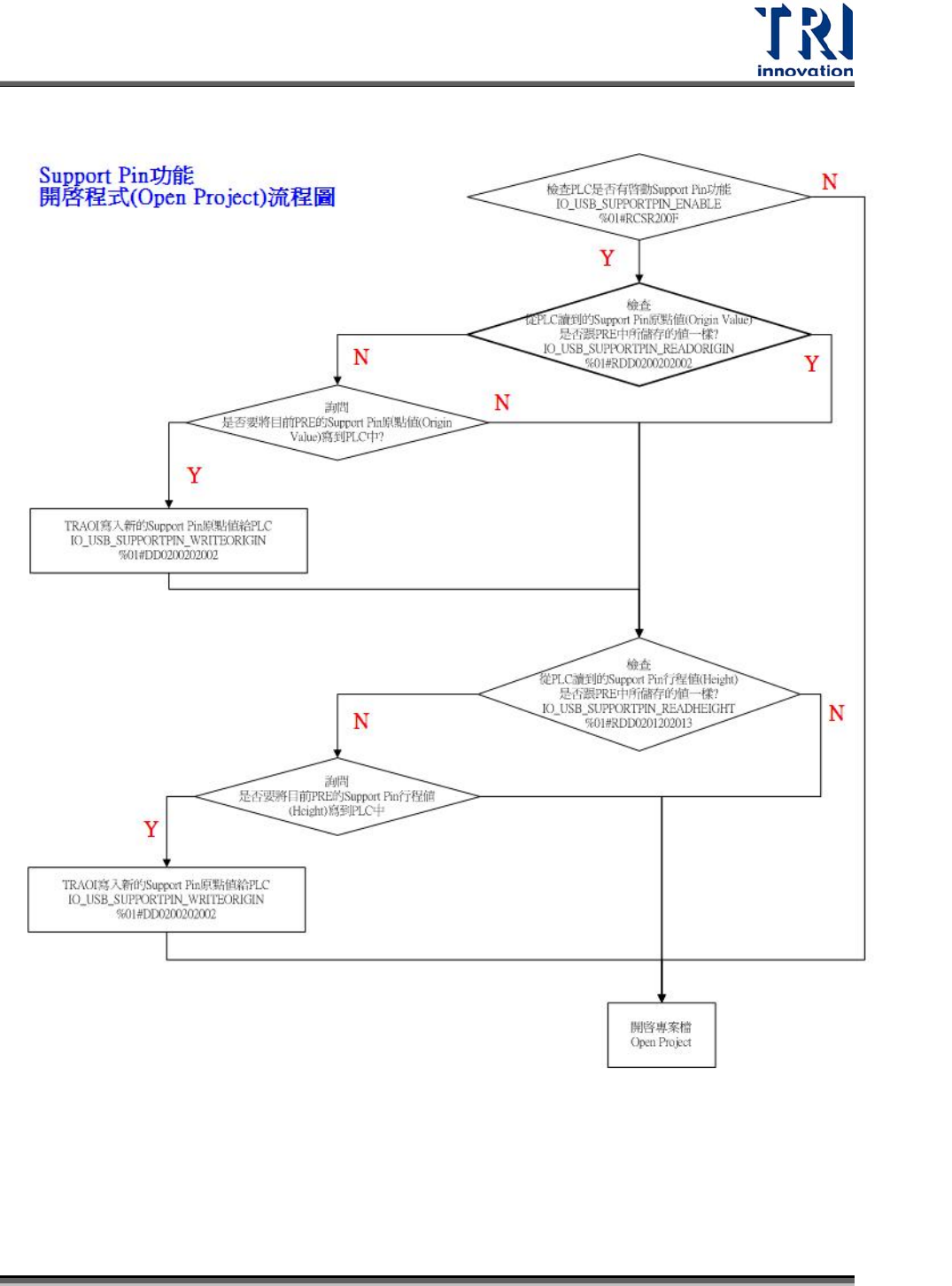

 AOI 主程式在開檔的時候，詢問是否要將專案(*.PRE)檔案中所儲存的 Support Pin

原點(Origin)和行程(Height)套用到 PLC 中。

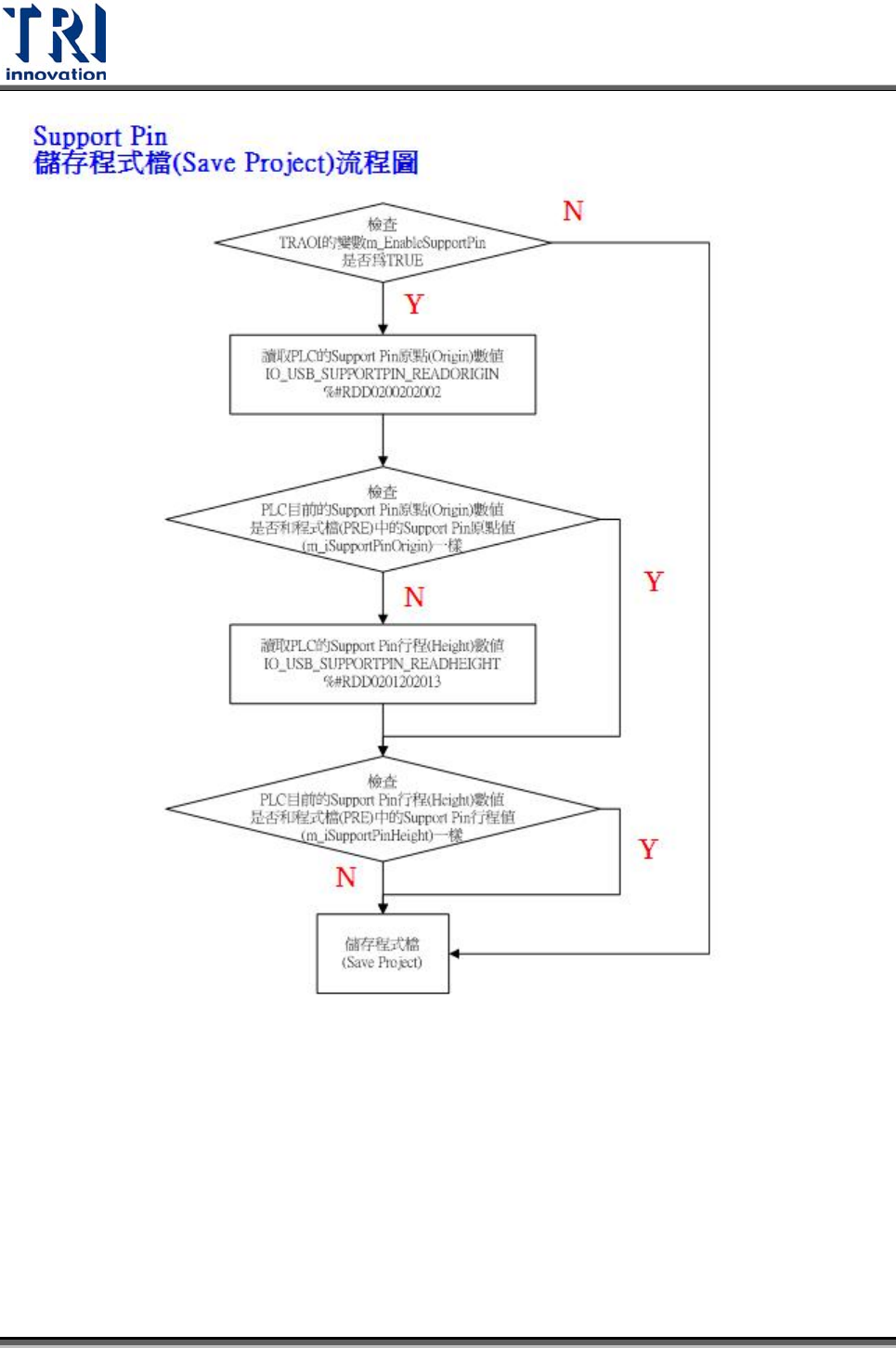

 AOI 主程式在存檔的時候，詢問是否要將目前 PLC的 Support Pin 原點(Origin)和行

程(Height)儲存到專案檔(*.PRE)中。

Test Research Inc.

 TR7500SeriesUserGuide–Software 519

2) AOI 主程式流程說明

Test Research Inc.

520 TR7500SeriesUserGuide–Software

3) PLC 頁面說明

Step1. 兩秒內連續按下左上角及右上角之隱藏鍵。
