Test Research Inc. 528 TR7500SeriesUserGuide – Software • 如果所選擇的元件，並沒有存在於 epac 檔案中，則會顯示找不到相對應元件的訊息。 • 元件的 Body 框會影響腳位產生，所以 Body 框的大小要根據實體影像，拉出正確的框。 Step6. 自動產生腳位完成。

Test Research Inc.

 TR7500SeriesUserGuide–Software 527

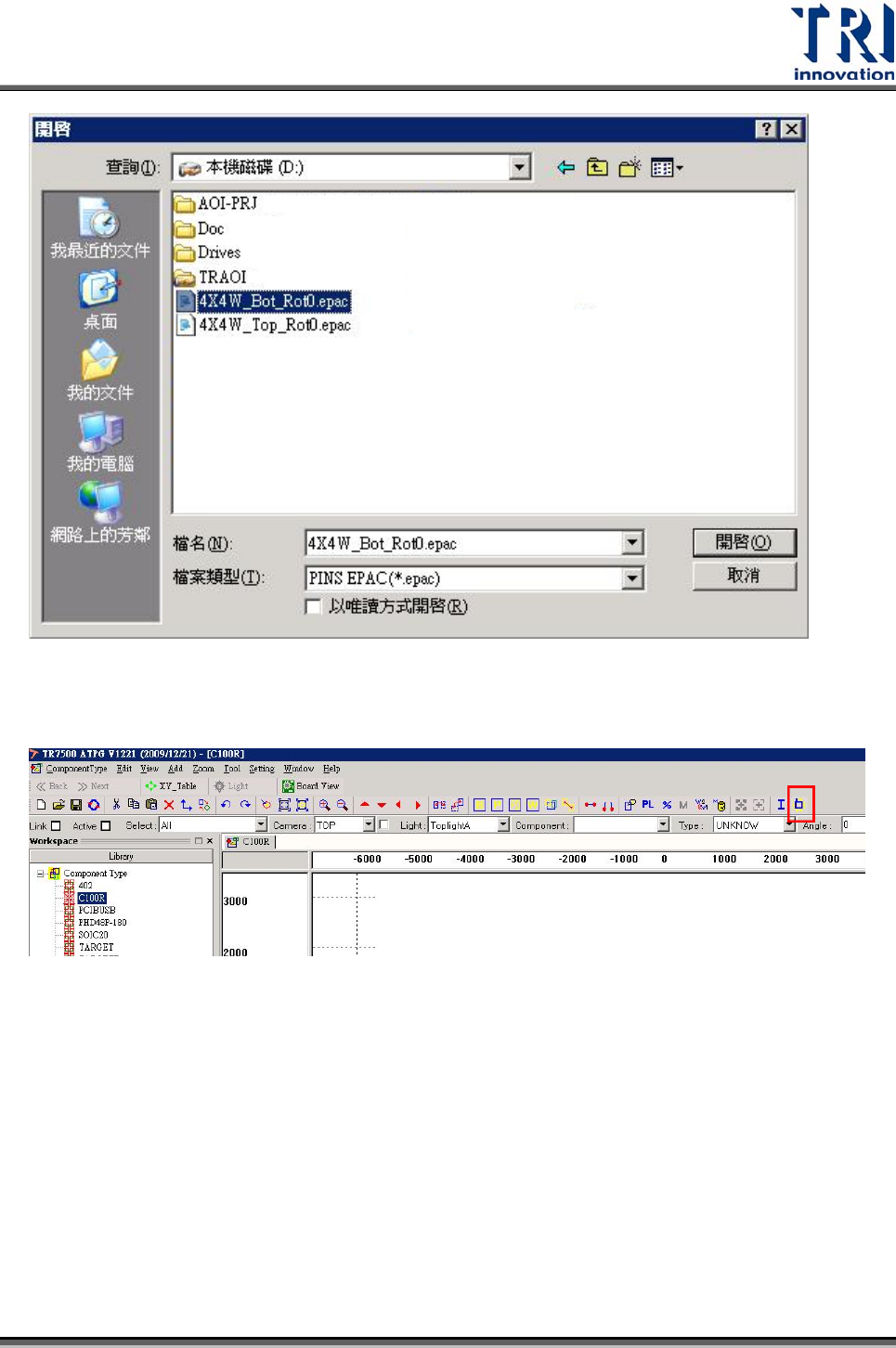

Step4. 載入後[Auto Add Pin]功能可以準備使用。

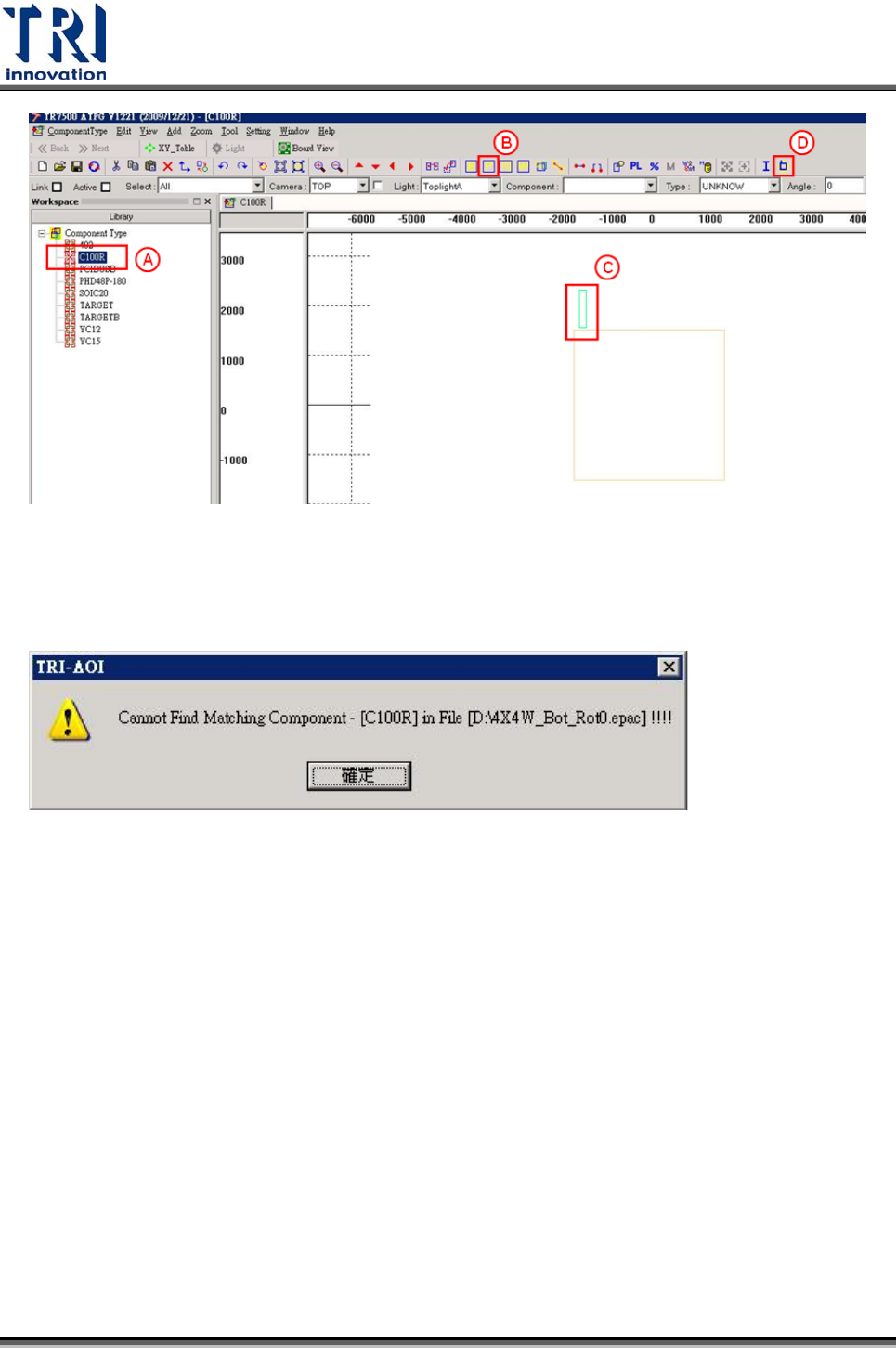

Step5. 準備自動產生腳位。

1. 選擇想要產生的元件。

2. 選擇[Add Pin]功能。

3. 拖曳一個腳位框。

4. 按下[Auto Add Pin]。

Test Research Inc.

528 TR7500SeriesUserGuide–Software

• 如果所選擇的元件，並沒有存在於 epac檔案中，則會顯示找不到相對應元

件的訊息。

• 元件的 Body 框會影響腳位產生，所以 Body 框的大小要根據實體影像，拉

出正確的框。

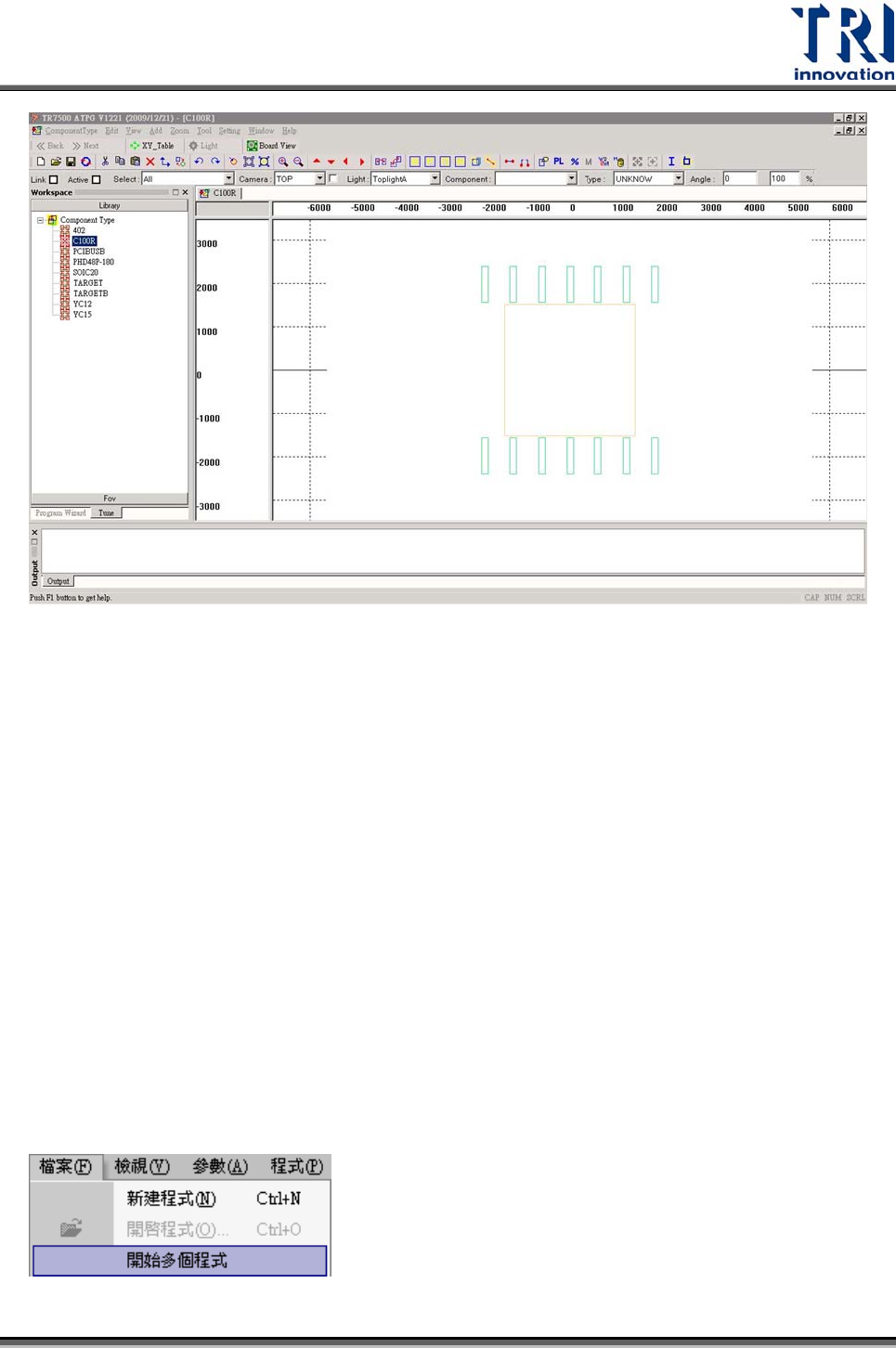

Step6. 自動產生腳位完成。

Test Research Inc.

 TR7500SeriesUserGuide–Software 529

7.12 合併多個專案

1) 功能簡介

因[New Multi Panel]功能只能同一個單板的限制，故新增拼板的另一個解決方案。此

功能將多個 PRE檔案合成一個 PRE 檔案，合成後的 Fiducial Mark 可對應原本所屬各

小板，以解決拼板不準的問題。

2) 操作流程

Step1. 先製作各個拼板的程式([*.pre]檔)。程式必須為新製做的，舊有已配好 FOV

的 PRE檔案不能使用。

Step2. 在做完 Fiducial Mark 後一定要按[Next]按鈕到[Merge]的畫面，但不可進行

Merge 動作，接著存檔。

Step3. 開啟程式後，選擇[Open multi-program]，按住 Ctrl 可選多個 PRE 檔案開

啟。
