Test Research Inc. 538 TR7500SeriesUserGuide – Software 3) 使用說明 Step1. 登錄檔 [AutoConveyerWidth] 要根據現場機台的軌道進行設定。一段式軌道 AutoConveyerWidth = 1 ，二段式軌道 AutoConveyerWidth = 2 。 Step2. 選擇 [ 自動板寬 (Auto Conveyor Width Ouput)/ …

Test Research Inc.

 TR7500SeriesUserGuide–Software 537

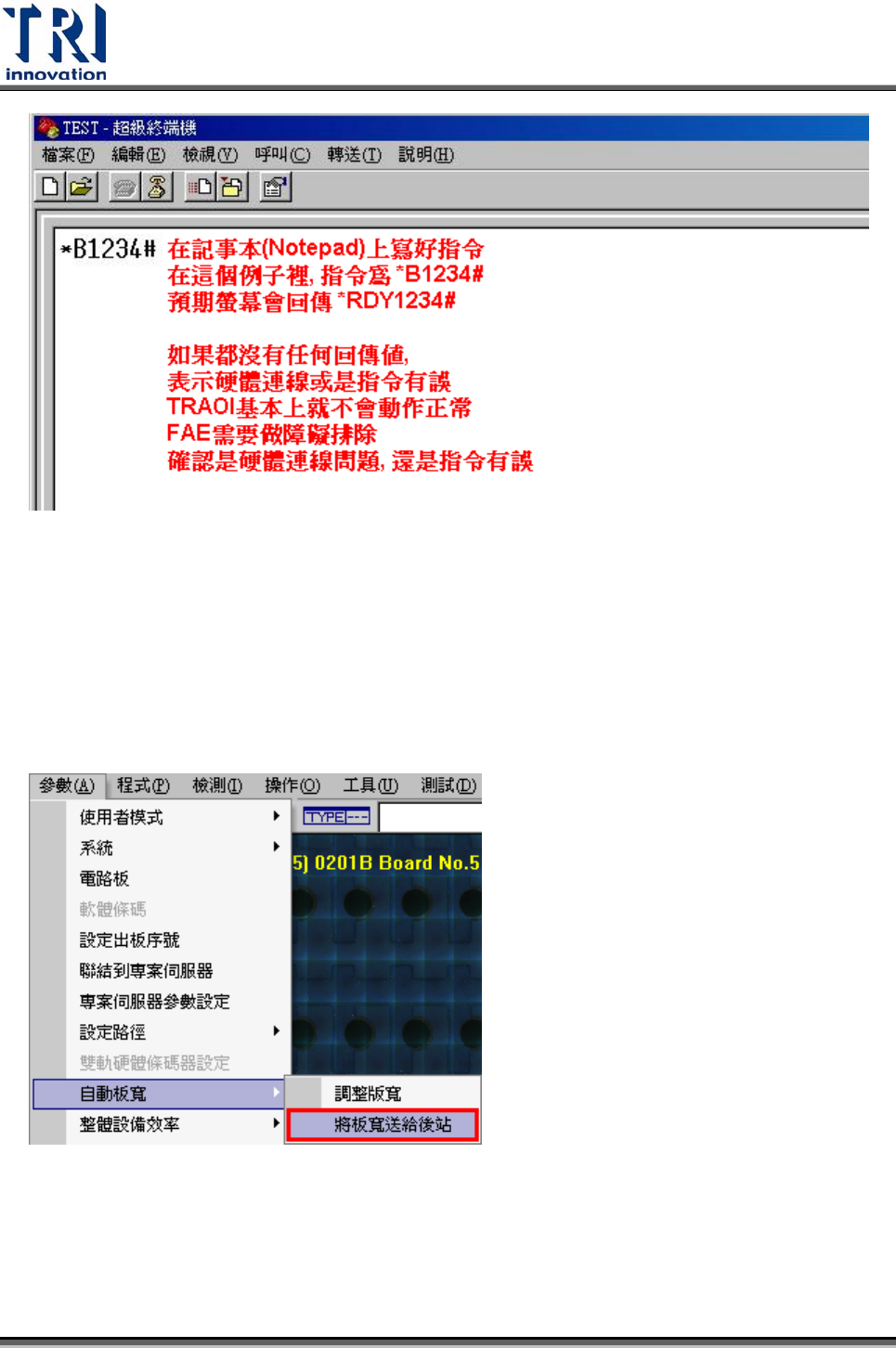

Step7. ASCII 設定。

Step8. 指令測試。

Test Research Inc.

538 TR7500SeriesUserGuide–Software

3) 使用說明

Step1. 登錄檔[AutoConveyerWidth]要根據現場機台的軌道進行設定。一段式軌道

AutoConveyerWidth = 1，二段式軌道 AutoConveyerWidth = 2。

Step2. 選擇[自動板寬(Auto Conveyor Width Ouput)/ 將板寬送給後站(Send Width to

Next Station)]。

Step3. 選擇[Add]，準備新增一個 RS232 裝置。

Test Research Inc.

 TR7500SeriesUserGuide–Software 539

Step4. 用滑鼠點擊一下[COM Port]部分，就可以手動鍵入 COM Port。用滑鼠點擊

一下[BaudRate]、[Parity]、[StopBits]或[DataBits] 則會有下拉式選單讓使用

者選擇。

Step5. 使用者可以用[Remove]及[Modify]選項進行 RS232 Device 的移除和修改。

設定完成後，按下[Save Current RS232 Setting]，讓 AOI 主程式將目前的設

定儲存到 C:\AOI\RS232.xml。
