Test Research Inc. 540 TR7500SeriesUserGuide – Software 如果新增的 RS232 裝置無法建立起來，會顯示下面的訊息。表示硬體的通訊協定與使用者所輸入的不符合，使用者應該要改變設定。 Step6. 使用者選擇連接後段機台的 RS232 Devic e，啟動 [Auto Conveyor Width Output] 功能。

Test Research Inc.

 TR7500SeriesUserGuide–Software 539

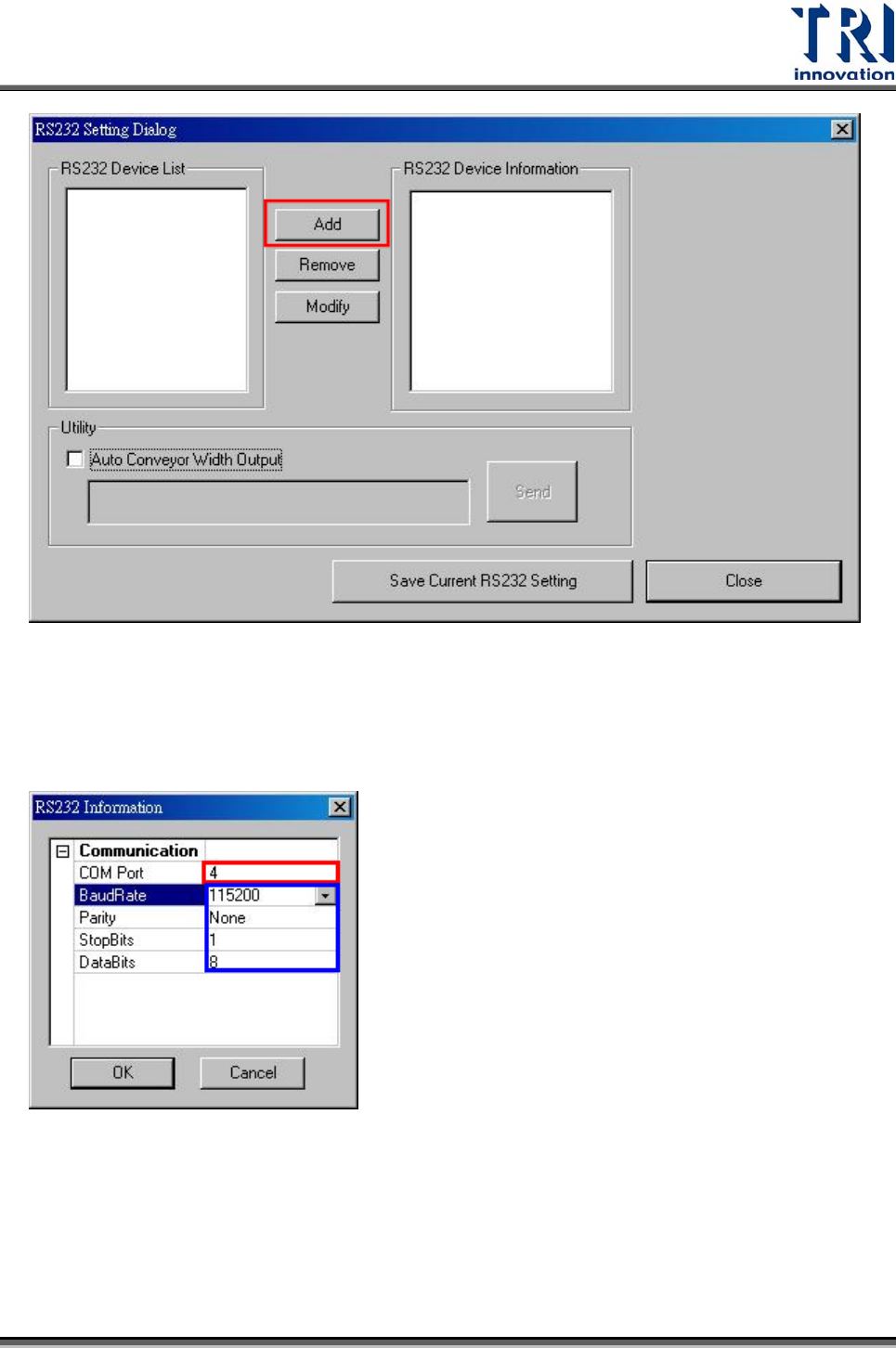

Step4. 用滑鼠點擊一下[COM Port]部分，就可以手動鍵入 COM Port。用滑鼠點擊

一下[BaudRate]、[Parity]、[StopBits]或[DataBits] 則會有下拉式選單讓使用

者選擇。

Step5. 使用者可以用[Remove]及[Modify]選項進行 RS232 Device 的移除和修改。

設定完成後，按下[Save Current RS232 Setting]，讓 AOI 主程式將目前的設

定儲存到 C:\AOI\RS232.xml。

Test Research Inc.

540 TR7500SeriesUserGuide–Software

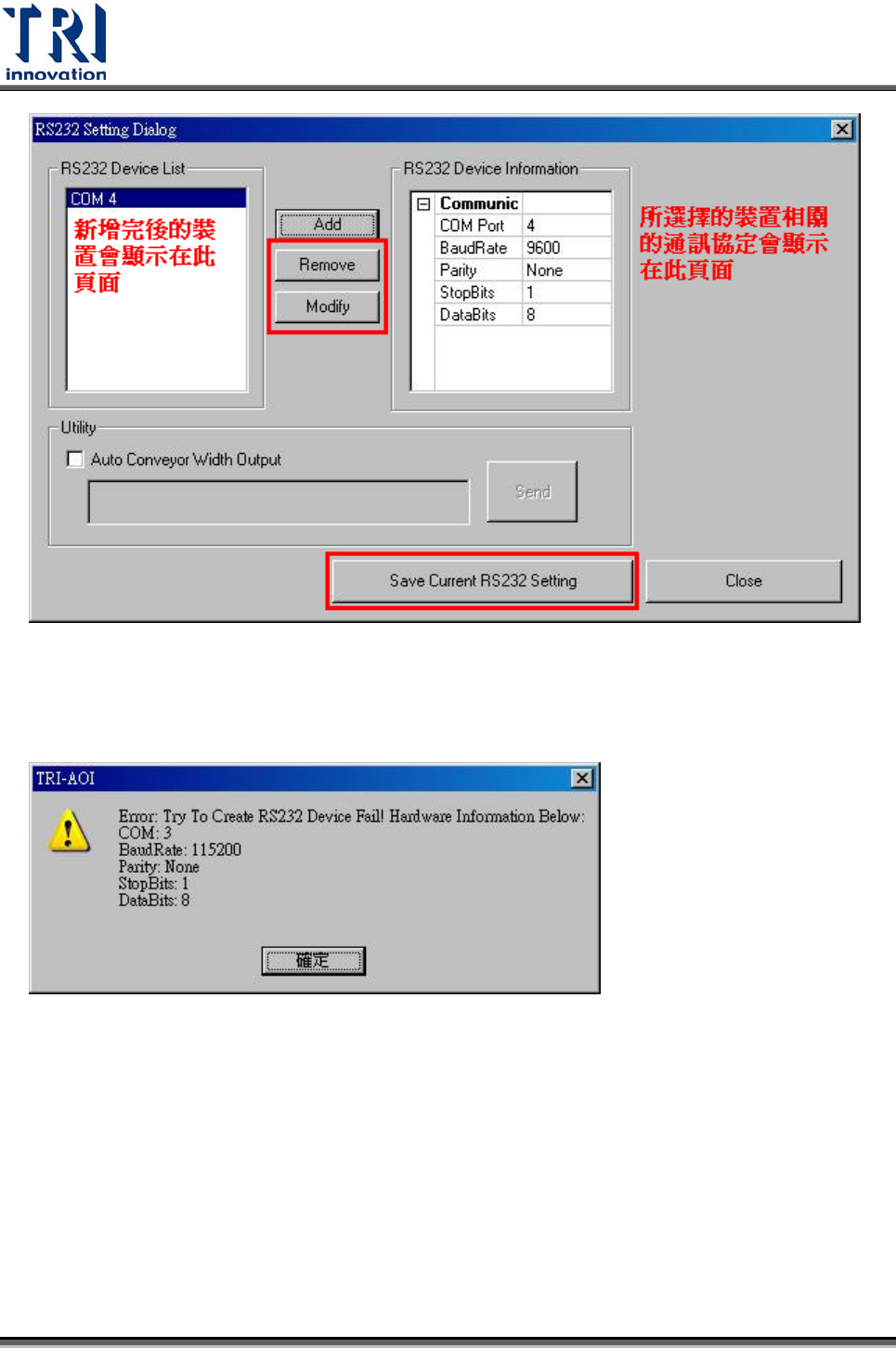

如果新增的 RS232 裝置無法建立起來，會顯示下面的訊息。表示硬體的通訊協定與使

用者所輸入的不符合，使用者應該要改變設定。

Step6. 使用者選擇連接後段機台的 RS232 Device，啟動[Auto Conveyor Width

Output]功能。

Test Research Inc.

 TR7500SeriesUserGuide–Software 541

Step7. 啟動此功能後，會影響的地方有。

 按下[Send]按鈕，AOI 主程式會抓取目前 PLC 的板寬，將此板寬送出給後站。

 每次開啟專案檔(Open Project)時，會將目前 PLC的板寬送出給後站。
