544 TR7500SeriesUserGuide–Software

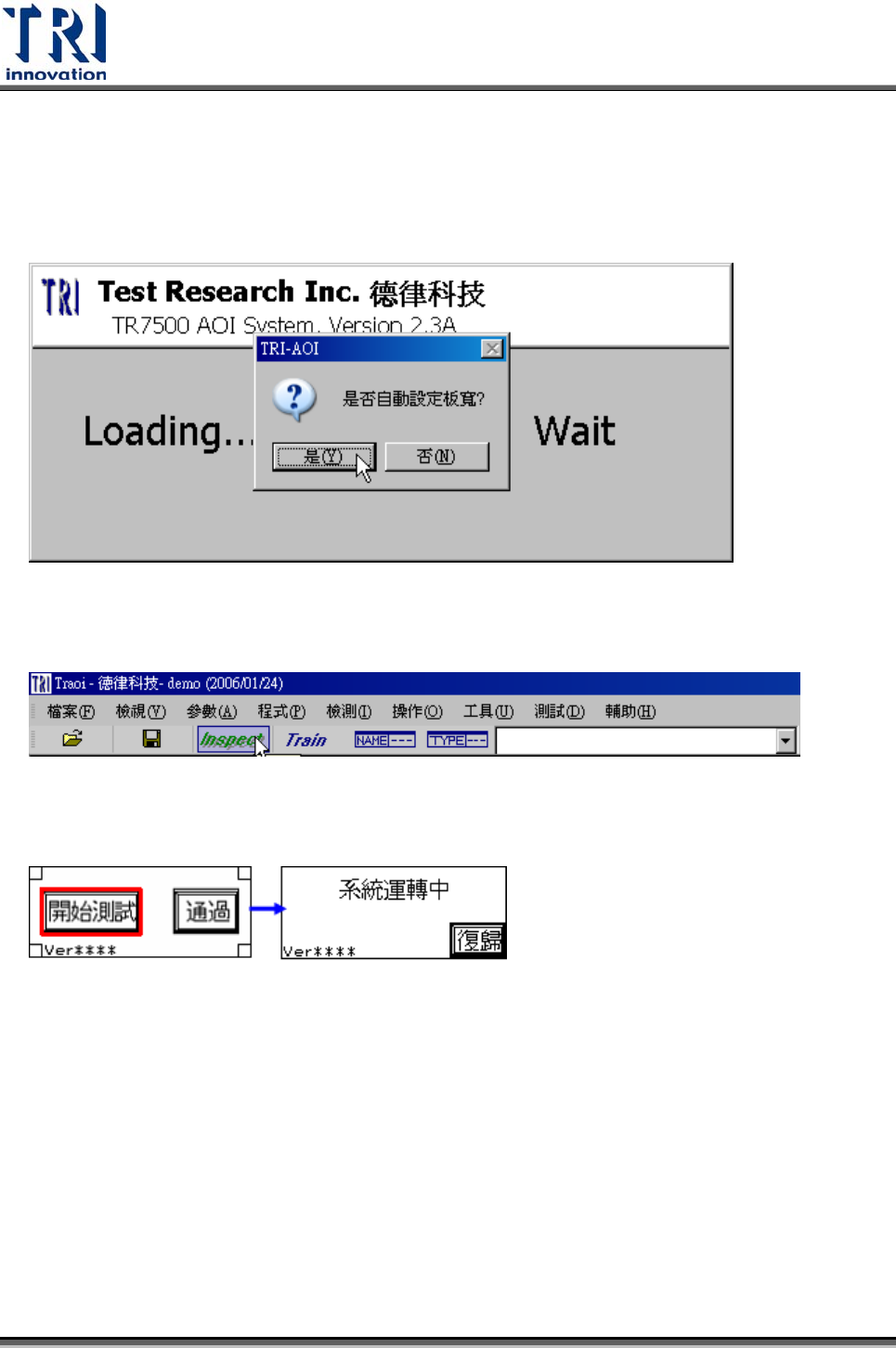

3) 程式載入中出現詢問是否載入自動板寬視窗，若機器有安裝自動板寬模組，且在
程式撰寫時有儲存輸送帶寬度，則可選擇[是]，板寬會自動調整至所需大小。若
沒有裝置自動版寬模組，則需使用 PLC手動設定板寬。
4) 按下[Inspect]按鈕，系統即可開始檢測
5) 在人機界面按下[開始測試]。
8.3 使用條碼機
1) 設定[參數/電路板/條碼/設定條碼機]
2) 勾選[參數/電路板/條碼/測試前檢查條碼]
Test Research Inc.
TR7500SeriesUserGuide–Software 545
8.4 連線至維修站
1) 將[參數/使用者模式/連結維修站]選項打勾。
2) 將[參數/電路板/維修站]路徑選擇連接至維修站之[AOI_Repair_Data]資料夾。
3) 按下[工具/重送影像資料至維修站]。
4) 開始檢測。
8.5 程式跨機台使用
1) 將程式(*.pre )及全圖影像複製到另一機台上

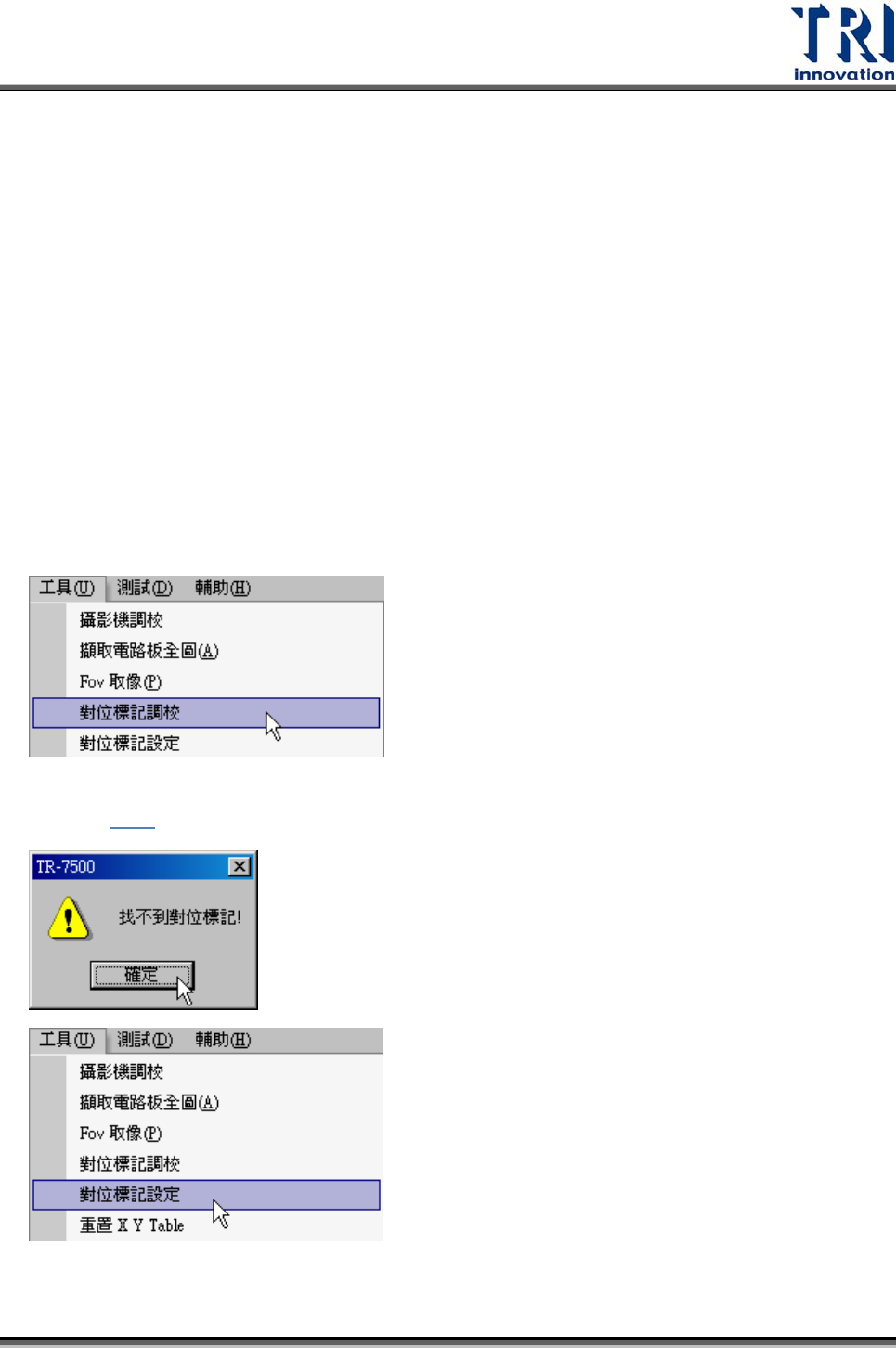

2) 選擇[工具/對位標記調校]
3) 若找不到對位標記則需進行[工具/對位標記設定]重新設定對位標記 0的位置(請參
閱 3.7.6)。
Test Research Inc.
546 TR7500SeriesUserGuide–Software
4) 按下[Inspect]開始檢測
