Test Research Inc.  TR7500SeriesUserGuide – Software 553 以上為 AOI 機台上的操作 Step8. 將專案 (*.pre) 所在的整個資料夾複製到遠端編輯站機台上。 Step9. 開啟專案 Step10. 建立 Library 。 1. 點選元件，系統會先拼出 FOV 大小的圖。 2. 如果圖不夠大，可使用 [Tool/ Offline ATPG Editor/ Se…

Test Research Inc.

552 TR7500SeriesUserGuide–Software

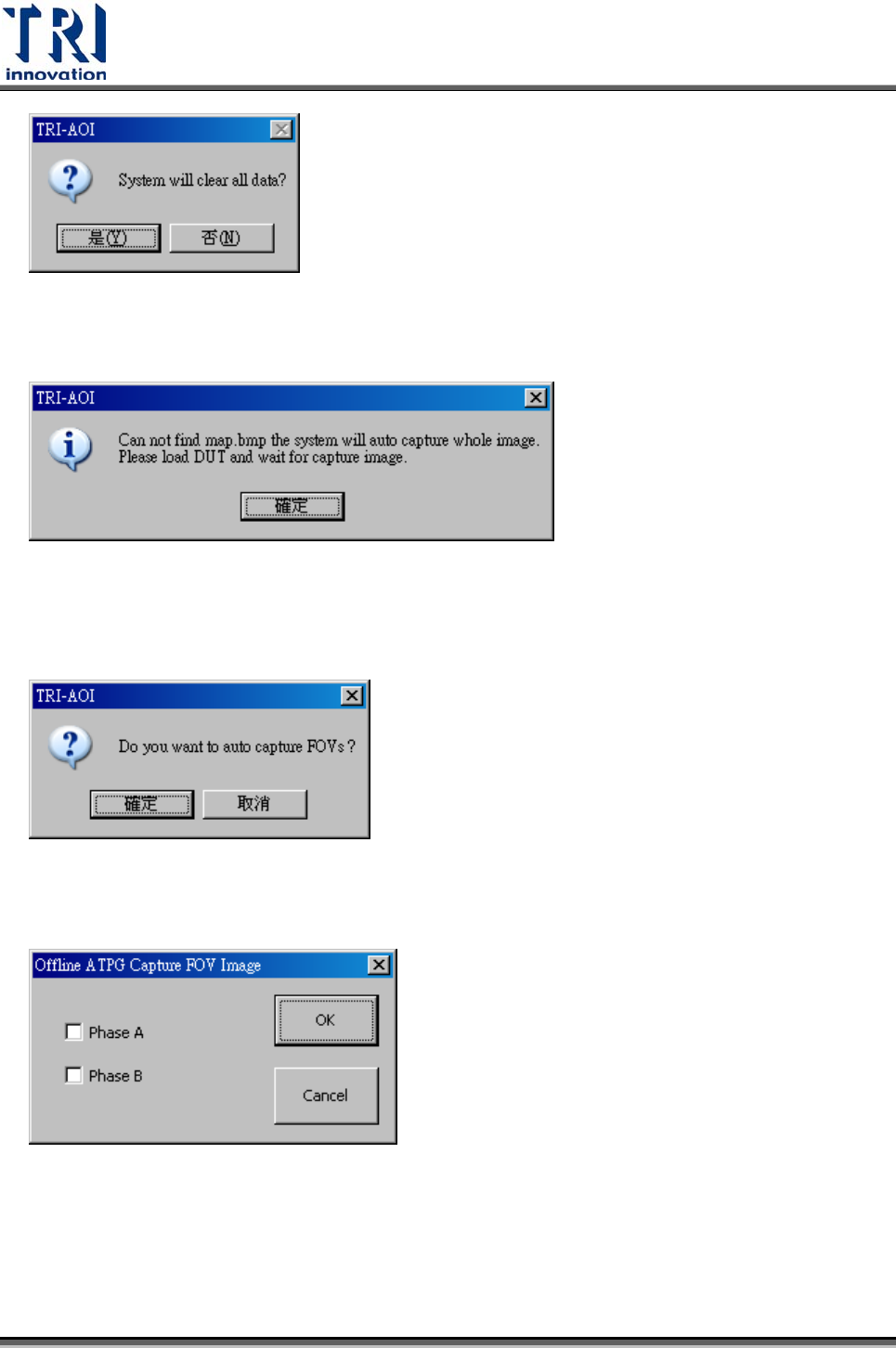

Step4. 擷取大圖影像。

Step5. 擷取 FOV 影像，此步驟會依 Phase 數將全部的 FOV 擷取下來。若 2 Phase

會取二次，請留下足夠的硬碟空間。

Step6. 選擇要取的 Phase。

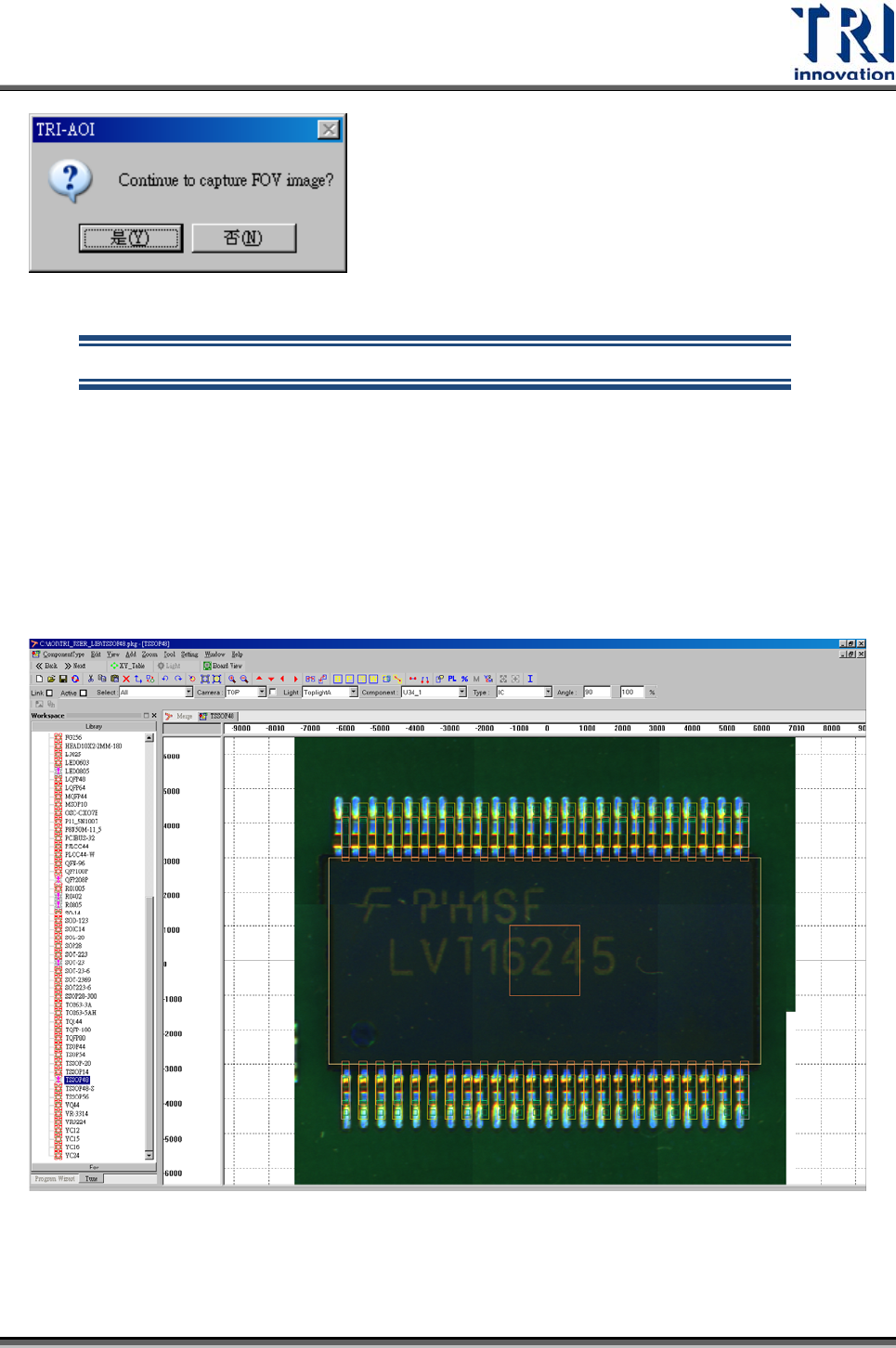

Step7. 掃完後會出現對話框詢問是否要掃下一片。如果要掃多片請手動退板再放入

下一片板，放完板後請選[是]，如不掃就選[否]。

Test Research Inc.

 TR7500SeriesUserGuide–Software 553

以上為 AOI 機台上的操作

Step8. 將專案(*.pre)所在的整個資料夾複製到遠端編輯站機台上。

Step9. 開啟專案

Step10. 建立 Library。

1. 點選元件，系統會先拼出 FOV大小的圖。

2. 如果圖不夠大，可使用[Tool/ Offline ATPG Editor/ Set body size in map]

功能來設定 Body的大小及拼圖範圍。

Test Research Inc.

554 TR7500SeriesUserGuide–Software

3. 元件所在的位置會用紅十字標示，用滑鼠可直接框出 Body 的大小，系

統也會依所框的大小進行重新拼圖。
