TR7500_Series_Software_ch-v6-3-0.pdf - 第583页

Test Research Inc.  TR7500SeriesUserGuide – Software 571 1) 選取所屬之元件，可利用滑鼠直接點選或由 [ 元件表 ] 來點選。 2) 使用萬用框將欲辨識的字元框住。按下 [ 增加 1 個框 ] 按鈕。在 [ 選擇檢測方法 ] 視窗中選取 [OCR / DateCode] 在 OCR 視窗中進行自動教導 (Auto-Train) 或手動教導 (Manual-Trai…

570 TR7500UserGuide–Software

1 在 Train 與 OCR 功能相關之按鈕

本窗口主要用於教導、設定及測試 OCR檢測框，在 Train 窗口內與 OCR有關連之選

項共下列幾個部份。

Test Research Inc.

 TR7500SeriesUserGuide–Software 571

1) 選取所屬之元件，可利用滑鼠直接點選或由[元件表]來點選。

2) 使用萬用框將欲辨識的字元框住。

按下[增加 1個框]按鈕。

在[選擇檢測方法]視窗中選取[OCR / DateCode]

在 OCR視窗中進行自動教導(Auto-Train)或手動教導(Manual-Train)。

當 OCR檢測框教導(Training)完成後，可按[檢測]做即時測試(Run-Tim Testing)。

欲刪除 OCR檢測框時，可按[刪除框]做刪除。

2 使用自動教導方式新增 OCR 框

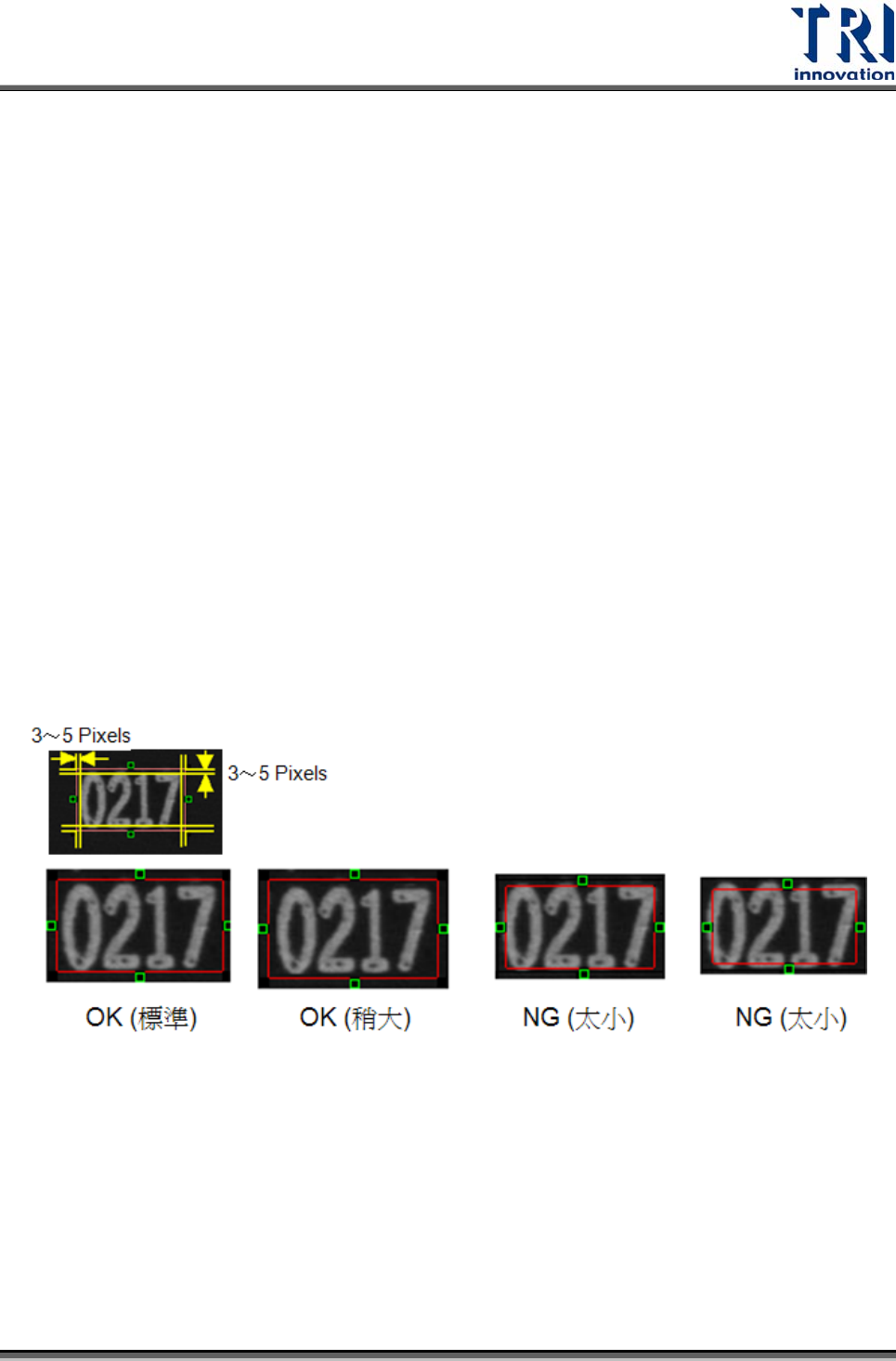

1) 建立 OCR 框時，檢測框(Inspect Window)請圍繞住欲辨識的 datecode 字串(字

串文字數量需大於 2個以上)，一般圍繞的法則如下所示：大致上在框選圍繞

datecode 字串影像時，其字串邊緣距離檢測框相距 3～5 個像素(Pixels)左右，只

可多不可少於 3個像素。

572 TR7500UserGuide–Software

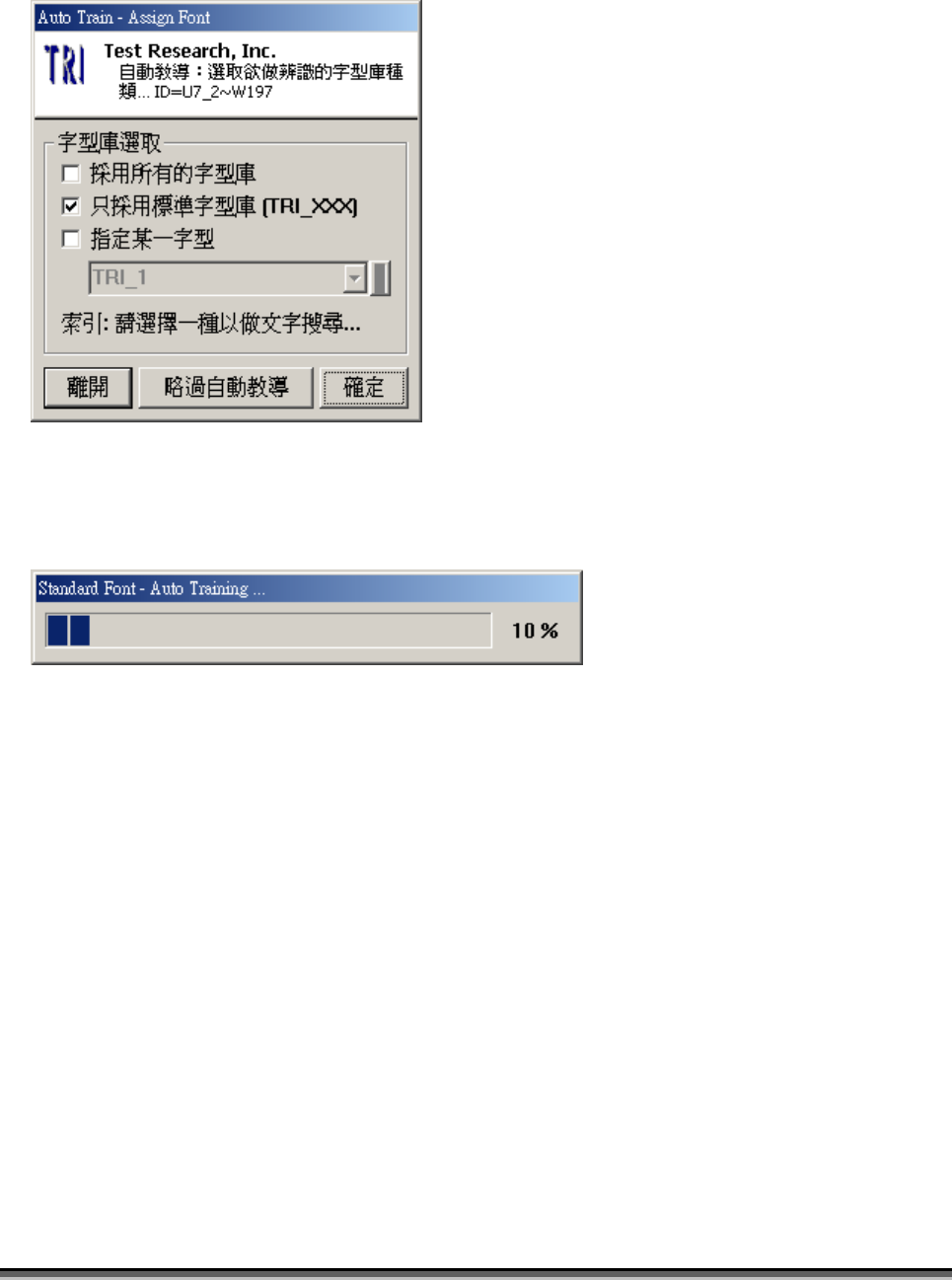

當按下執行 OCR 按鈕後，會跳出字型選擇窗口，供使用者選擇某類字型以進行文字

搜尋。

假設在此先以[TRI_ ]為開頭的標準字型搜尋一次，所以勾選[只採用標準字型庫

(Standard font-type)]，看是否能找到相符之字型庫。
