TR7500_Series_Software_ch-v6-3-0.pdf - 第598页

586 TR7500UserGuide – Software 4.5 Font Delete Dialog 在 Font Library Manager 字型庫管理界面下，當點選「組合式刪除」功能項時，可呼叫出如下圖的窗口，此窗口主要是以組合式條件來刪除字型之機制，內容包含之功能如下所示：

Test Research Inc.

 TR7500SeriesUserGuide–Software 585

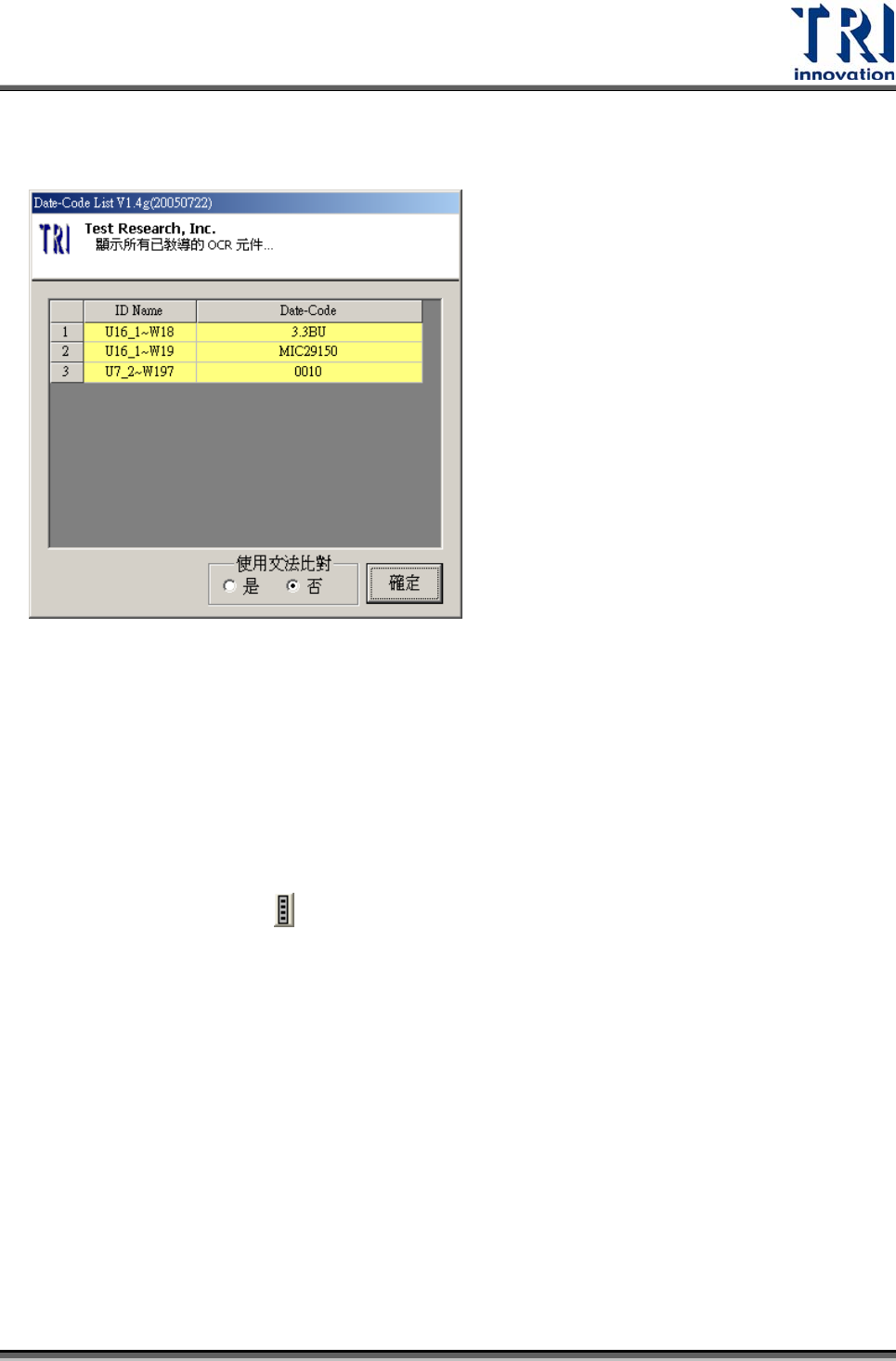

3) 可按下「List」鍵顯示所有已建立之 Date-Code 列表，並可直接點選指定的 ID

Name 來設定是否使用文法比對。

 修改字型種類及角度

可直接在「字型」(Font Type)編輯框中指定某一字型種類、角度之修改，以作為辨識

字串時，字型選取之依據。

4.4 Show Font Library Dialog

當點選「字型種類管理」功能項時，可呼叫出如下圖的窗口，此窗口主要是以字型

種類(Font-Type)為基礎之字型管理機制，內容包含之功能如下所示：

586 TR7500UserGuide–Software

4.5 Font Delete Dialog

在 Font Library Manager 字型庫管理界面下，當點選「組合式刪除」功能項

時，可呼叫出如下圖的窗口，此窗口主要是以組合式條件來刪除字型之機制，內容包

含之功能如下所示：

Test Research Inc.

 TR7500SeriesUserGuide–Software 587

5 OCR Date-Code In-Line /Run-Time Inspect 注意事項

5.1 製作 OCR 檢測框

1) 由於考慮打件偏位之影響，強烈建議使用 OCR檢測框時，需搭配「Warp」框。

鎖 Warp的圖像以 Chip 上面，跟著文字面一起移動的商標為主，如下圖所示。

2) 框邊界與文字面邊界最好可間隔 3～5 Pixels 的空間。

3) 執行 Auto-Train 時，黑白分明的文字面圖像以背景雜訊較少為較佳，例如較少的

背景麻花現象，請盡量利用打光特性來產生黑白分明的文字面圖像。
