5 OCR Date-Code In-Line /Run-Time Inspect 注意事項
5.1 製作 OCR 檢測框

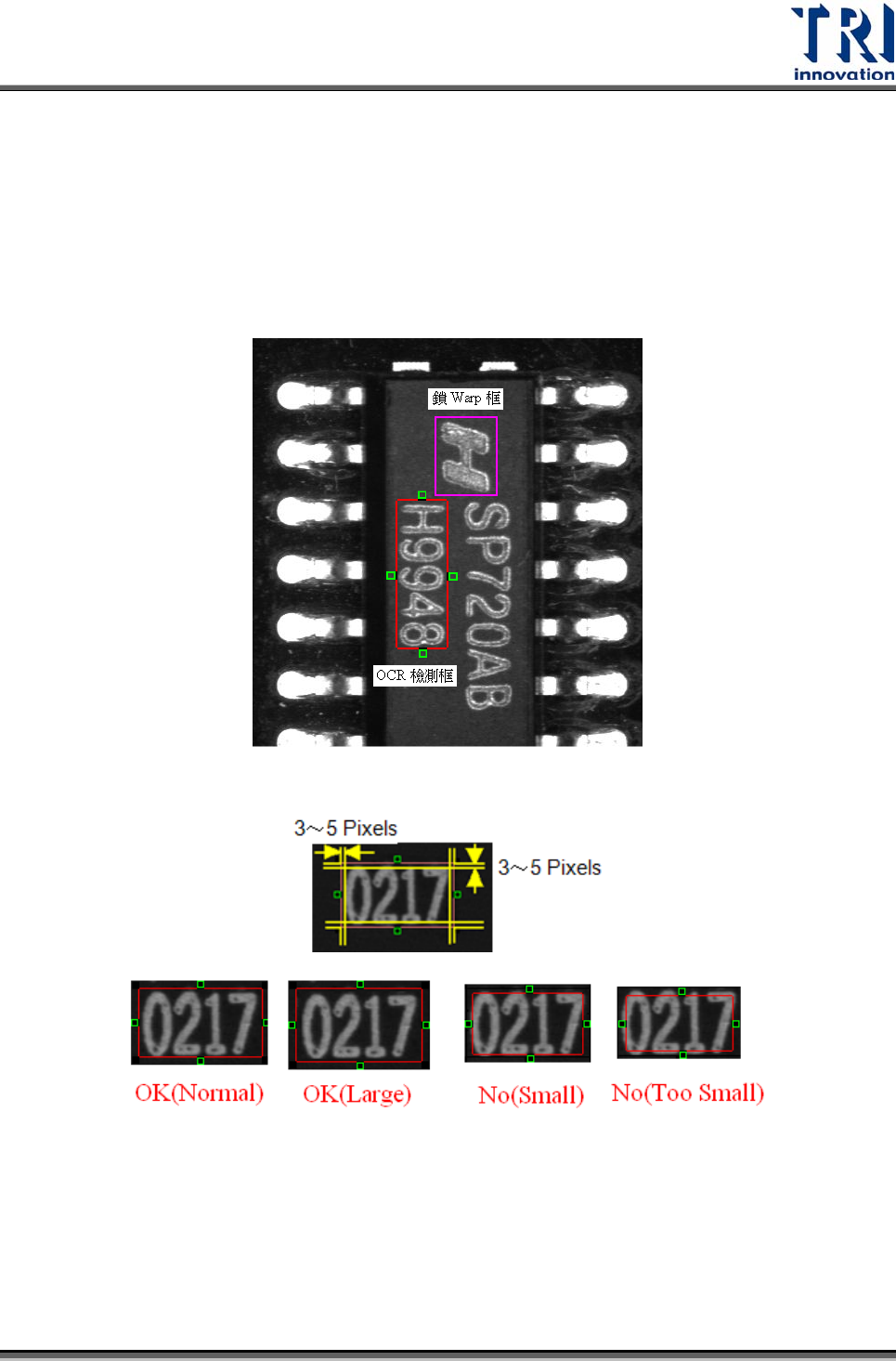

1) 由於考慮打件偏位之影響，強烈建議使用 OCR檢測框時，需搭配「Warp」框。
鎖 Warp的圖像以 Chip 上面，跟著文字面一起移動的商標為主，如下圖所示。
2) 框邊界與文字面邊界最好可間隔 3～5 Pixels 的空間。

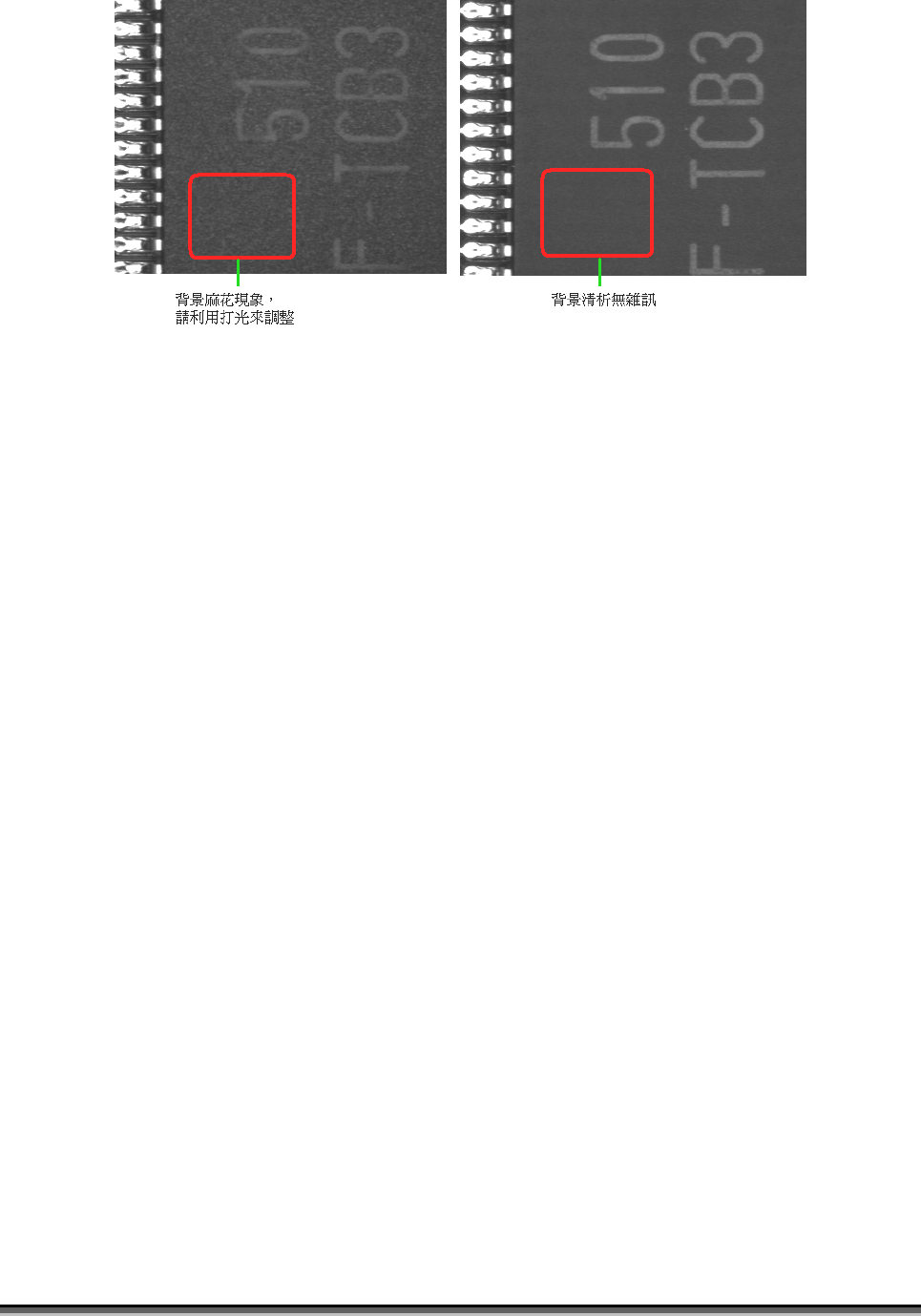

3) 執行 Auto-Train 時，黑白分明的文字面圖像以背景雜訊較少為較佳，例如較少的
背景麻花現象，請盡量利用打光特性來產生黑白分明的文字面圖像。
588 TR7500UserGuide–Software
5.2 TRI-OCR 限制
1) 一行字串必需有 2個字元以上，以 Date-Code 而言為 4 個數字。
2) 每個字元的影像尺寸限制於 20×20像素(Pixels)以上。
3) 在教導時，每行字串需含有數字，影像黑白對比需強烈，可利用打光技巧(環光
源)來達成強烈黑白對比；上述在 Run-Time 辨識時則無此限制。
4) 在 Run-Time 檢測時，由於教導的字元寬度、長度、字型、角度皆已固定，因為
如果在相同位置的元件有兩種料，且字型、字元大小皆不同，則需建立兩個
OCR 檢測，在 EP主程式設定兩個 OCR 檢測框之 OR邏輯運算即可。
Test Research Inc.
TR7500SeriesUserGuide–Software 589
附錄三 MICRO SCAN MS-3 BARCODE READER
1 Micro Scan 硬體安裝步驟

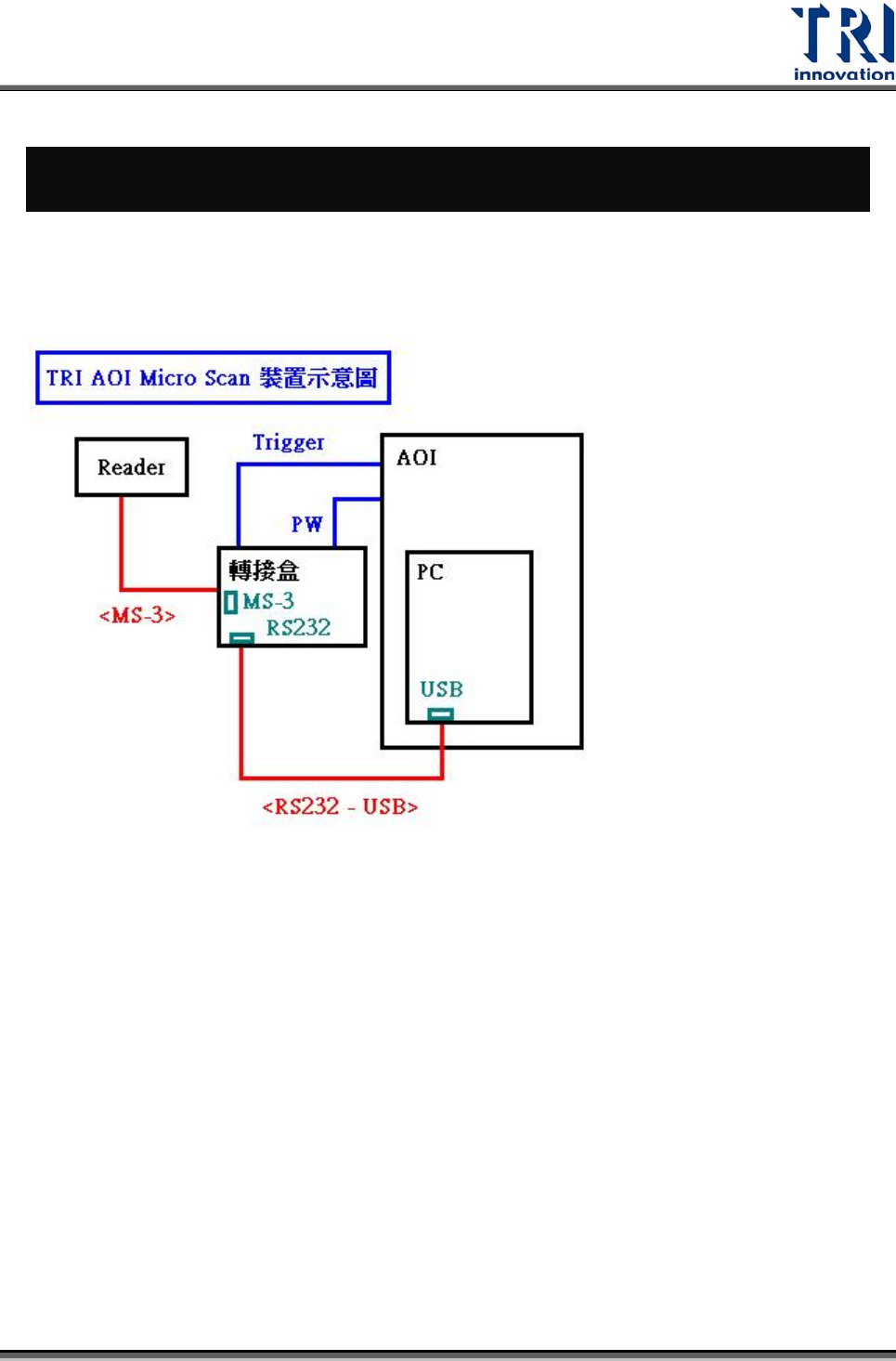

Micro Scan MS-3 需要透過轉接盒與 AOI 機台連接
RS232 通訊埠使用 SICK 的連接埠（COM3）
正面接線方式 (與 AOI 機台的連接方式)
