TR7500SeriesUserGuide–Software 593

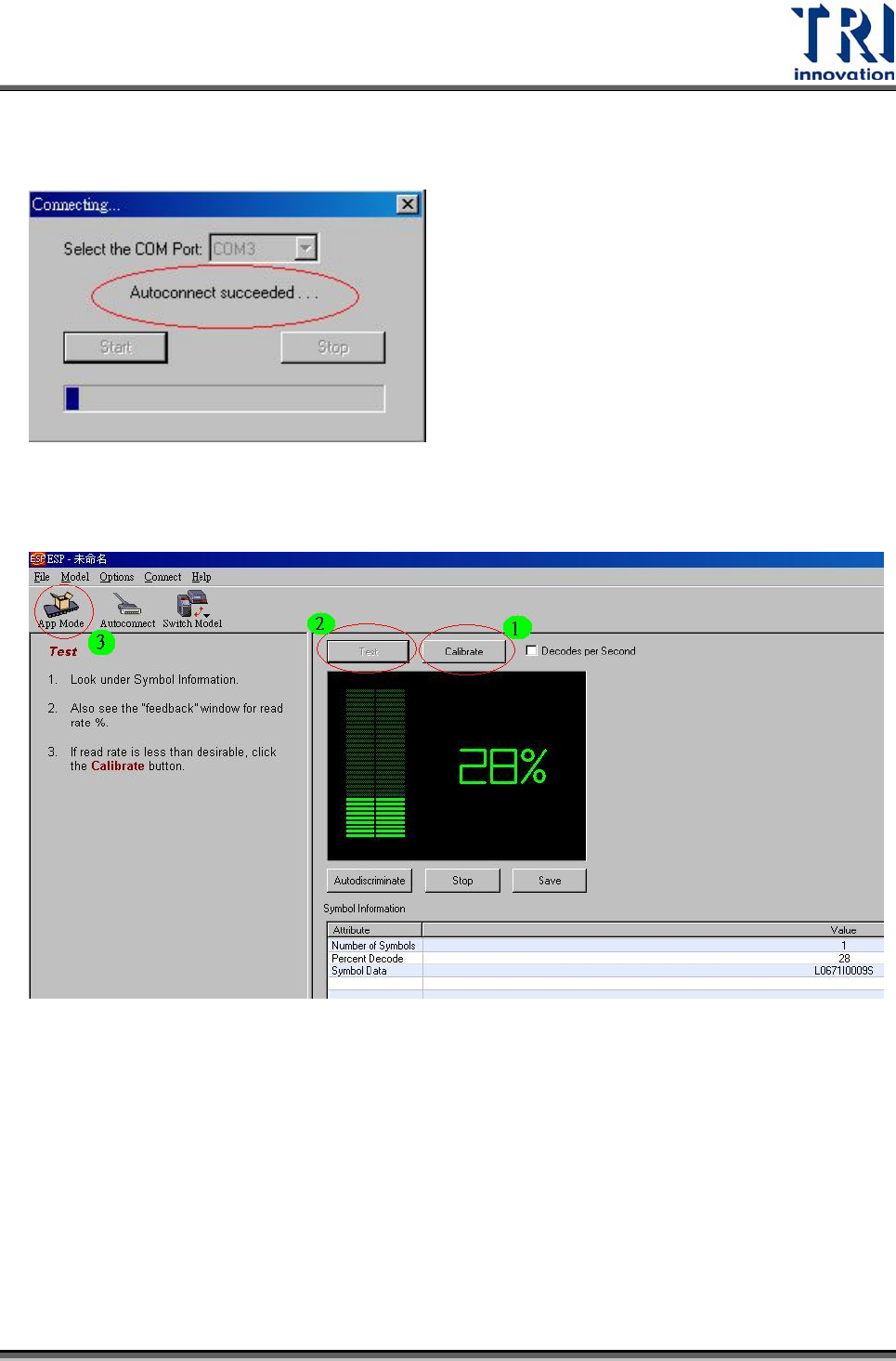

ESP 會詢問條碼器預先的設定埠(COM Port)，AOI 機台目前預設為 COM 3，如果連
線成功，ESP 軟體會顯示連線成功。
連線成功後，會進入 ESP的調整界面。
z 使用者可以利用[Calibrate]按鈕來進行讀取效果的調整
z 使用者可以利用[Test]按鈕來確認目前條碼的辨識率
z 接下來選擇[App Mode ]準備進入設定參數頁面
594 TR7500UserGuide–Software

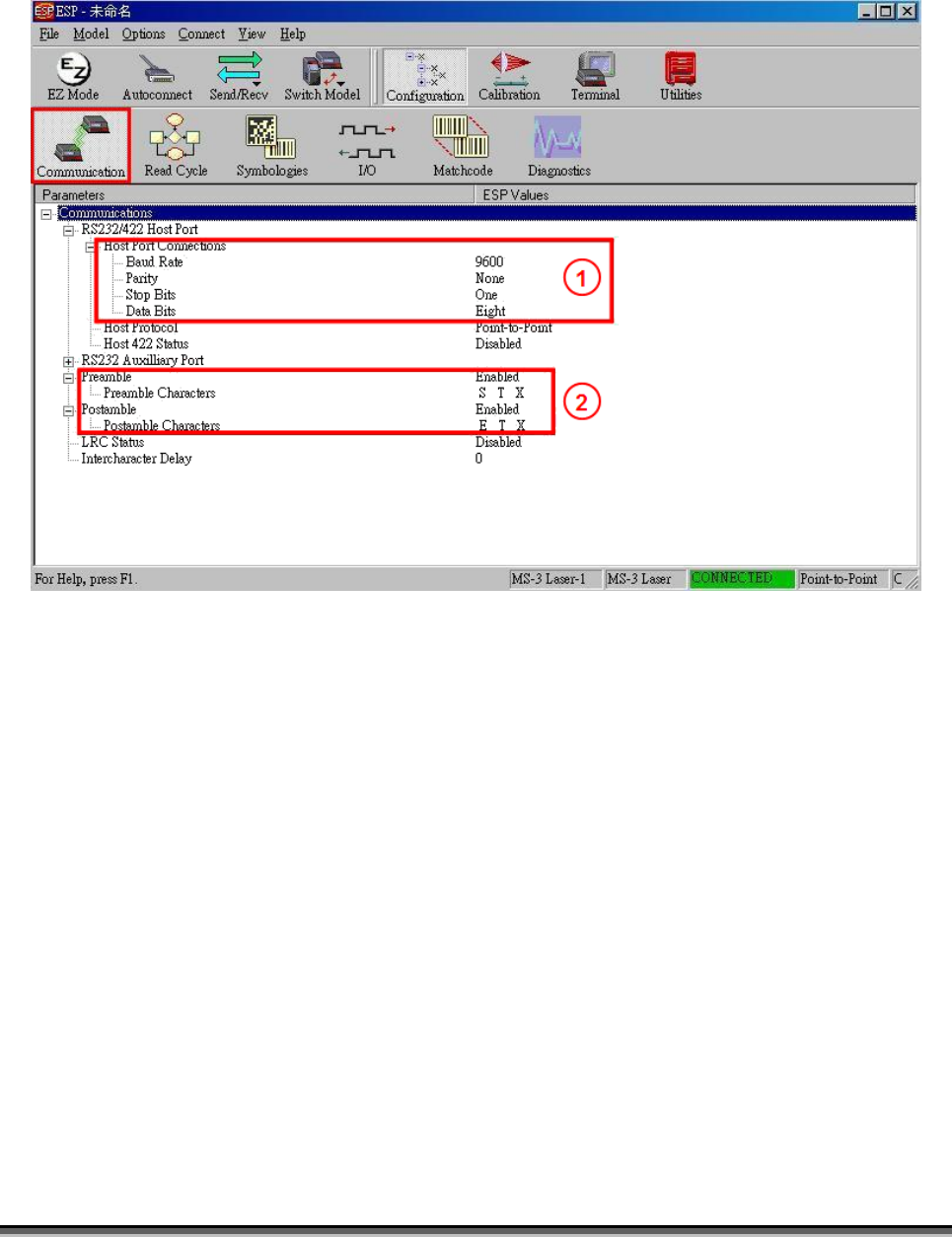

參數設定
A. 通訊頁面參數 (Communication)–確認(1)COM Port 通訊格式及 (2)條碼字串
接收格式。
Test Research Inc.
TR7500SeriesUserGuide–Software 595

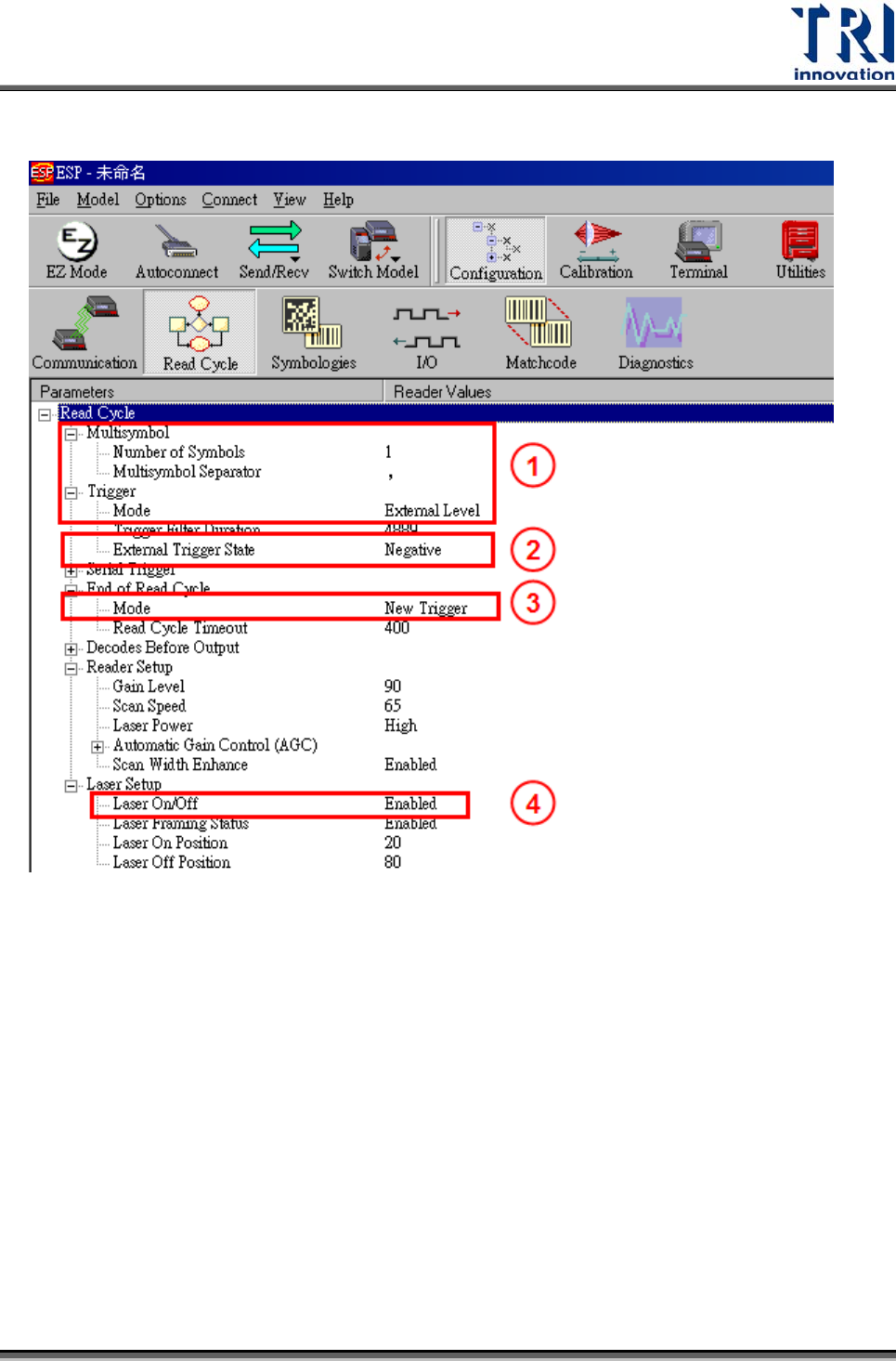

B. 設定讀取循環參數 (Read Cycle)
1. 如果是多連板的應用(需要讀取多個條碼)，則會需要改變條碼的數量
(Range: 1-6)。
2. 訊號觸發所使用的電壓為負電壓。
3. 結束讀取循環(Read Cycle)的條件設定為[訊號觸發]雙條件，只有收到
[Trigger Off]的訊號，才會停止讀取條碼，並將雷射光關閉。
4. 雷射光生命週期啟動設成[Enabled]，表示開始讀取循環時，雷射光才會
打出來，結束讀取後，就會關閉雷射光。
