Test Research Inc. TR7500SeriesUserGuide – Software 77
Test Research Inc.
76 TR7500SeriesUserGuide–Software
依據上表的結果，再從 ProjectB中刪除代料影像 1，會獲得詢問是否也要刪除 Library
之中相應的代料影像，若選則是，則得到下表的結果。
表格 4
Project A Project B Library
代料影像 1 代料影像 3 代料影像 2
代料影像 2 代料影像 4 代料影像 5
代料影像 3 代料影像 5
代料影像 5
關閉 ProjectB，再次打開 ProjectA，則 ProjectA 的代料影像會從 Library獲得更新如
下表的結果。
表格 5
Project A Project B Library
代料影像 2 代料影像 3 代料影像 2
代料影像 3 代料影像 4 代料影像 5
代料影像 5 代料影像 5
2) Passlevel 、RGB Weighting 、Search Range 、Test/Untest、Inverse Logic、
Size and Position (only for child box)、Fail String
開啟本功能後，當修改參數完成後，會被上傳到 Library，且任何專案被開啟時，參數
亦會自動由 Library下載到專案內的檢測框上。開啟本功能時，參數只能選擇依類型
(By Type)修改。若該類型元件 Library 不存在，則不進行修改。

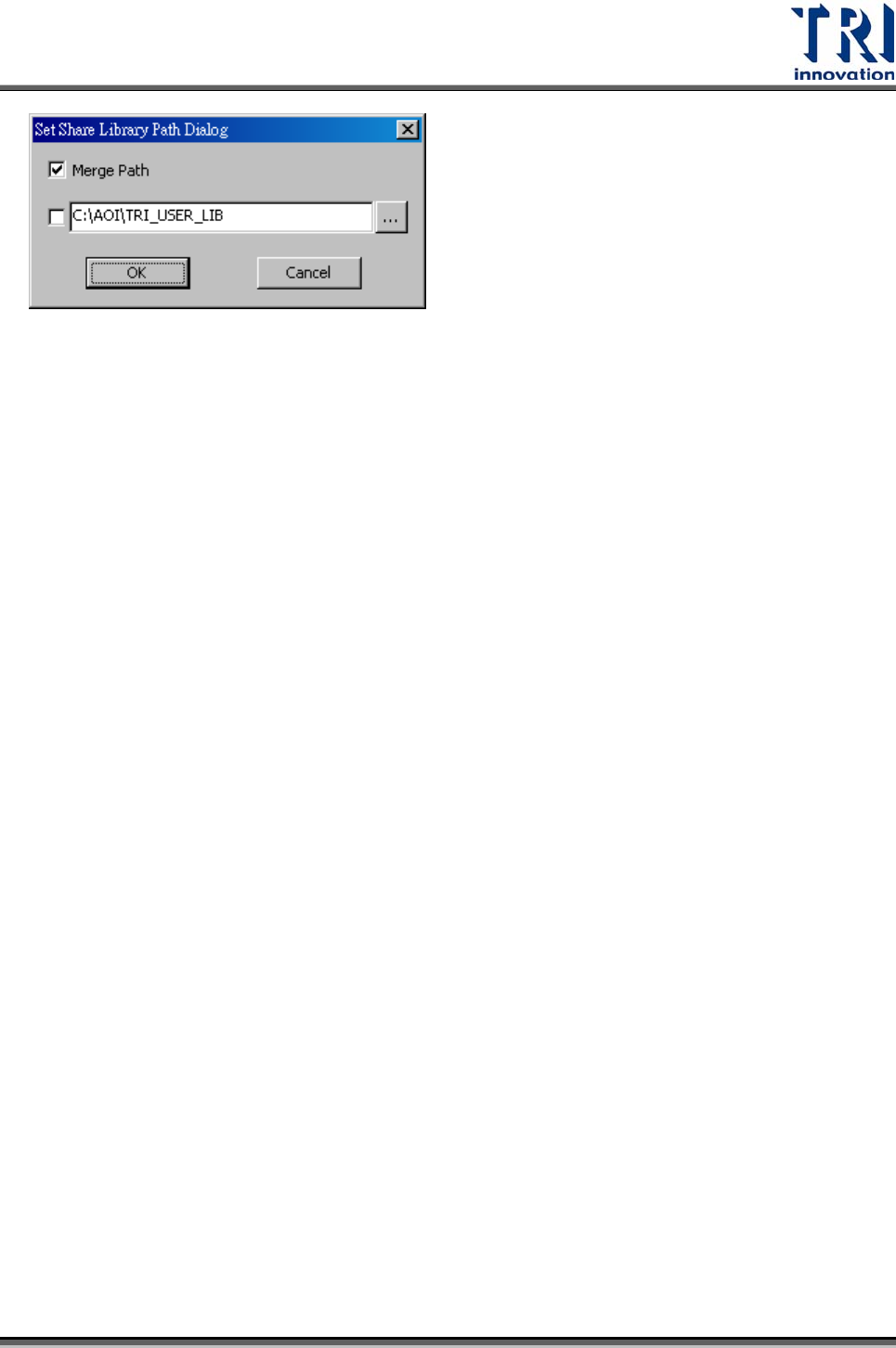

3.3.2.7 設定共享元件資料庫路徑(Set Share Library Path)
在此可設定共享元件資料庫功能開啟時，存取的資料庫路徑。可在以下兩個項目中擇
一使用。
Merge Path－使用程式製作時載入的 Library 所在路徑。
指定路徑－以瀏覽的方式指定共享元件資料庫的路徑。可以是網路路徑或本機電腦
路徑。
Test Research Inc.
TR7500SeriesUserGuide–Software 77
Test Research Inc.
78 TR7500SeriesUserGuide–Software
3.3.3 電路板(PANEL)
3.3.3.1 條碼(Bar Code)
1) 本頁面功能
設定(Setting) – 按下本按鈕可進入條碼機設定畫面。
電路板上條碼數(Barcode count in one panel) – 輸入本片電路板上需讀取的條碼總
數
Panel Input Direction – 設定進板方向為從左進或從右邊進板。
Train Prefix & Suffix–客戶端的手持式硬體條碼器，有時前後置碼無法順利地設定為
<STX>與<ETX>。此功能讓使用者可以在刷入條碼後，判斷出新的前後置碼，讓使
用者可以設定前後置碼，不再強制一定要用<STX>與<ETX>。
z 版本： TRAOI 3.8 以後的版本。
z 每次的前後置碼教導在關閉 AOI 主程式後會失效，每次重開 AOI 主程式需要再
重做一次前後置碼教導。
z 使用方法
