Test Research Inc.

78 TR7500SeriesUserGuide–Software

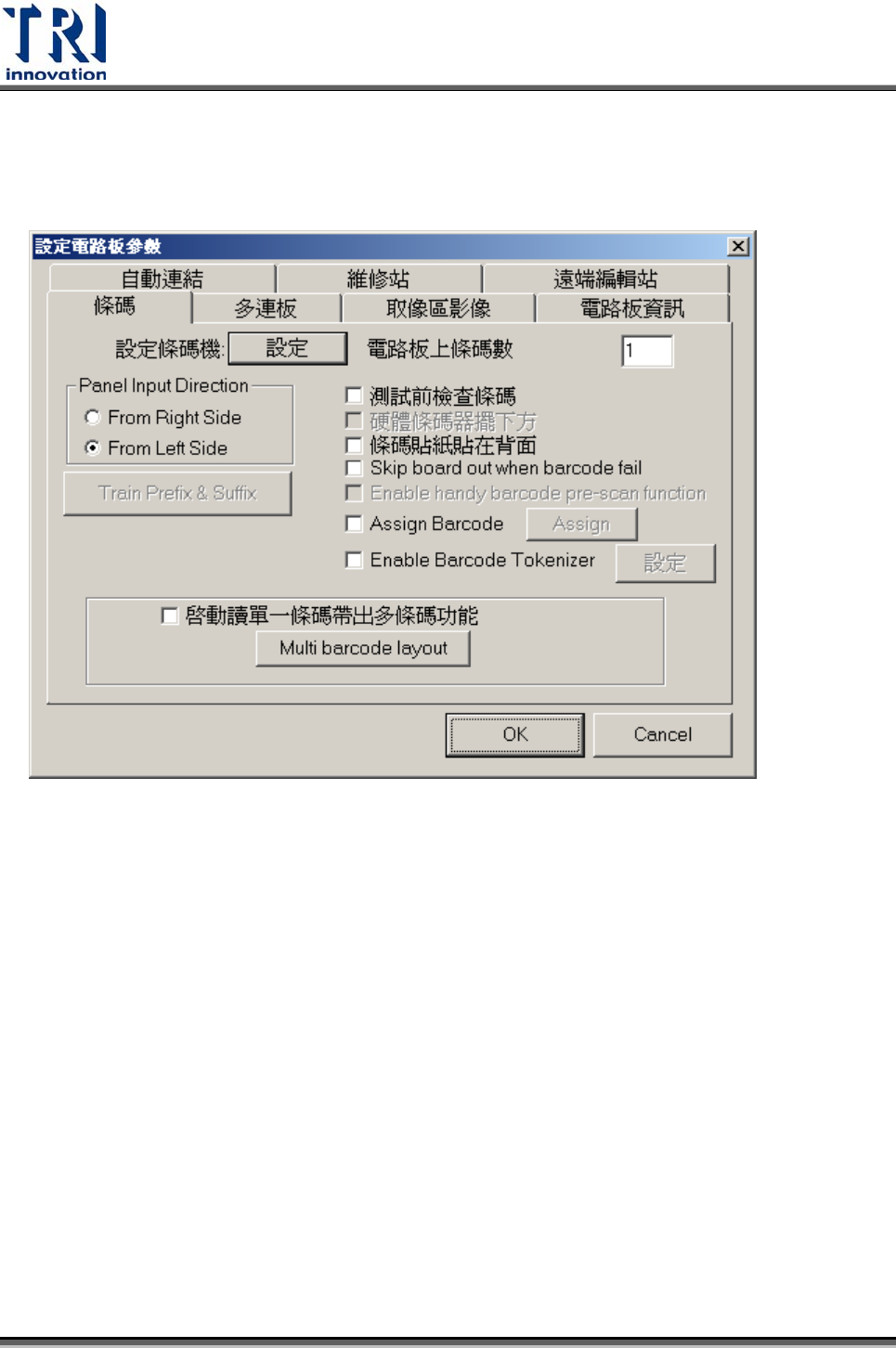

3.3.3 電路板(PANEL)

3.3.3.1 條碼(Bar Code)

1) 本頁面功能

 設定(Setting) – 按下本按鈕可進入條碼機設定畫面。

 電路板上條碼數(Barcode count in one panel) – 輸入本片電路板上需讀取的條碼總

數

 Panel Input Direction – 設定進板方向為從左進或從右邊進板。

 Train Prefix & Suffix–客戶端的手持式硬體條碼器，有時前後置碼無法順利地設定為

<STX>與<ETX>。此功能讓使用者可以在刷入條碼後，判斷出新的前後置碼，讓使

用者可以設定前後置碼，不再強制一定要用<STX>與<ETX>。

z 版本： TRAOI 3.8 以後的版本。

z 每次的前後置碼教導在關閉 AOI 主程式後會失效，每次重開 AOI 主程式需要再

重做一次前後置碼教導。

z 使用方法

Test Research Inc.

 TR7500SeriesUserGuide–Software 79

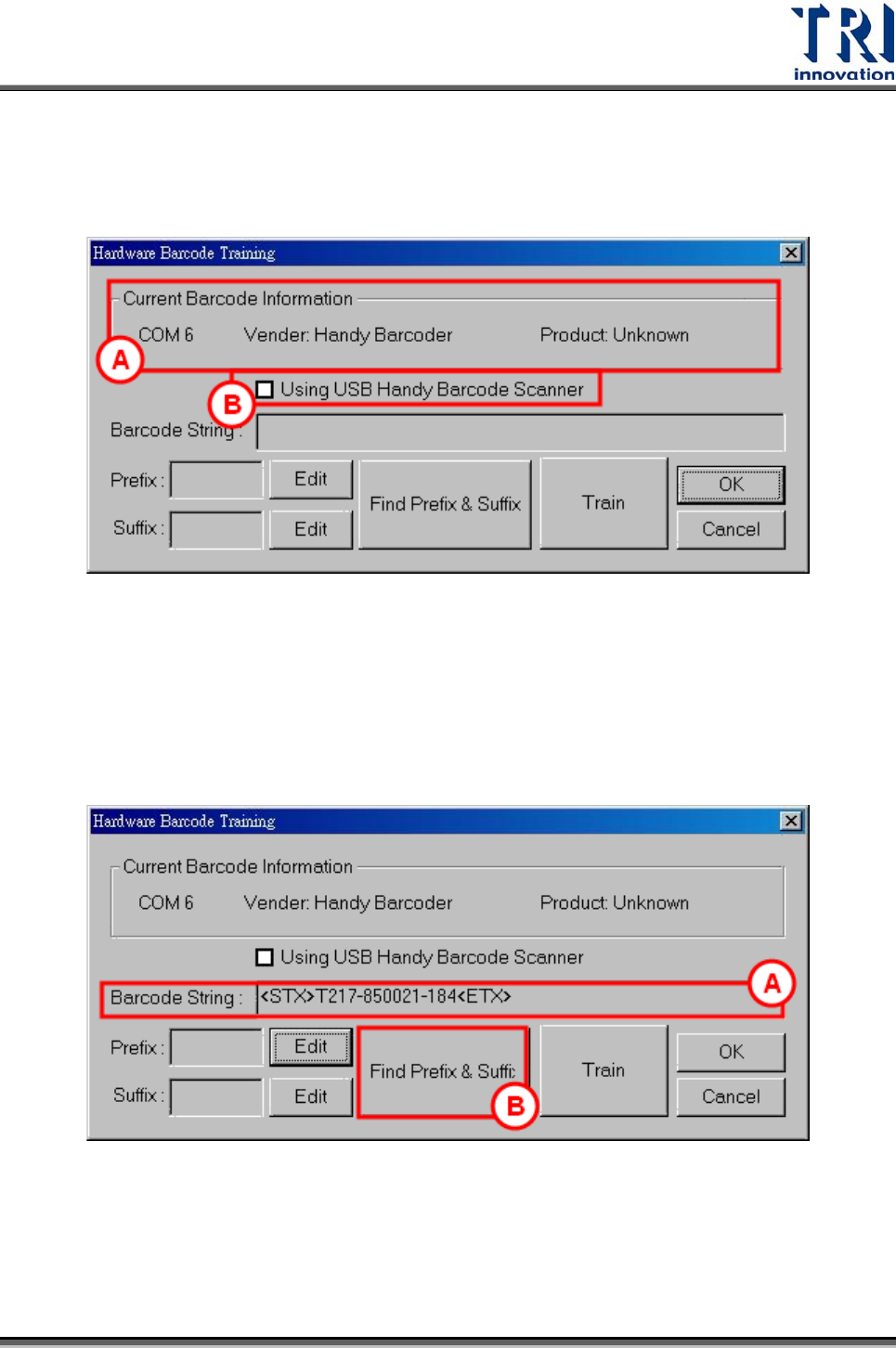

Stpe1. 選擇[Parameter/ Panel/ Train Prefix & Suffix]。

Stpe2. 對話框出現後，會觸發手持式硬體條碼器開始運作。此時系統正在等待

使用者讀取條碼，以便進行判斷。

A. 顯示手持式硬體條碼機的資訊。

B. 顯示機台正在使用 USB 手持式條碼機。

Stpe3. 刷取欲讀取的條碼後，條碼會顯示在[Barcode String]欄位。使用者可按

下[Find Prefix & Suffix]按鈕進行前後置碼的自動判斷。

A. 顯示目前所刷取的條碼，若有特殊字元亦會顯示出來。(特殊字元為 ASCII

Code 0-31)。

B. [Find Prefix & Suffix] 按鈕。

Test Research Inc.

80 TR7500SeriesUserGuide–Software

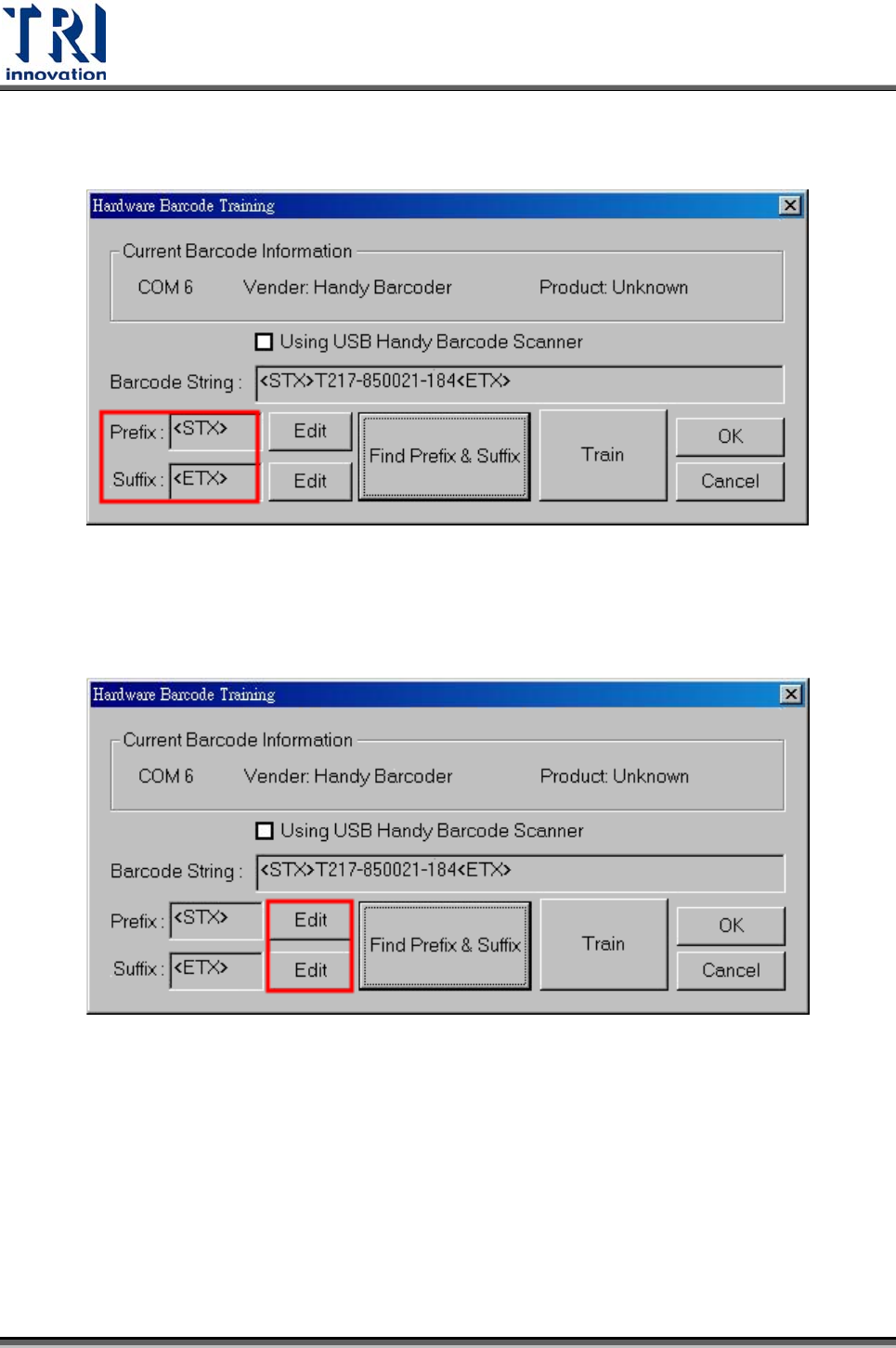

Stpe4. 系統會自動顯示推測的前後置碼。在本例中，前置碼為[STX]，後置碼

為[ETX]。

Stpe5. 如果推測錯誤，或使用者想要自行指定，可以按下[Edit]鈕，進行手動

鍵入前後置碼。

Stpe6. 系統出現[特殊字元]對話框，顯示如下。
