Test Research Inc. 82 TR7500SeriesUserGuide – Software 測試前檢查條碼 (Check Barcode) – 勾選表示將讀取條碼功能開啟，每片電路板測 試前須先讀取條碼。 硬體條碼器擺下方 – 特殊需求下使用，請見下一章節之 多條碼編輯相關應用 。 條碼貼紙貼在背面 – 特殊需求下使用，請見下一章節之 多條碼 編輯相關應用 。 Skip board out w…
Test Research Inc.
TR7500SeriesUserGuide–Software 81

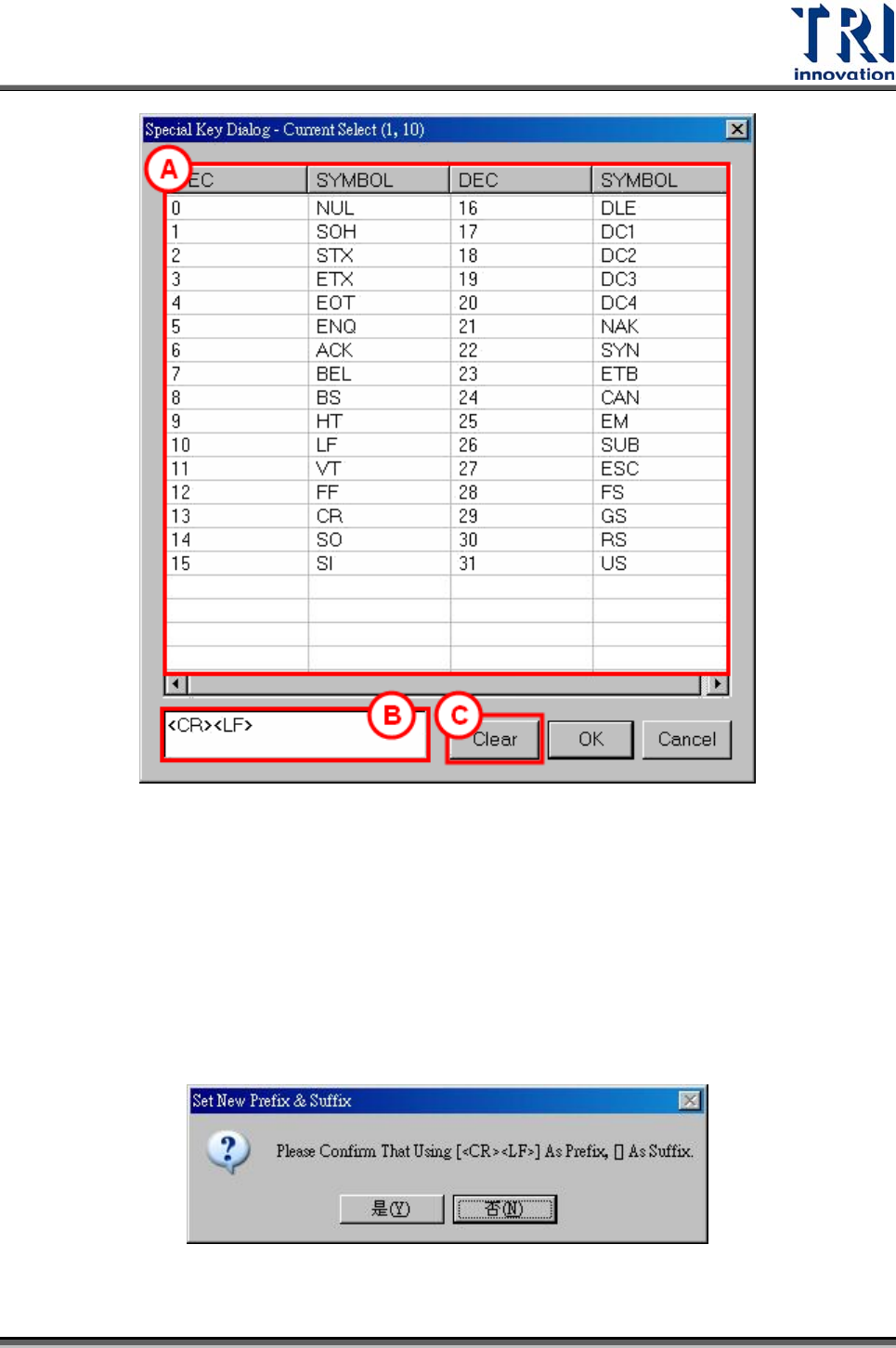

A. 特殊字元顯示清單(ASCII Code 0-31)。使用者使用滑鼠點擊清單，該特殊字
元就會自動排入下方的編輯欄。
B. 顯示目前所選擇的特殊字元。
C. 清除編輯欄。
Stpe7. 在設定完成後，按下[Train]讓系統自動學習。在按下[Train]後，使用者
需確認是否要使用此前後置碼設定。
Test Research Inc.
82 TR7500SeriesUserGuide–Software
測試前檢查條碼(Check Barcode) – 勾選表示將讀取條碼功能開啟，每片電路板測
試前須先讀取條碼。
硬體條碼器擺下方 – 特殊需求下使用，請見下一章節之 多條碼編輯相關應用。
條碼貼紙貼在背面– 特殊需求下使用，請見下一章節之 多條碼編輯相關應用。
Skip board out when barcode fail– 勾選表示當條碼讀取失敗時，待測板會立即出
板，不進行檢測。
Enable handy barcode prescan function– 本功能只有設定在使用手持式條碼機時
才有作用。勾選表示使用者可在讀取條碼對話框未出現之前，預先掃描一筆條碼資
料，在下一片檢測時直接帶出作為下一筆檢測的條碼。
Assign Barcode–AOI 使用者手動指定條碼順序
讓使用者可以用手動輸入的方式指定每個板子所對應的 Barcode。舉例來說，條碼機
讀進來的條碼為 004, 003, 002, 001，如果不使用此功能，Board 1 到 Board 4 的條碼
依序為 004, 003, 002, 001。如果使用此功能，Board 1 到 Board 4 的條碼可以指定為
001, 002, 003, 004。使用方式如下
Step1. 啟動此功能
Step2. 打勾後，會自動跳出指定條碼順序的視窗
Test Research Inc.
TR7500SeriesUserGuide–Software 83
Step3. 在希望改變順序的 Board 方塊按下右鍵，就會跳出對話框，讓使用者手動填
入。手動 Key In 的條碼順序值 是不可以超過 預計輸入的條碼數量，例如使
用者設定欲讀的條碼數為 4，但是手動輸入為 5，就會跳出警示視窗
