JaNets 使用说明书 5 车间作业设置
5-4
5-2-2 变更车间名
在车间构成树形里选择车间阶层的状态下，进行下面①、②任何一种操作。
① 选择「文件」‐「改名」。
② 点击鼠标右键，在显示的弹出菜单里选择「改名」。
※ 通过①、②任何一种操作，选择的车间阶层会变为输入状态，可进行改名。
图 5-2-3 变更「车间名」（②的操作）
5-2-3 删除车间
在车间构成树形选择了车间阶层的状态下，执行以下①、②中任意一个操作。
① 择「文件」‐「删除」。
② 点击鼠标右键，选择显示的弹出菜单的「删除」。
※ 不能删除未配置的阶层。
图 5-2-4 删除「车间」（②的操作）
JaNets 使用说明书 5 车间作业设置
5-5
5-2-4 车间图（显示车间信息）
图 5-2-5 车间信息显示画面
车间图： 按工厂内（作业车间）的实际配置，通过设置生产线位置，以图形显示机器的配置
状态。
可在这里对生产线进行移动，设置生产线的形态。
可根据车间图上表示机器的图标，直观地判断机型、传送方向、基准面。
车间详细：显示车间上的生产线的一览表。
在这里可对生产线的颜色进行设置。
车间图
车间详细
车间构成树形
JaNets 使用说明书 5 车间作业设置
5-6
5-2-4-1 进行车间配置
将车间构成树形内的［未配置］或［车间］里的［生产线］拖放到车间图，即可进行车间配置。
在车间里配置生产线时，车间构成树形的[生产线]会移动到配置位置的[车间]里。

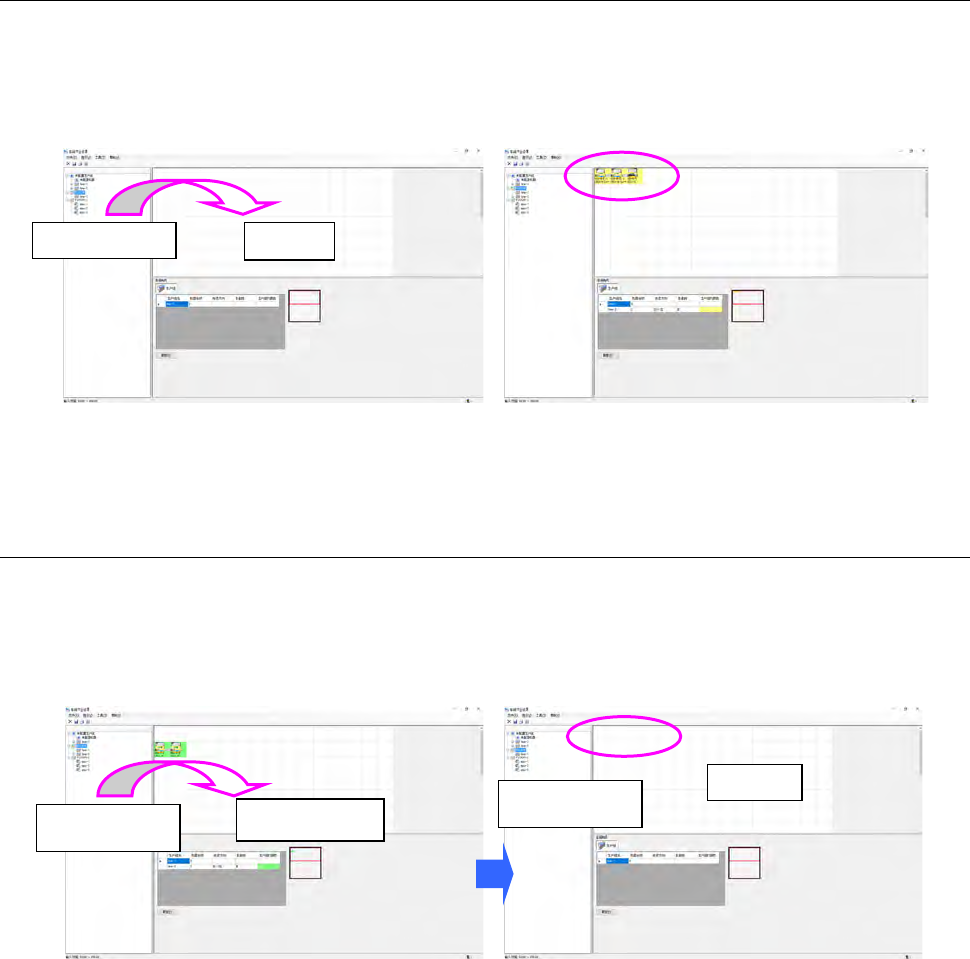

图 5-2-6 车间配置前 图 5-2-7 车间配置后
5-2-4-2 取消车间配置
在车间构成树形里选择「未配置生产线」拖动到车间图里。
释放后会移动到车间构成树形的[未配置]的下面。
取消配置后，车间图中的机器图标即被删除。
图 5-2-8 已配置的生产线－取消车间配置 图 5-2-9 已配置的生产线－取消车间配置后
车间构成树形
车间图
未配置车间图
车间构成树形
车间图
车间构成树形
