JaNets 使用说明书 5 车间作业设置
5-13
5-3-4 生产线图（显示生产线信息）
在生产线图上，设置生产线配置的机器的排列。

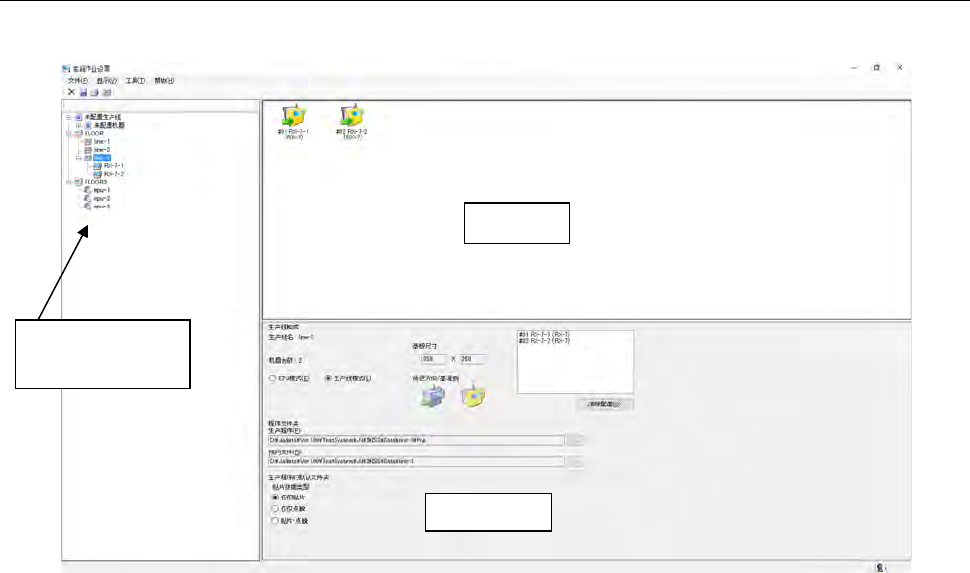

图 5-3-6 生产线选择画面示例
生产线图： 可确认生产线内的机器配置。
变更机器的排列顺序。
生产线详细： 显示生产线里的机器一览、生产线里的基板外形尺寸最大值、传送方向、基准侧。
设置生产线模式、EPU 模式。仅追加 Line Manager 选购项时可以选择生产线模
式。
可设置生产程序输出位置的初始文件夹。
设置贴片数据类型。在生产线模式时可以设置。
生产线图
生产线详细
在车间构成树形里
选择生产线
JaNets 使用说明书 5 车间作业设置
5-14
5-3-4-1 进行生产线配置
进行以下①、②任意一种操作。
① 将车间构成树形的［未配置机器］里的［机器］，拖动到生产线图里。
② 将车间构成树形的［生产线］（或「EPU」） 里的［机器］，拖动到生产线图里。
图 5-3-7 生产线配置前
图 5-3-8 生产线配置后（传送方向：左→右、基准面：前面）
※ 机器编号，从#1 开始自动按顺序附加，最后为#10。
※ 1 个生产线里最多可分配的机器台数为 10 台。
※ EPU 模式时，1 条生产线可分配的机器台数为 1 台。
※ 对于涂抹机，只能在生产线的开头进行综合配置。
※ 不能将插入机和涂抹机、贴片机配置在同一条生产线。
※ 要配置打印机、检查机，需要有 Equipment Manager 许可。
生产线详细画面转换如下。
图 5-3-9 生产线详细－机器配置前 图 5-3-10 生产线详细－机器配置后
生产线图
显示传送方向与基准面的机器、
配置编号、机器名、机型
将[机器]移动至配置对象的
[生产线阶层]。
JaNets 使用说明书 5 车间作业设置
5-15
5-3-4-2 变更已配置生产线的构成
图 5-3-11 生产线图内的机器－拖动时 图 5-3-12 释放到移动目标机器的位置后
5-3-4-3 取消已配置的机器-生产线配置
图 5-3-13 取消生产线配置前 图 5-3-14 取消生产线配置后
5-3-4-4 统一清除生产线配置
点击生产线详细的「清除配置」按钮时，会显示清除配置提示信息，点击「是」按钮，则会清除
所配置的机器。
被清除的机器会移动到车间构成树形的［未配置机器］里。
拖放到移动目标的机器上。
[
机器
]
会移动到车间构成树
形的[未配置机器]里。
删除机器图标
互换配置。
