JaNets 使用说明书 5 车间作业设置
5-49
5-8 车间作业设置‐吸嘴分布
什么是吸嘴分布?
可变更 ATC 里设置的吸嘴配置/数量，可图形化直观地确认吸嘴配置。
5-8-1 吸嘴分布的启动与退出
启动：从「车间作业设置」的菜单栏「工具」‐「固定设置」选择「吸嘴分布」。
图 5-8-1 启动吸嘴分布
退出：在 5-8-2-1 画面上点击右上角的「 」。
5-8-2 固定吸嘴设置画面
在车间作业设置里设置机器时，设置固定（常设）的 ATC 吸嘴。
5-8-2-1 吸嘴设置画面构成

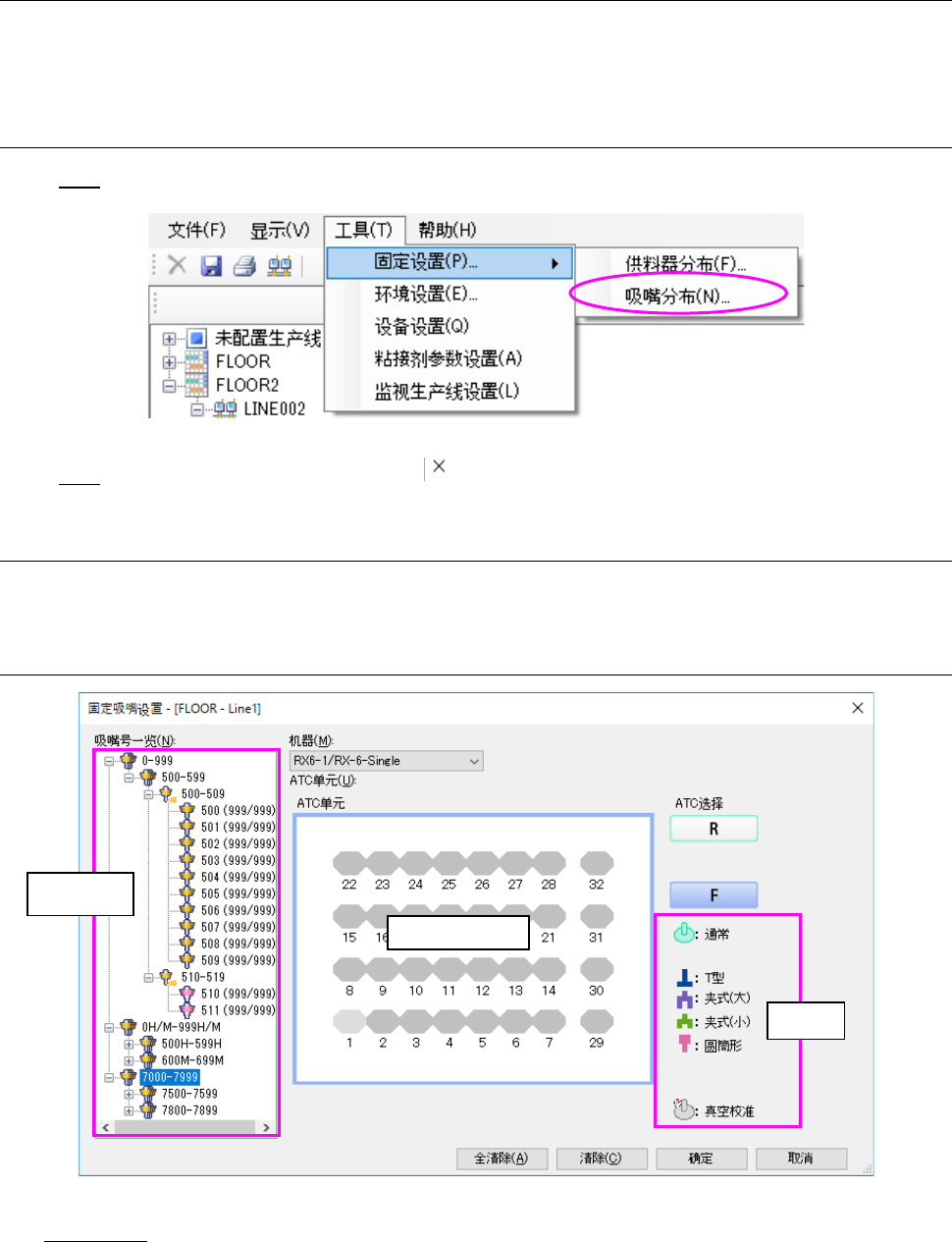

图 5-8-2 固定吸嘴设置画面（RX-6 示例）
吸嘴号一览：以树形显示资源的设置吸嘴号。
设备设置(吸嘴)中的标准吸嘴的吸嘴号，为标准显示。
对于标准吸嘴以外的吸嘴显示，当车间设置的设备设置(吸嘴) 中有追加的吸嘴号
时才予以显示。
※ 没有车间作业设置的保存权限时，「确定」按钮会显示灰色，不能选择。
图例
ATC 分布画面
树形画面
JaNets 使用说明书 5 车间作业设置
5-50
5-8-2-2 吸嘴号一览（树形画面）
以树形的形式显示吸嘴号。
显示吸嘴使用数量
显示作为固定吸嘴设置的吸嘴信息。

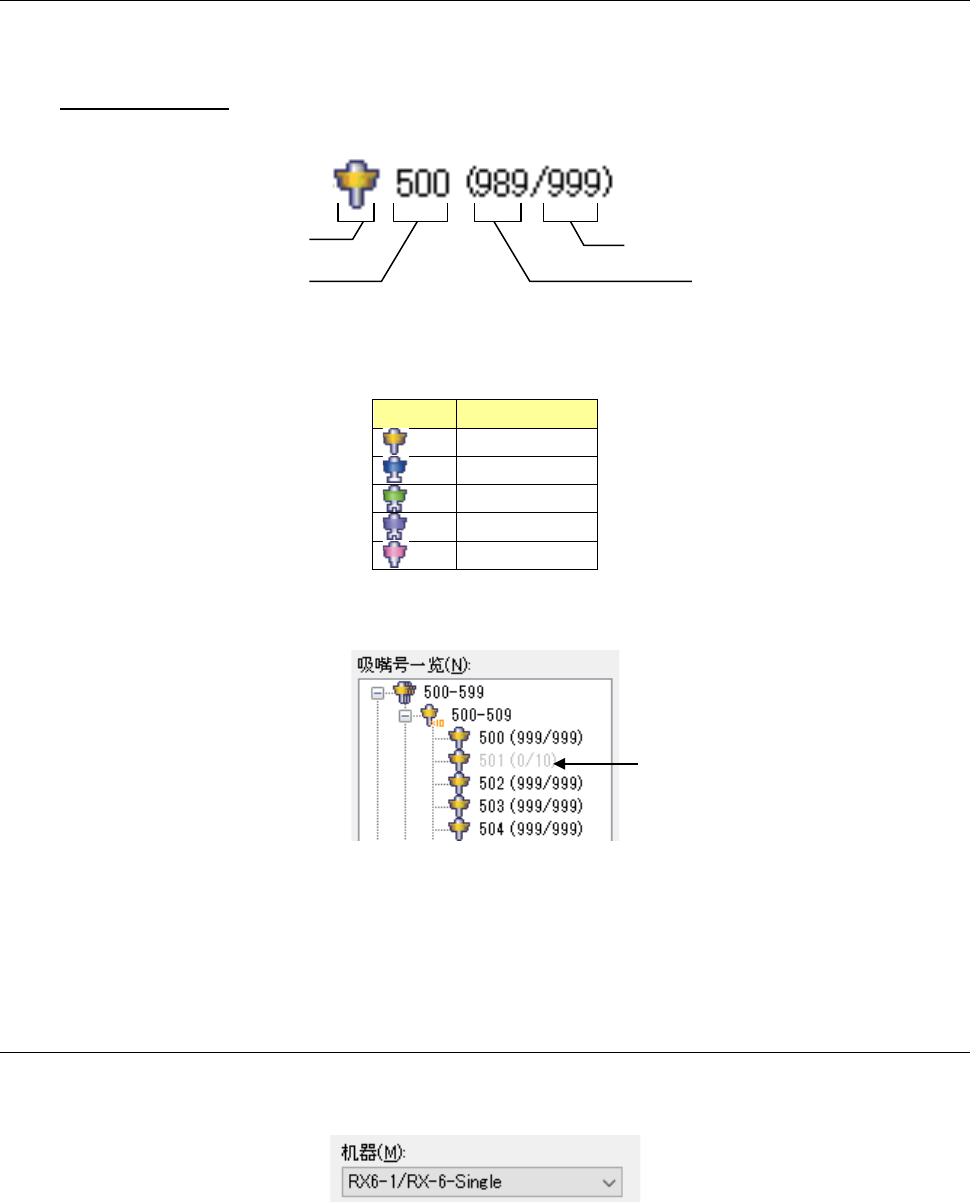

图 5-8-3 吸嘴的显示
表 5-8-1 吸嘴种类图标的说明（树形画面）
图标
吸嘴种类
通常
T
型
夹式（小）
夹式（大）
圆筒形
可设置数量为 0 个的吸嘴会显示灰色。
图 5-8-4 吸嘴的显示（501 吸嘴不能设置）
※显示灰色的吸嘴，不能再作为固定吸嘴设置。
※作为固定吸嘴设置的吸嘴删除后，若剩余的可设置数量有 1 个以上，则变为可设置状态。
5-8-3 切换机器
从固定吸嘴设置画面，选择需要设置编排的机器。
请从以下画面里选择要编辑吸嘴编排的机器。
图 5-8-5 选择显示机器画面
※机器选择画面里仅显示可进行吸嘴设置的机型。
吸嘴的图标
吸嘴号
吸嘴的资源数
剩余的可设置数量
显示灰色：不能设置
JaNets 使用说明书 5 车间作业设置
5-51
5-8-4 ATC 单元（分布画面）
要在机器上设置吸嘴的画面示例如下（下图为 RX-6 用的分布）。

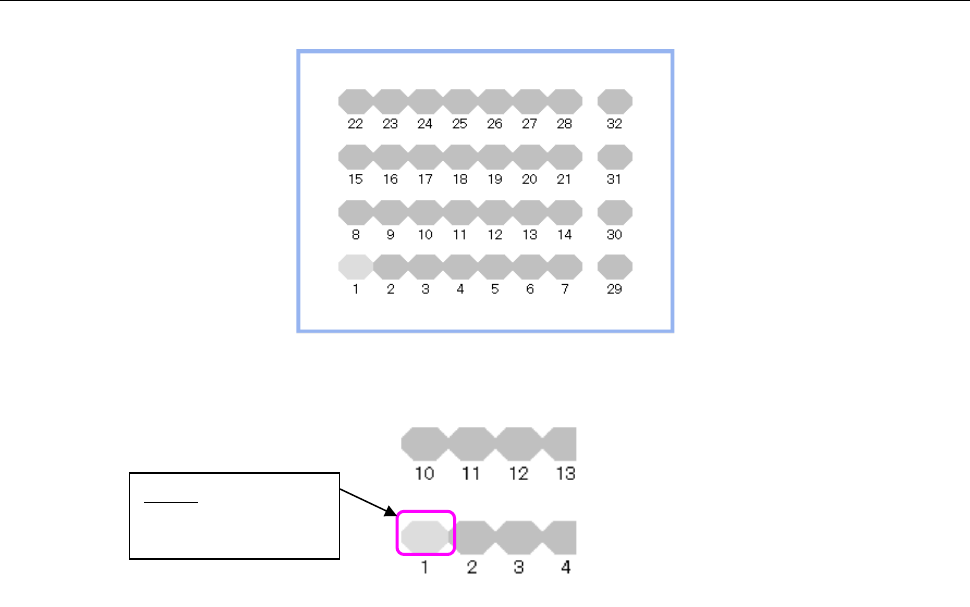

图 5-8-6 ATC 单元
图 5-8-7 焦点位于 1 号 ATC 上的状态（未配置吸嘴时）
用鼠标直接选择 ATC，焦点会移动到选择的 ATC 上。
在焦点位于 ATC 号码上的状态下，按键盘的下/右箭头键，焦点会按 ATC 号升序移动，按上/左箭
头键焦点会按 ATC 号降序移动。
亮灰色：
焦点在未配置吸嘴的
ATC
上的状态。
